丹尼逊柱塞泵,马达样本VIP免费

丹尼逊柱塞泵,马达样本_第1页
1/34
丹尼逊柱塞泵,马达样本_第2页
2/34
丹尼逊柱塞泵,马达样本_第3页
3/34

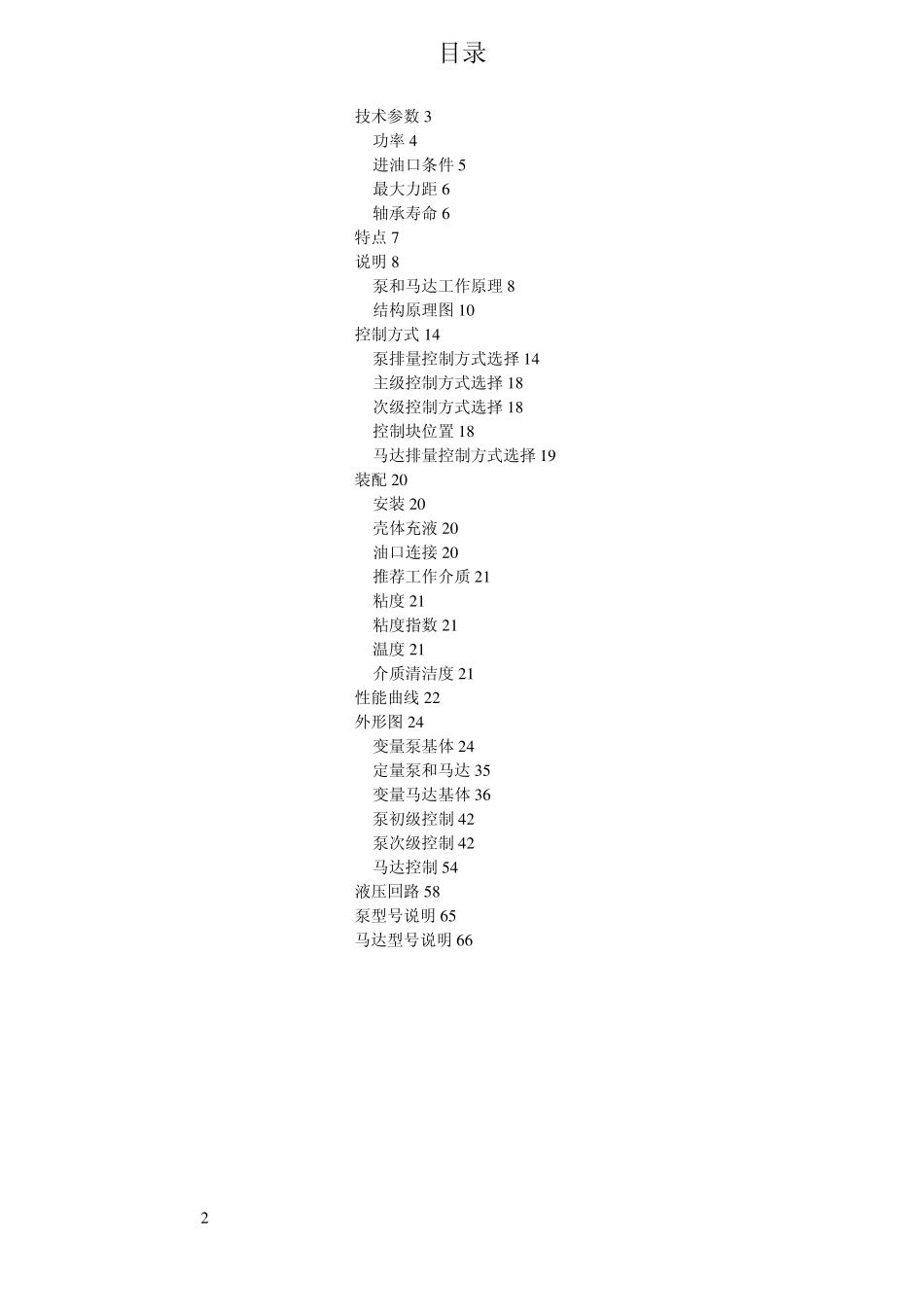

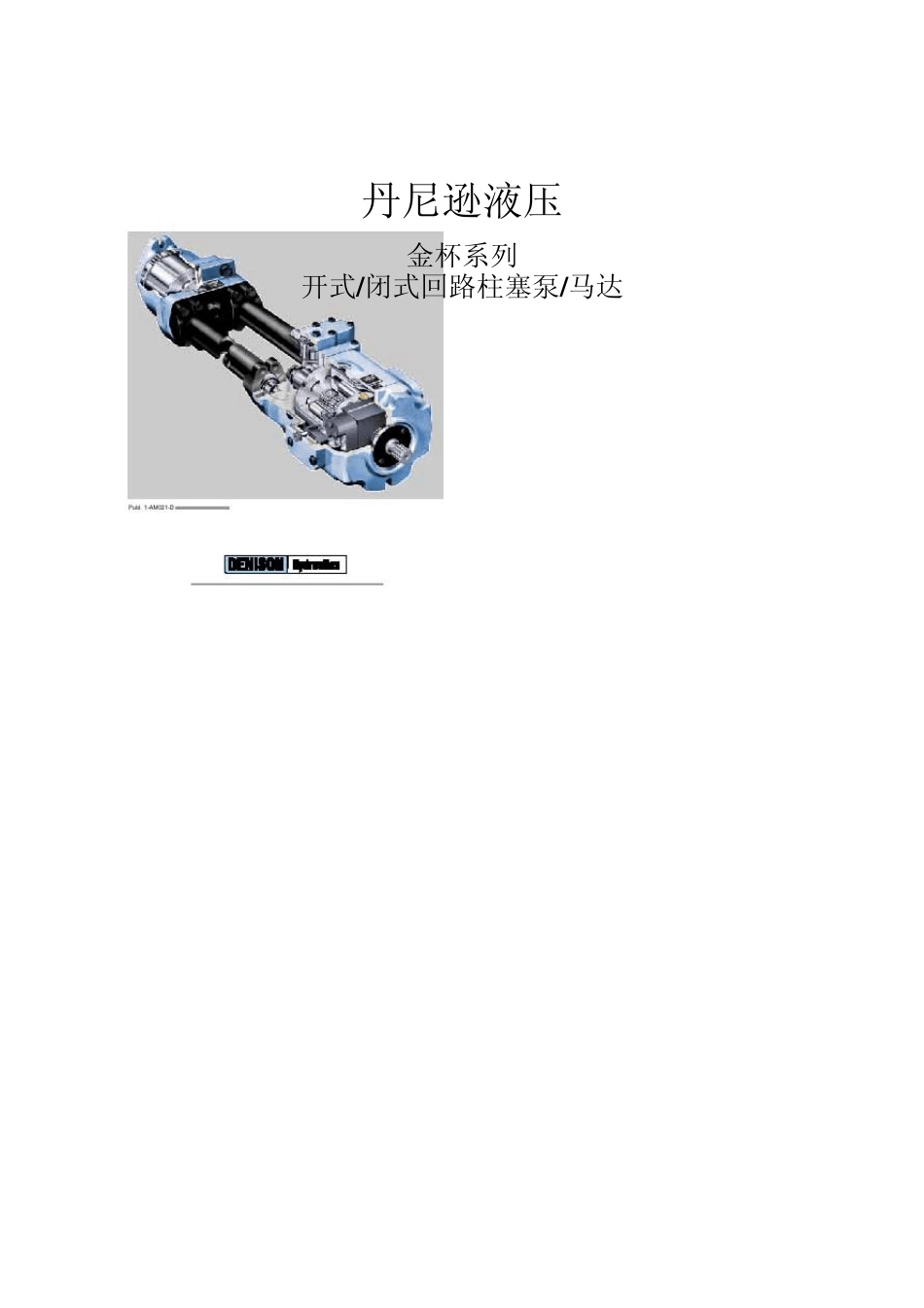

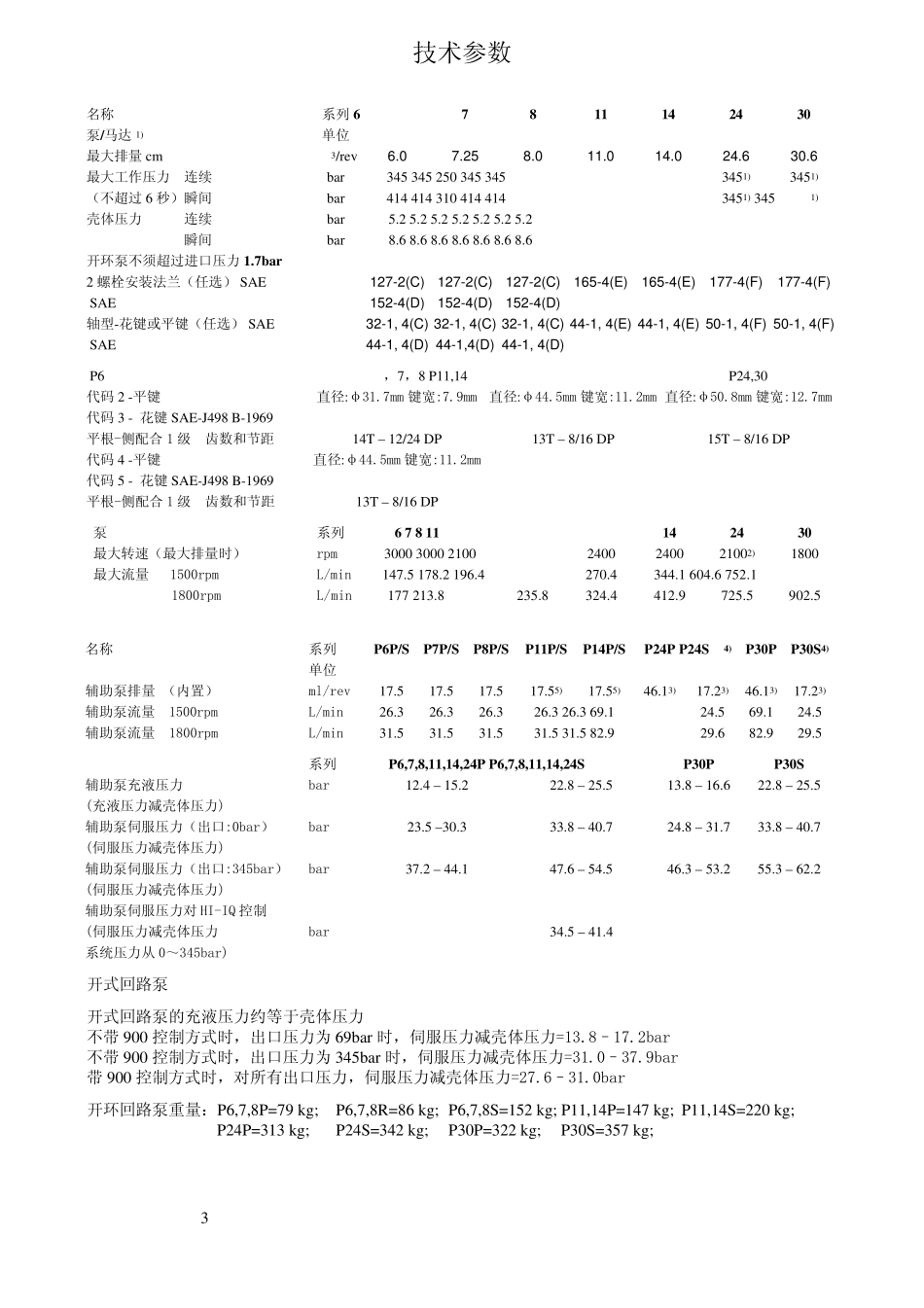

丹尼逊液压金杯系列 开式/闭式回路柱塞泵/马达 技术参数 3 功率 4 进油口条件 5 最大力距 6 轴承寿命 6 特点 7 说明 8 泵和马达工作原理 8 结构原理图 1 0 控制方式 1 4 泵排量控制方式选择 1 4 主级控制方式选择 1 8 次级控制方式选择 1 8 控制块位置 1 8 马达排量控制方式选择 1 9 装配 2 0 安装 2 0 壳体充液 2 0 油口连接 2 0 推荐工作介质 2 1 粘度 2 1 粘度指数 2 1 温度 2 1 介质清洁度 2 1 性能曲线 2 2 外形图 2 4 变量泵基体 2 4 定量泵和马达 3 5 变量马达基体 3 6 泵初级控制 4 2 泵次级控制 4 2 马达控制 5 4 液压回路 5 8 泵型号说明 6 5 马达型号说明 6 6 目录 2 技术参数 名称 系列 6 7 8 11 14 24 30 泵/马达1) 单位 最大排量 cm3/rev 6.0 7.25 8.0 11.0 14.0 24.6 30.6 最大工作压力 连续 bar 345 345 250 345 345 3451) 3451) (不超过6 秒)瞬间 bar 414 414 310 414 414 3451) 3451) 壳体压力 连续 bar 5.2 5.2 5.2 5.2 5.2 5.2 5.2 瞬间 bar 8.6 8.6 8.6 8.6 8.6 8.6 8.6 开环泵不须超过进口压力1.7bar 2 螺栓安装法兰(任选) SAE 127-2(C)127-2(C)127-2(C)165-4(E)165-4(E) 177-4(F) 177-4(F) SAE 152-4(D)152-4(D)152-4(D) 轴型-花键或平键(任选) SAE 32-1, 4(C) 32-1, 4(C) 32-1, 4(C) 44-1, 4(E) 44-1, 4(E) 50-1, 4(F) 50-1, 4(F) SAE 44-1, 4(D) 44-1,4(D) 44-1, 4(D) P6,7,8 P11,14 P24,30 代码2 -平键 直径:φ31.7mm 键宽:7.9mm直径:φ44.5mm 键宽:11.2mm 直径:φ50.8mm 键宽:12.7mm代码3 - 花键SAE-J498 B-1969 平根-侧配合 1 级 齿数和节距 14T – 12/24 DP 13T – 8/16 DP 15T – 8/16 DP 代码4 -平键 直径:φ44.5mm 键宽:11.2mm 代码5 - 花键SAE-J498 B-1969 平根-侧配合 1 级 齿数和节距 13T – 8/16 DP 泵 系列 6 7 8 11 14 24 30 最大转速(最大排量时) rpm 3000 3000 2100 2400 2400 21002) 1800 最大流量 1500rpm L/min 147.5 178.2 196.4 270.4 344.1 604.6 752.1 1800rpm L/min 177 213.8 235.8 324.4 412.9 725.5 902.5 名称 系列 P6P/SP7P/SP8P/SP11P/SP14P/SP24P P24S4) P30PP30S4) 单位 辅助...
