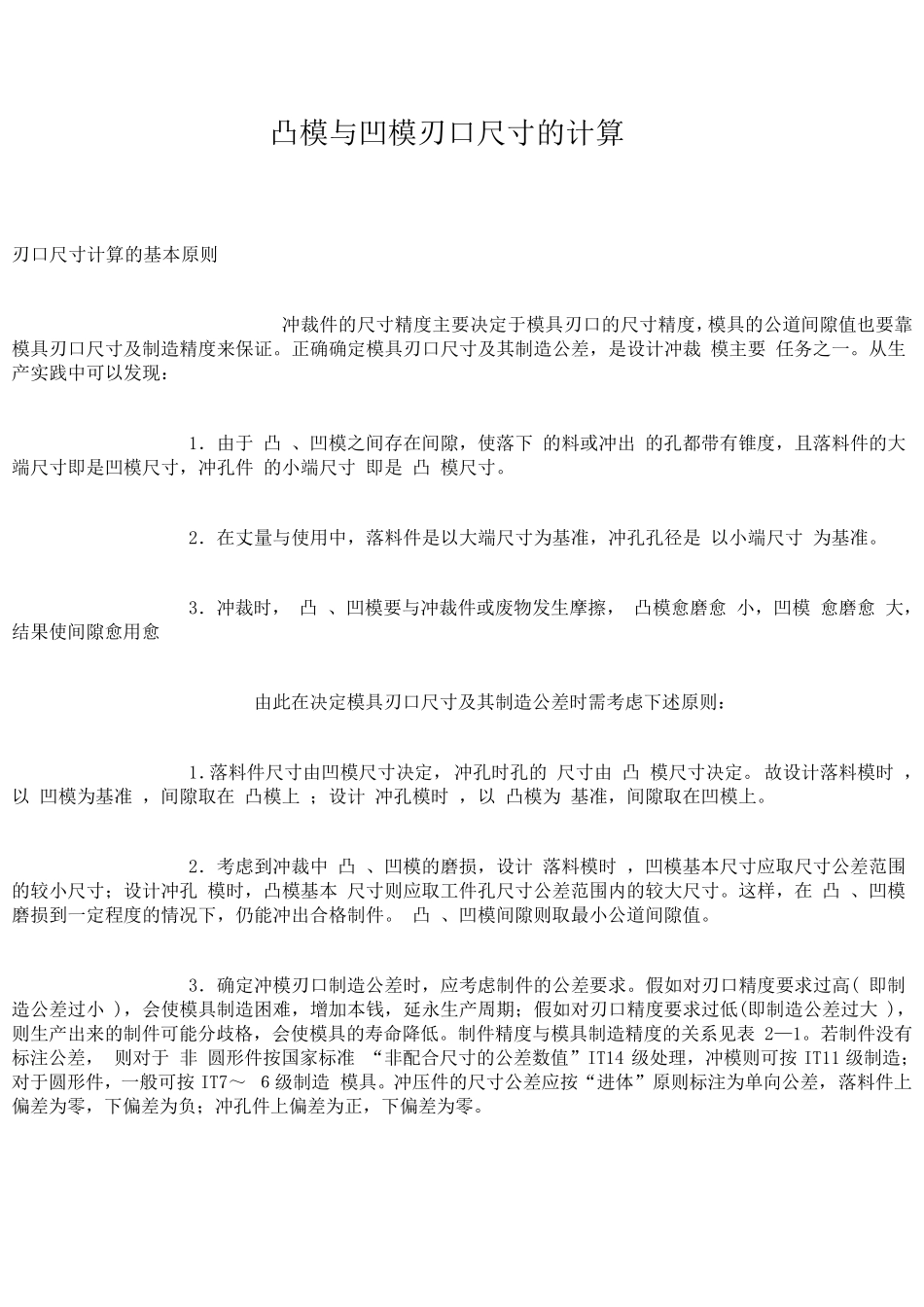

凸 模 与 凹 模 刃 口 尺 寸 的 计 算 刃 口 尺 寸 计 算 的 基 本 原 则 冲 裁 件 的 尺 寸 精 度 主 要 决 定 于 模 具 刃 口 的 尺 寸 精 度 ， 模 具 的 公 道 间 隙 值 也 要 靠模 具 刃 口 尺 寸 及 制 造 精 度 来 保 证 。 正 确 确 定 模 具 刃 口 尺 寸 及 其 制 造 公 差 ， 是 设 计 冲 裁 模 主 要 任 务 之 一 。 从 生产 实 践 中 可 以 发 现 ： 1． 由 于 凸 、 凹 模 之 间 存 在 间 隙 ， 使 落 下 的 料 或 冲 出 的 孔 都 带 有 锥 度 ， 且 落 料 件 的 大端 尺 寸 即 是 凹 模 尺 寸 ， 冲 孔 件 的 小 端 尺 寸 即 是 凸 模 尺 寸 。 2． 在 丈 量 与 使 用 中 ， 落 料 件 是 以 大 端 尺 寸 为 基 准 ， 冲 孔 孔 径 是 以 小 端 尺 寸 为 基 准 。 3． 冲 裁 时 ， 凸 、 凹 模 要 与 冲 裁 件 或 废 物 发 生 摩 擦 ， 凸 模 愈 磨 愈 小 ， 凹 模 愈 磨 愈 大 ，结 果 使 间 隙 愈 用 愈 由 此 在 决 定 模 具 刃 口 尺 寸 及 其 制 造 公 差 时 需 考 虑 下 述 原 则 ： 1．落 料 件 尺 寸 由 凹 模 尺 寸 决 定 ， 冲 孔 时 孔 的 尺 寸 由 凸 模 尺 寸 决 定 。 故 设 计 落 料 模 时 ，以 凹 模 为 基 准 ， 间 隙 取 在 凸 模 上 ； 设 计 冲 孔 模 时 ， 以 凸 模 为 基 准 ， 间 隙 取 在 凹 模 上 。 2． 考 虑 到 冲 裁 中 凸 、 凹 模 的 磨 损 ， 设 计 落 料 模 时 ， 凹 模 基 本 尺 寸 应 取 尺 寸 公 差 范 围的 较 小 尺 寸 ； 设 计 冲 孔 模 时 ， 凸 模 基 本 尺 寸 则 应 取 工 件 孔 尺 寸 公 差 范 围 内 的 较 大 尺 寸 。 这 样 ， 在 凸 、 凹 模磨 损 到 一 定 程 度 的 情 况 下 ， 仍 能 冲 出 合 格 制 件 。 凸 、 凹 模 间 隙 则 取 最 小 公 道 间 隙 值 。 3． 确 定 冲 模 刃 口 制 造 公 差 时 ， 应 考 虑 制 件 的 公 差 要 求 。 假 如 对刃 口 ...
