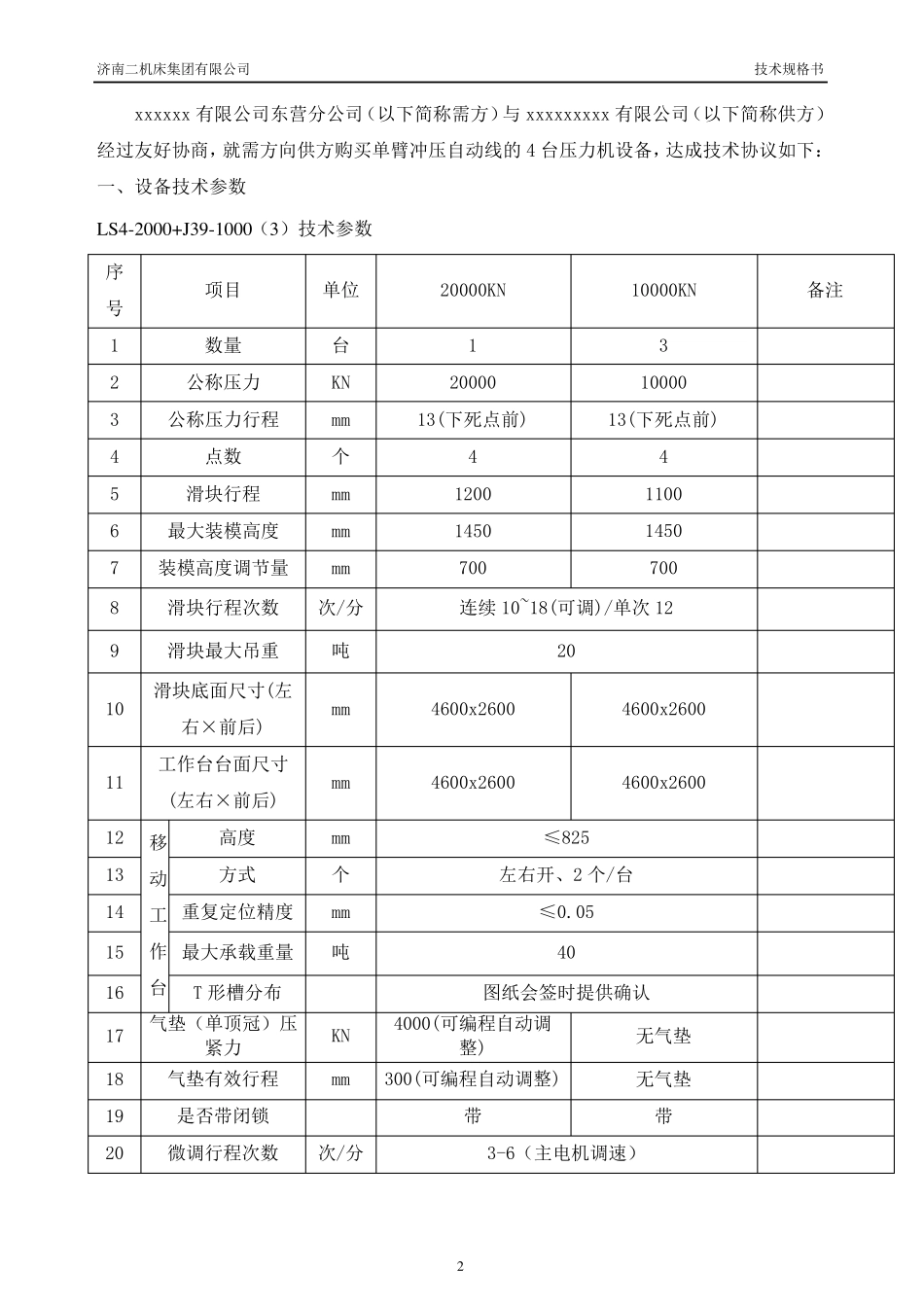

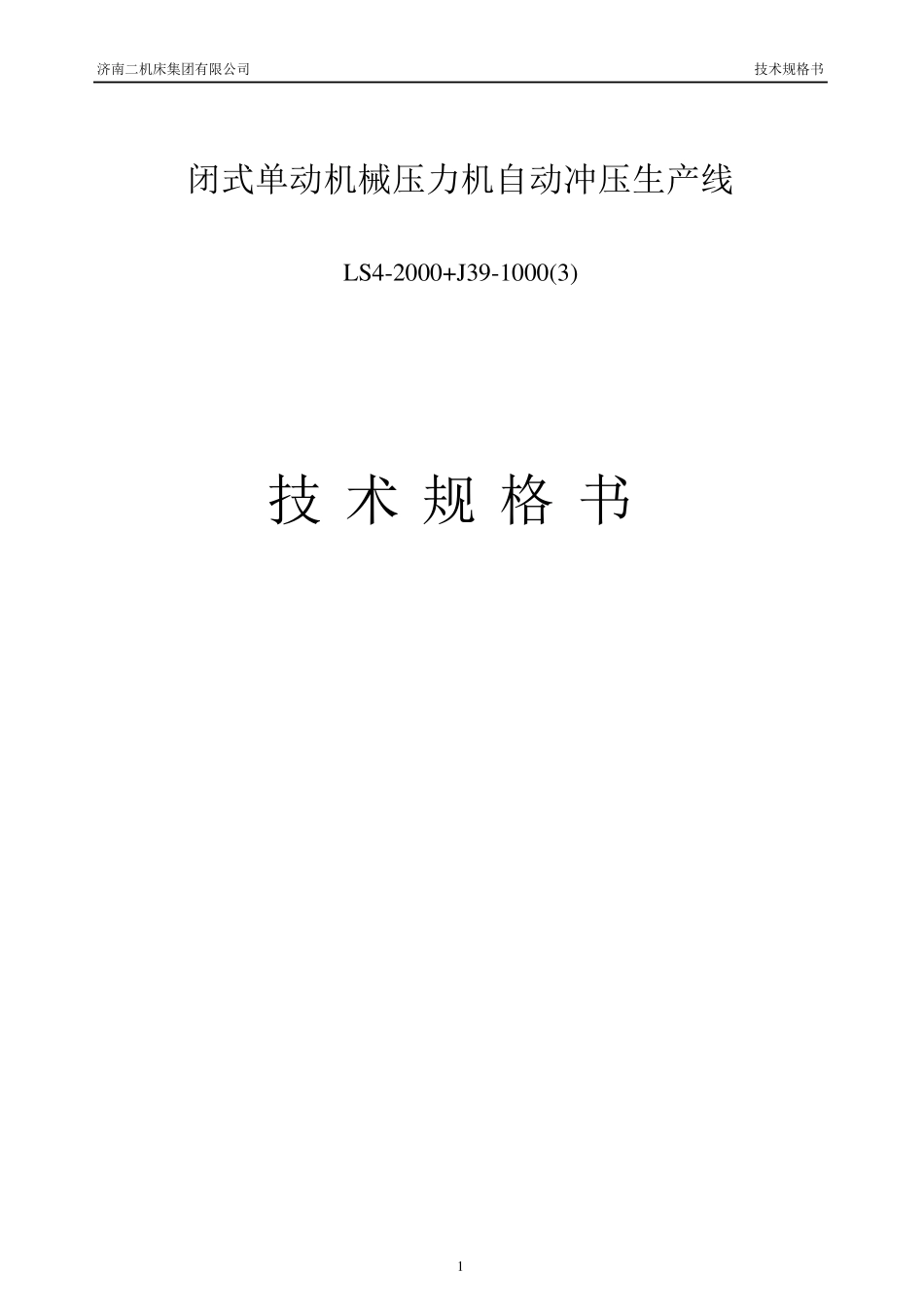

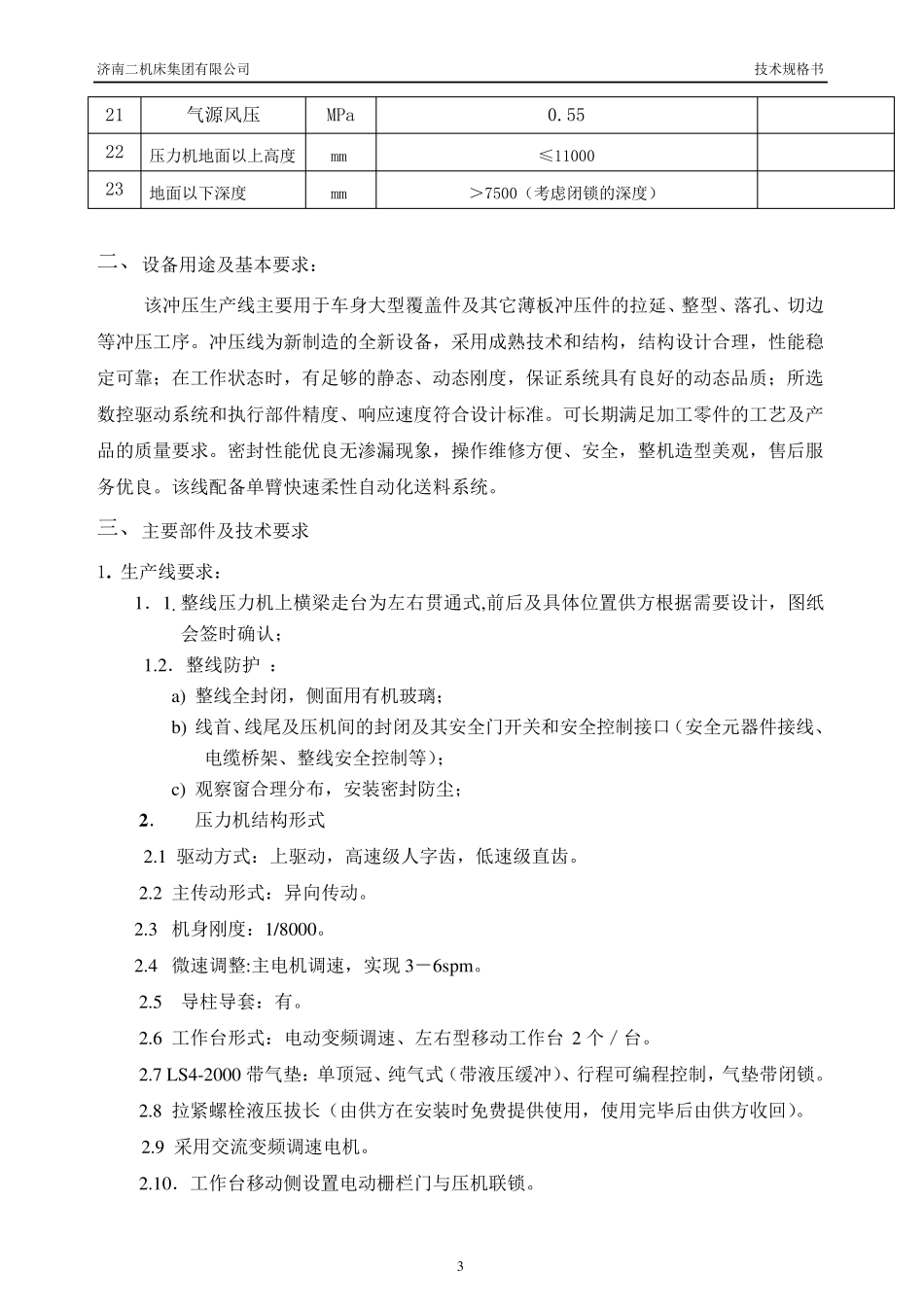

济南二机床集团有限公司 技术规格书 1 闭式单动机械压力机自动冲压生产线 LS4-2000+J39-1000(3) 技术规格书 济南二机床集团有限公司 技术规格书 2 xxxxxx 有限公司东营分公司（以下简称需方）与xxxxxxxxx 有限公司（以下简称供方）经过友好协商，就需方向供方购买单臂冲压自动线的4 台压力机设备，达成技术协议如下： 一、设备技术参数 LS4-2000+J39-1000（3）技术参数 序号 项目 单位 20000KN 10000KN 备注 1 数量 台 1 3 2 公称压力 KN 20000 10000 3 公称压力行程 mm 13(下死点前) 13(下死点前) 4 点数 个 4 4 5 滑块行程 mm 1200 1100 6 最大装模高度 mm 1450 1450 7 装模高度调节量 mm 700 700 8 滑块行程次数 次/分 连续10~18(可调)/单次12 9 滑块最大吊重 吨 20 10 滑块底面尺寸(左右×前后) mm 4600x2600 4600x2600 11 工作台台面尺寸(左右×前后) mm 4600x2600 4600x2600 12 移动工作台 高度 mm ≤825 13 方式 个 左右开、2 个/台 14 重复定位精度 mm ≤0.05 15 最大承载重量 吨 40 16 T 形槽分布 图纸会签时提供确认 17 气垫（单顶冠）压紧力 KN 4000(可编程自动调整) 无气垫 18 气垫有效行程 mm 300(可编程自动调整) 无气垫 19 是否带闭锁 带 带 20 微调行程次数 次/分 3-6（主电机调速） 济南二机床集团有限公司 技术规格书 3 21 气源风压 MPa 0.55 22 压力机地面以上高度 mm ≤11000 23 地面以下深度 mm ＞7500（考虑闭锁的深度） 二、 设备用途及基本要求： 该冲压生产线主要用于车身大型覆盖件及其它薄板冲压件的拉延、整型、落孔、切边等冲压工序。冲压线为新制造的全新设备，采用成熟技术和结构，结构设计合理，性能稳定可靠；在工作状态时，有足够的静态、动态刚度，保证系统具有良好的动态品质；所选数控驱动系统和执行部件精度、响应速度符合设计标准。可长期满足加工零件的工艺及产品的质量要求。密封性能优良无渗漏现象，操作维修方便、安全，整机造型美观，售后服务 优良。该线配 备单 臂 快 速柔 性自 动化 送 料 系统。 三 、 主要部件及技术要求 1. 生产线要求： 1． 1.整线压力机上横 梁 走 台 为左 右 贯 通 式 ,前 后及具体 位 置 供 方根 据 需 要设计，图 纸会 签 时确 认 ； 1.2． 整线防 护 ： a) 整线全封闭，侧 面用有机...
