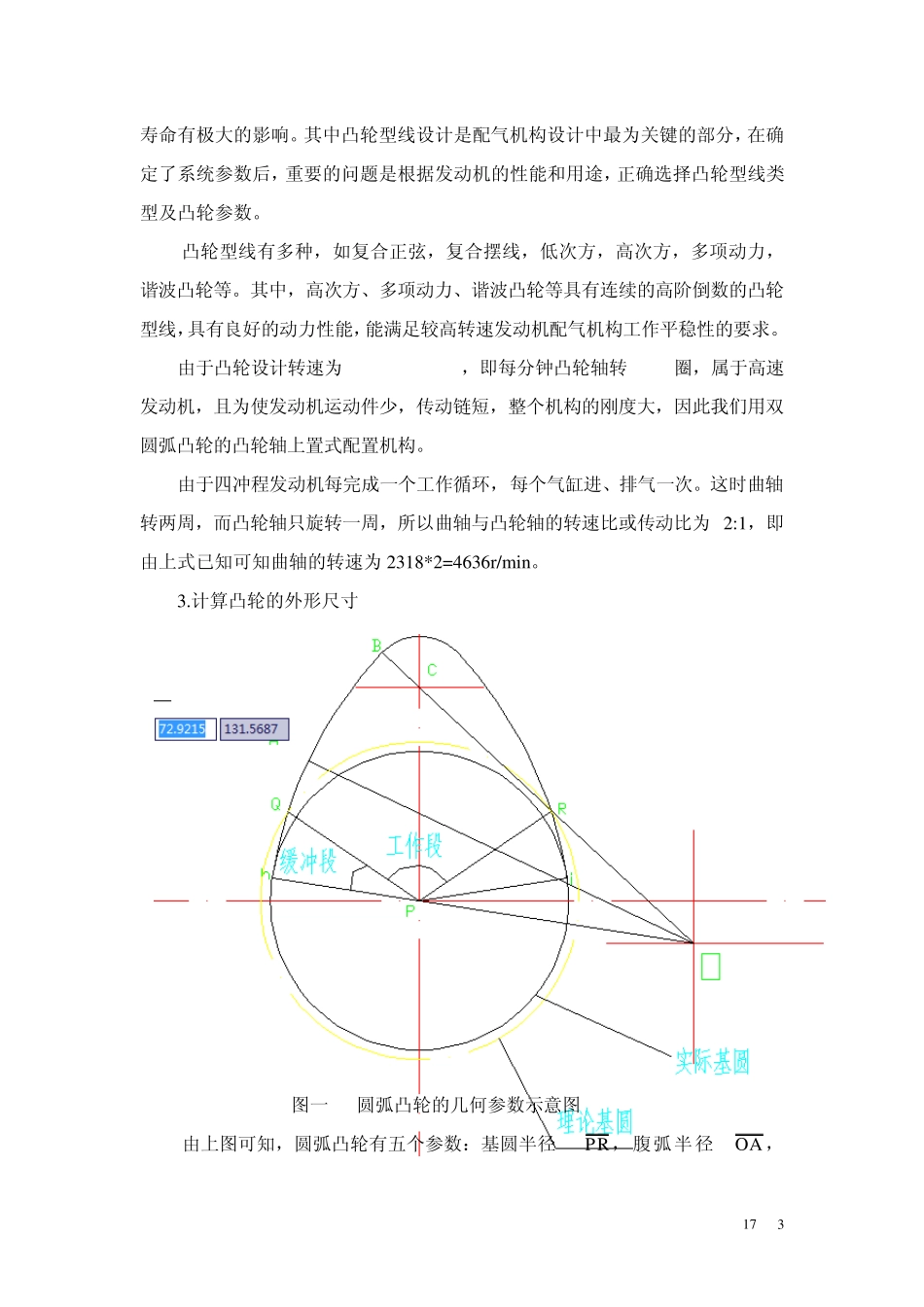

17 1 内燃机课程设计 凸轮说明书 题 目 90kW 四行程四缸汽油机凸轮型线设计 学 院 机电工程学院 专 业 热能与动力工程专业 班 级 热动 1002 学 号 姓 名 指导老师 刘军 日 期 2013-6-25 1 7 2 90kW四行程四缸汽油机凸轮型线设计 前言 四冲程汽车发动机都采用气门式配气机构，其功用是按照发动机的工作顺序和工作循环要求，定时开启和关闭各缸的进、排气门，使新气进入气缸，废气从气缸排出。其中，凸轮机构作为机械中一种常用机构，在自动学和半自动学当中应用十分广泛，凸轮外形设计在配气机构设计中极为重要，这是由于气门开关的快慢、开度的大小、开启时间的长短都取决于配气机构的形状。因此，配气凸轮的外形设计和配气凸轮型线设计就决定了时间的大小、配气机构各零件的运动规律及其承载情况。 任务书首先对凸轮进行设计，然后利用最大速度和最大加速度位置基于高次方程凸轮运动规律进行凸轮型线的优化设计，建立数学模型，并设计图论过渡段和绘制图轮廓图。 凸轮的设计 1.给定的参数及要求 （1）凸轮设计转速 nc=4636r/min； （2）进气门开启角233°（曲轴转角）， 凸轮工作段包角 116.5°； （3）排气门开启角220°（曲轴转角）， 凸轮工作段包角 110°； （4）气门重叠角15°（曲轴转角），凸轮转角7.5°； （5）凸轮基圆直径 28mm； （6）进气门最大气门升程 hvmax=8.2，排气门最大气门升程 hvmax=8。 2.凸轮型线类型的选择 配气机构是发动机的一个重要系统，其设计好坏对发动机的性能、可靠性和17 3 寿命有极大的影响。其中凸轮型线设计是配气机构设计中最为关键的部分，在确定了系统参数后，重要的问题是根据发动机的性能和用途，正确选择凸轮型线类型及凸轮参数。 凸轮型线有多种，如复合正弦，复合摆线，低次方，高次方，多项动力，谐波凸轮等。其中，高次方、多项动力、谐波凸轮等具有连续的高阶倒数的凸轮型线，具有良好的动力性能，能满足较高转速发动机配气机构工作平稳性的要求。 由于凸轮设计转速为nc=2318 r/min，即每分钟凸轮轴转 2318圈，属于高速发动机，且为使发动机运动件少，传动链短，整个机构的刚度大，因此我们用双圆弧凸轮的凸轮轴上置式配置机构。 由于四冲程发动机每完成一个工作循环，每个气缸进、排气一次。这时曲轴转两周，而凸轮轴只旋转一周，所以曲轴与凸轮轴的转速比或传动比为2:1，即由上式已知可知曲轴的转速为2318*2=4636r/min。 3.计算凸...
