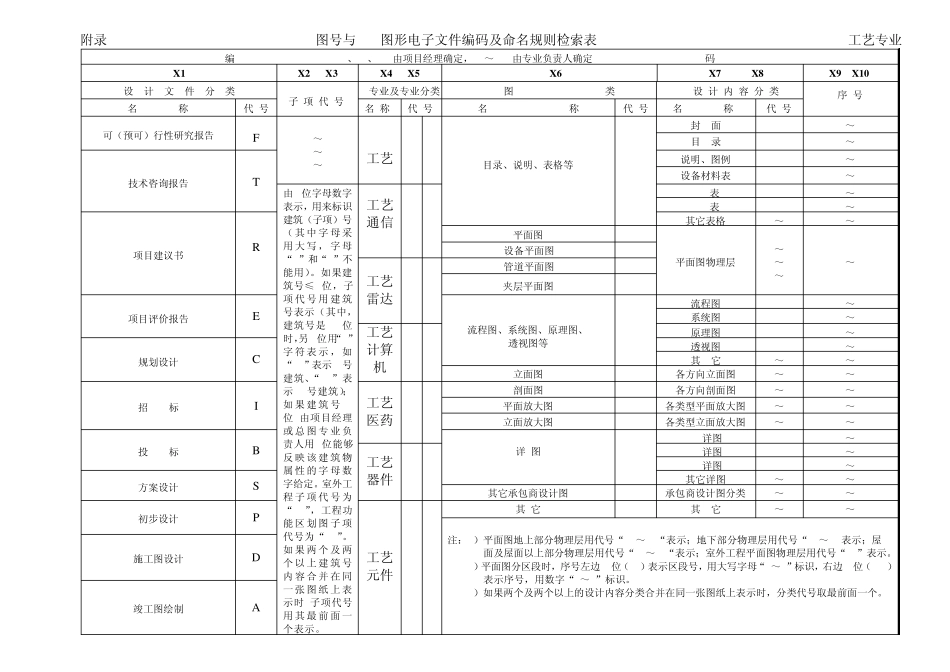

附录A 图号与CAD图形电子文件编码及命名规则检索表 工艺专业 编 (X1、X2、X3 由项目经理确定，X4～X10由专业负责人确定) 码 X 1 X 2 X 3 X 4 X 5 X 6 X 7 X 8 X 9 X 10 设 计 文 件 分 类 子 项 代 号 专业及专业分类 图 类 设 计 内 容 分 类 序 号 名 称 代 号 名 称 代 号 名 称 代 号 名 称 代 号 可（预可）行性研究报告 F 00 -0～-9 10～99 -A～ZZ 工艺 I - 目录、说明、表格等 A 封 面 01 01～99 目 录 02 01～99 技术咨询报告 T 说明、图例 03 01～99 设备材料表 04 01～99 由2位字母数字表示，用来标识建筑（子项）号（其中字母采用大写，字母“O”和“I”不能用）。如果建筑号≤2位，子项代号用建筑号表示（其中，建筑号是 1位时，另 1位用“-”字符 表示，如“-A”表示A号建筑、“-2”表示2号建筑）；如 果 建筑号>2位,由项目经理或 总 图专业负责人用2位能够反 映 该 建筑物属 性的 字母数字给定。室外工程 子项代号为“-0”，工程功能 区 划 图子项代号为“00”。如 果 两 个 及两个 以 上 建筑号内容合 并 在 同一 张 图纸 上 表示时,子项代号用其最 前 面一个表示。 工艺 通信 I T X X表 05 01～99 X X表 06 01～99 项目建议书 R 其它表格 07～99 01～99 平面图 L 平面图物理层 00～99 B1～B9 R1～R9 01～99 设备平面图 M 工艺 雷达 I R 管道平面图 G 夹层平面图 I 项目评价报告 E 流程图、系统图、原理图、 透视图等 F 流程图 01 01～99 系统图 02 01～99 工艺 计算 机 I C 原理图 03 01～99 规划设计 C 透视图 04 01～99 其 它 05～99 01～99 立面图 E 各方向立面图 01～99 01～99 招 标 I 工艺 医药 I M 剖面图 S 各方向剖面图 01～99 01～99 平面放大图 J 各类型平面放大图 01～99 01～99 立面放大图 K 各类型立面放大图 01～99 01～99 投 标 B 详 图 D XX详图 01 01～99 工艺 器件 I D XX详图 02 01～99 XX详图 03 01～99 方案设计 S 其它详图 04～99 01～99 其它承包商设计图 V 承包商设计图分类 01～99 01～99 初步设计 P 工艺 元件 I E 其 它 X 其 它 01～99 01～99 注：1）平面图地上部分物理层用代号“01～99“表示；地下部分物理层用代号“B1～B9...
