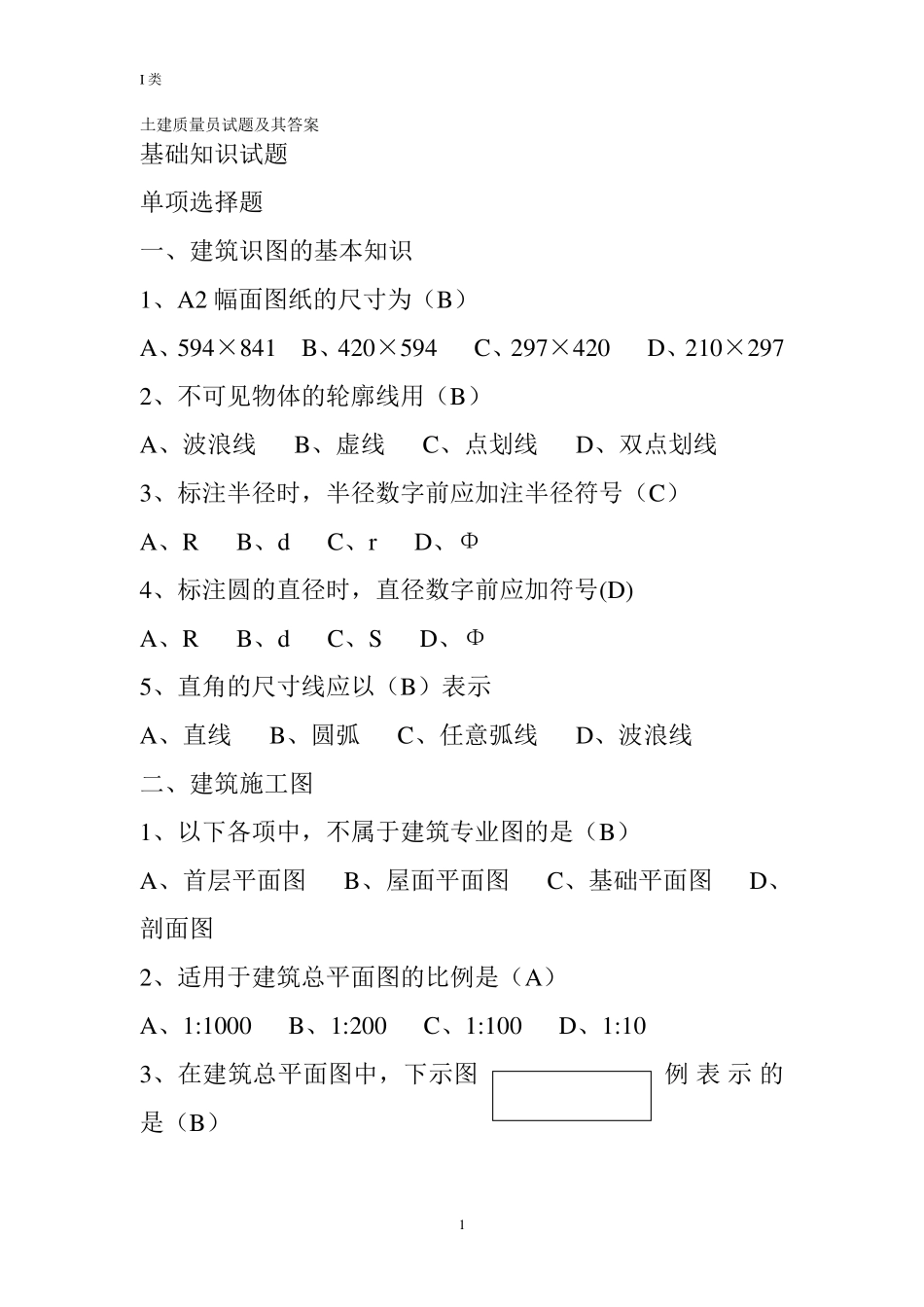

I 类 1 土建质量员试题及其答案 基础知识试题 单项选择题 一、建筑识图的基本知识 1、A2 幅面图纸的尺寸为（B） A、594×841 B、420×594 C、297×420 D、210×297 2、不可见物体的轮廓线用（B） A、波浪线 B、虚线 C、点划线 D、双点划线 3、标注半径时，半径数字前应加注半径符号（C） A、R B、d C、r D、Φ 4、标注圆的直径时，直径数字前应加符号(D) A、R B、d C、S D、Φ 5、直角的尺寸线应以（B）表示 A、直线 B、圆弧 C、任意弧线 D、波浪线 二、建筑施工图 1、以下各项中，不属于建筑专业图的是（B） A、首层平面图 B、屋面平面图 C、基础平面图 D、剖面图 2、适用于建筑总平面图的比例是（A） A、1:1000 B、1:200 C、1:100 D、1:10 3、在建筑总平面图中，下示图例 表 示 的是（B） I 类 2 A、新建筑物图 B、原有建筑物 C、临时建筑物 D、拆除的建筑物 4、在建筑总平面图中，下示图例表示的是（A） A、台阶 B、楼梯 C、边坡 D、护坡 5、在建筑总平面图中，下示图例表示的是（D) A、检查孔 B、烟道 C、孔洞 D、坑槽 6、建筑平面图中，M-2 代表（A) A、编号为 2 的门 B、宽度 2m的门 C、编号为 2 的窗 D、高度为 2m的窗 7、建筑平面图中，下示例图表示的是（D） A、推拉门 B、平开门 C、单扇门 D、空门洞 8、在建筑物平面图中，下示图例表示的是（C） I类 3 A、电梯 B、孔洞 C、检查孔 D、预留孔 9、最适宜用于建筑详图的比例是（D） A、1:1000 B、1:200 C、1:100 D、1:10 10、一般可以在底层平面图上画出（D），用以表示房屋的朝向。 A、风玫瑰频率图 B、坐标图 C、指南针 D、指北针 11、建筑平面图中，墙体厚度一般在（D）中标注。 A、总尺寸 B、定位尺寸 C、外部尺寸 D、内部尺寸 12、建筑平面图中一般标注三道尺寸，其中第一道尺寸（靠近图形的）为（A） A、细部尺寸 B、定位尺寸 C、外部尺寸 D、构造尺寸 13、剖面图的剖切位置标注在（A）中。 A、底层平面图 B、标准层平面图 C、顶层平面图 D、屋顶平面图 14、剖面图中切到的可见部位用（C）表示。 A、细实线 B、中实线 C、粗实线 D、折断线 15、下列构造中，需要用建筑详图表示的是（C）。 A、楼梯平面布置 B、卫生间平面布置 C、勒脚构造 I 类 4 D、屋顶构造层次 三、结构施工图 1、结构施工图中，代号WB 表示（A） A、屋面板 B、屋架 C、屋...
