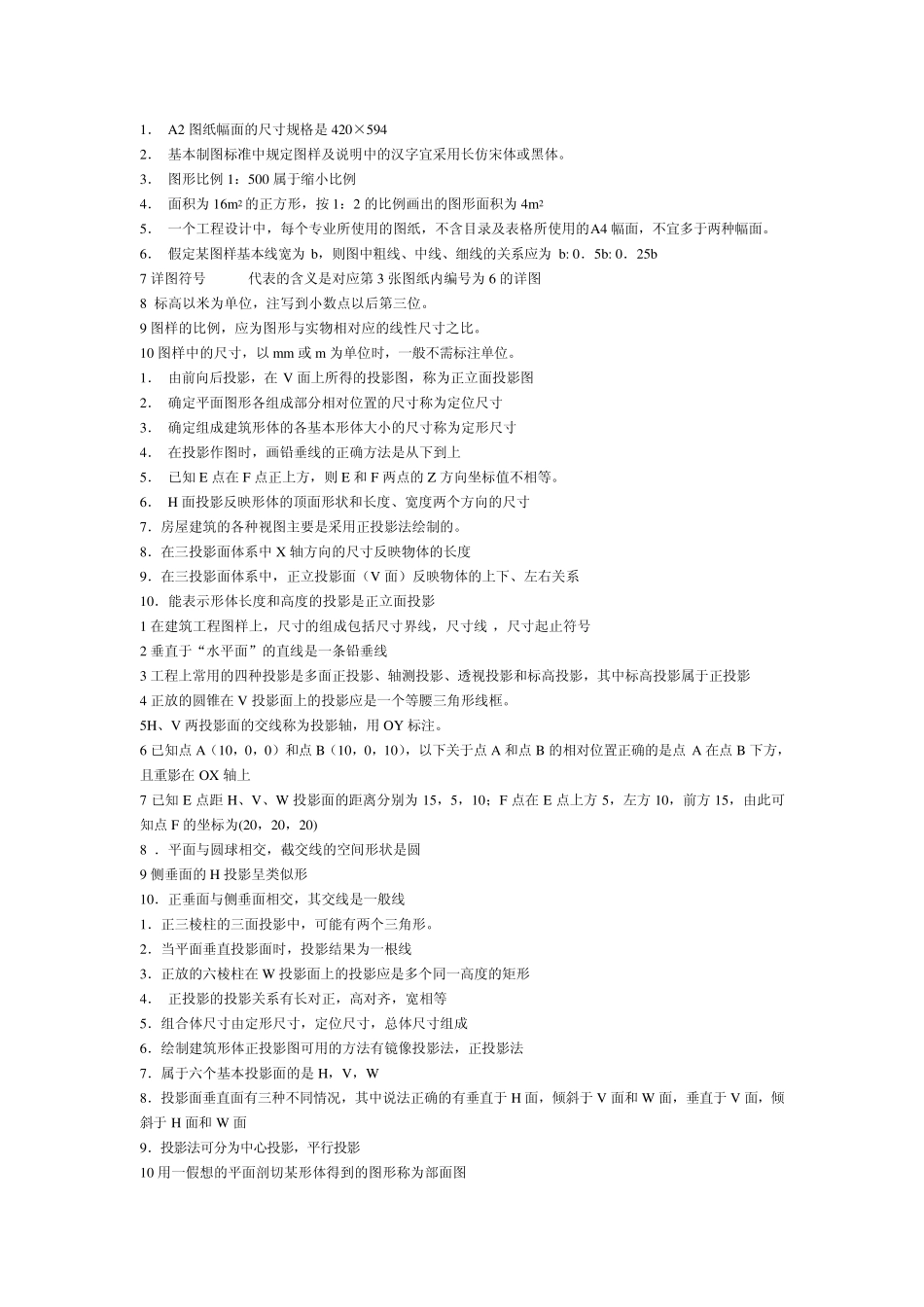

土木九大员通用知识_第1页
1/13
土木九大员通用知识_第2页
2/13
土木九大员通用知识_第3页
3/13
1. A2 图纸幅面的尺寸规格是420×594 2. 基本制图标准中规定图样及说明中的汉字宜采用长仿宋体或黑体。 3. 图形比例 1:500 属于缩小比例 4. 面积为 16m 2 的正方形,按 1:2 的比例画出的图形面积为 4m 2 5. 一个工程设计中,每个专业所使用的图纸,不含目录及表格所使用的A4 幅面,不宜多于两种幅面。 6. 假定某图样基本线宽为 b,则图中粗线、中线、细线的关系应为 b: 0.5b: 0.25b 7 详图符号 代表的含义是对应第 3 张图纸内编号为 6 的详图 8 标高以米为单位,注写到小数点以后第三位。 9 图样的比例,应为图形与实物相对应的线性尺寸之比。 10 图样中的尺寸,以 m m 或 m 为单位时,一般不需标注单位。 1. 由前向后投影,在 V 面上所得的投影图,称为正立面投影图 2. 确定平面图形各组成部分相对位置的尺寸称为定位尺寸 3. 确定组成建筑形体的各基本形体大小的尺寸称为定形尺寸 4. 在投影作图时,画铅垂线的正确方法是从下到上 5. 已知 E 点在 F 点正上方,则 E 和 F 两点的Z 方向坐标值不相等。 6. H 面投影反映形体的顶面形状和长度、宽度两个方向的尺寸 7.房屋建筑的各种视图主要是采用正投影法绘制的。 8.在三投影面体系中 X 轴方向的尺寸反映物体的长度 9.在三投影面体系中,正立投影面(V 面)反映物体的上下、左右关系 10.能表示形体长度和高度的投影是正立面投影 1 在建筑工程图样上,尺寸的组成包括尺寸界线,尺寸线 ,尺寸起止符号 2 垂直于“水平面”的直线是一条铅垂线 3 工程上常用的四种投影是多面正投影、轴测投影、透视投影和标高投影,其中标高投影属于正投影 4 正放的圆锥在 V 投影面上的投影应是一个等腰三角形线框。 5H、V 两投影面的交线称为投影轴,用 OY 标注。 6 已知点 A(10,0,0)和点 B(10,0,10),以下关于点 A 和点 B 的相对位置正确的是点 A 在点 B 下方,且重影在 OX 轴上 7 已知 E 点距 H、V、W 投影面的距离分别为 15,5,10;F 点在 E 点上方 5,左方 10,前方 15,由此可知点 F 的坐标为(20,20,20) 8 .平面与圆球相交,截交线的空间形状是圆 9 侧垂面的H 投影呈类似形 10.正垂面与侧垂面相交,其交线是一般线 1.正三棱柱的三面投影中,可能有两个三角形。 2.当平面垂直投影面时,投影结果为一根线 3.正放的六棱柱在 W 投影面上的投影...
