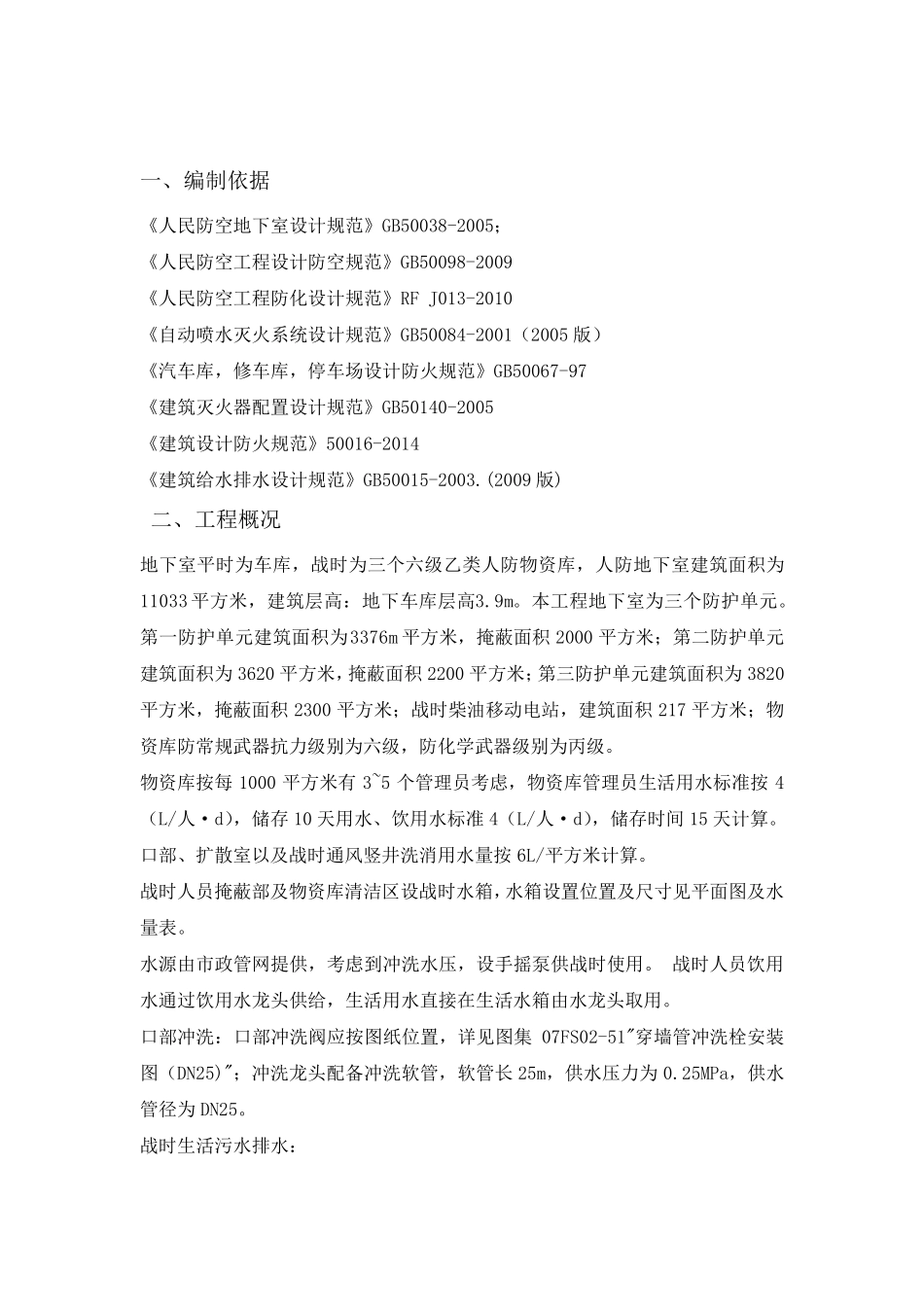

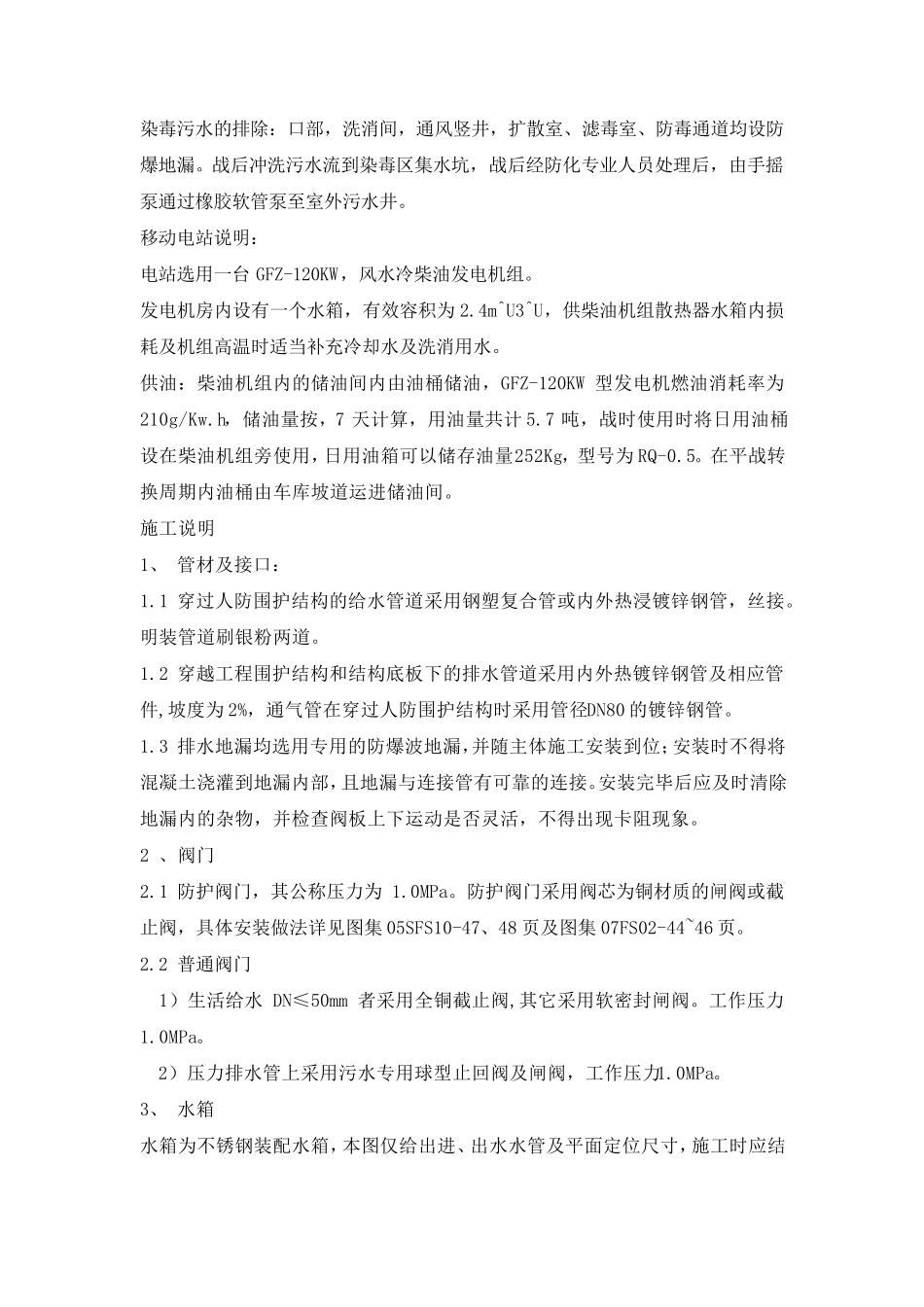

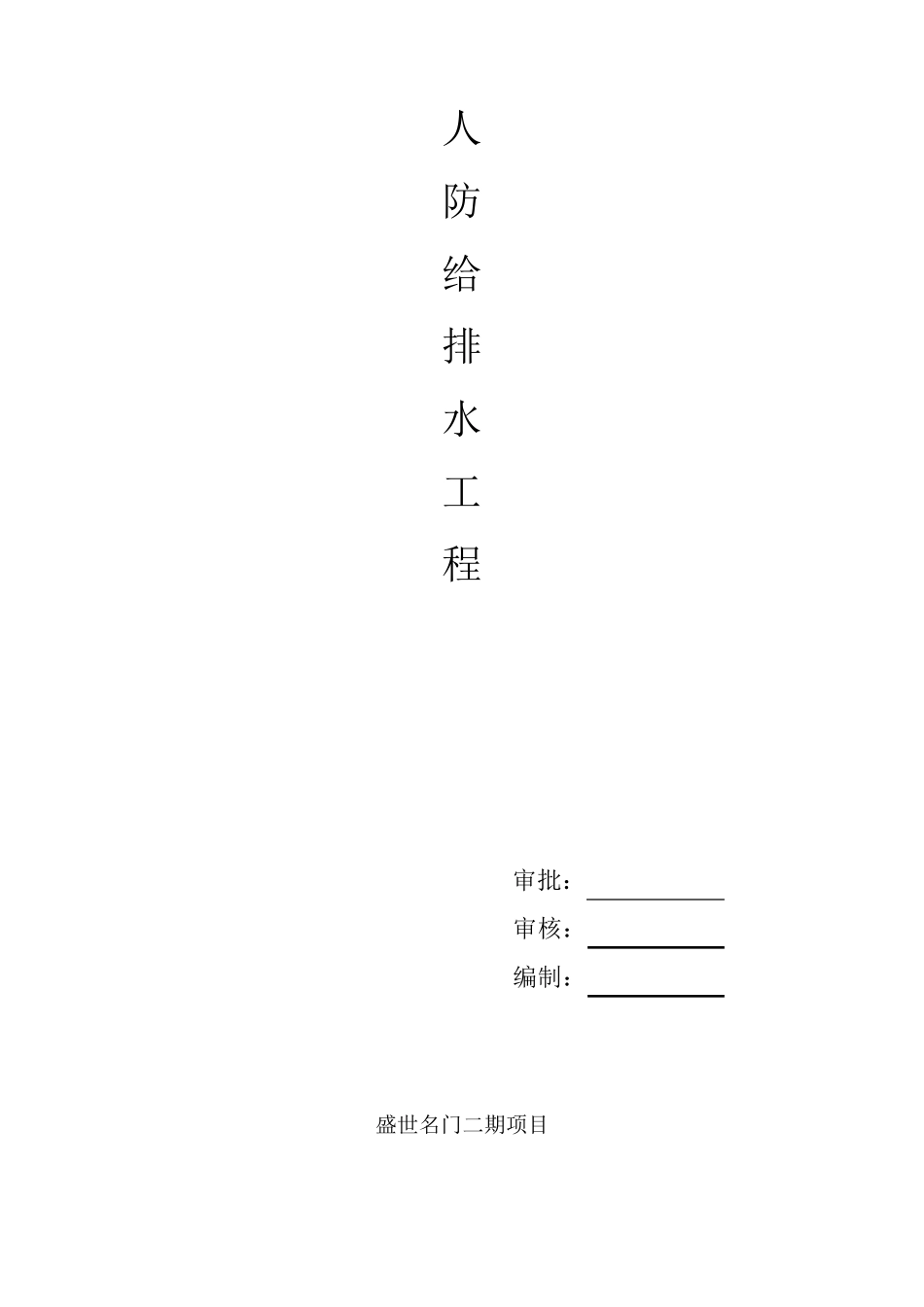

人 防 给 排 水 工 程 审批： 审核： 编制： 盛世名门二期项目 一、编制依据 《人民防空地下室设计规范》GB50038-2005； 《人民防空工程设计防空规范》GB50098-2009 《人民防空工程防化设计规范》RF J013-2010 《自动喷水灭火系统设计规范》GB50084-2001（2005 版） 《汽车库，修车库，停车场设计防火规范》GB50067-97 《建筑灭火器配置设计规范》GB50140-2005 《建筑设计防火规范》50016-2014 《建筑给水排水设计规范》GB50015-2003.(2009 版) 二、工程概况 地下室平时为车库，战时为三个六级乙类人防物资库，人防地下室建筑面积为11033 平方米，建筑层高：地下车库层高3.9m。本工程地下室为三个防护单元。第一防护单元建筑面积为3376m 平方米，掩蔽面积2000 平方米；第二防护单元建筑面积为3620 平方米，掩蔽面积2200 平方米；第三防护单元建筑面积为3820平方米，掩蔽面积2300 平方米；战时柴油移动电站，建筑面积217 平方米；物资库防常规武器抗力级别为六级，防化学武器级别为丙级。 物资库按每1000 平方米有3~5 个管理员考虑，物资库管理员生活用水标准按4（L/人·d），储存 10 天用水、饮用水标准4（L/人·d），储存时间 15 天计算。口部、扩散室以及战时通风竖井洗消用水量按6L/平方米计算。 战时人员掩蔽部及物资库清洁区设战时水箱，水箱设置位置及尺寸见平面图及水量表。 水源由市政管网提供，考虑到冲洗水压，设手摇泵供战时使用。 战时人员饮用水通过饮用水龙头供给，生活用水直接在生活水箱由水龙头取用。 口部冲洗：口部冲洗阀应按图纸位置，详见图集07FS02-51"穿墙 管冲洗栓 安 装图（DN25)"；冲洗龙头配备 冲洗软 管，软 管长 25m，供水压力为0.25MPa，供水管径 为DN25。 战时生活污 水排水： 染 毒 污 水 的 排 除 ： 口 部 ， 洗 消 间 ， 通 风 竖 井 ， 扩 散 室 、 滤 毒 室 、 防 毒 通 道 均 设 防爆 地 漏 。 战 后 冲 洗 污 水 流 到 染 毒 区 集 水 坑 ， 战 后 经 防 化 专 业 人 员 处 理 后 ， 由 手 摇泵 通 过 橡 胶 软 管 泵 至 室 外 污 水 井 。 移 动 电 站 说 明 ： 电 站 选 用 一 台GFZ-120KW， 风 水 冷 柴 油 发 电 机 组 。 发 电 机 房 内 设 有 一 个 水 箱 ， 有 效 容 积 为 2.4m^U3^U， 供 柴 油 机 组 ...
