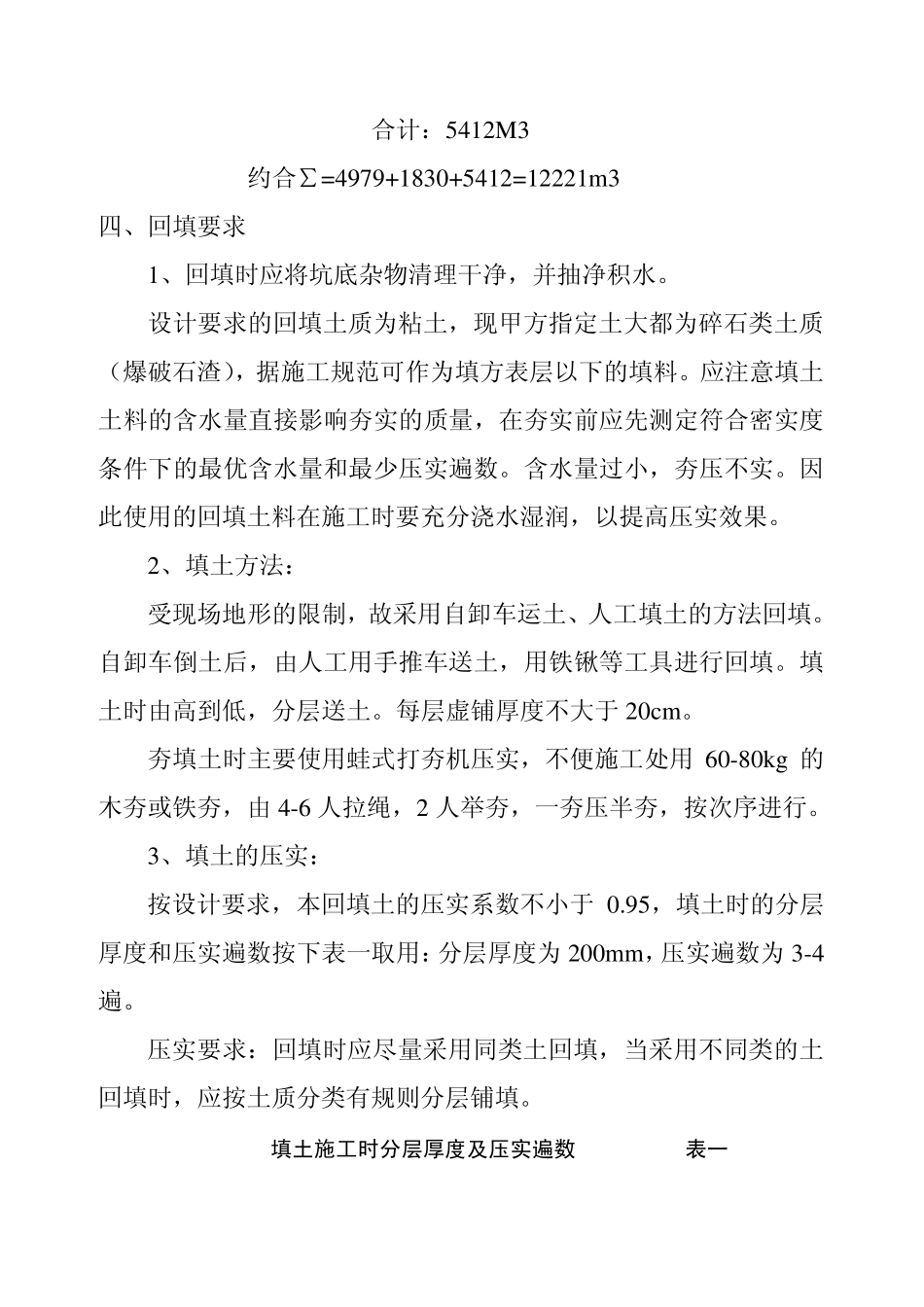

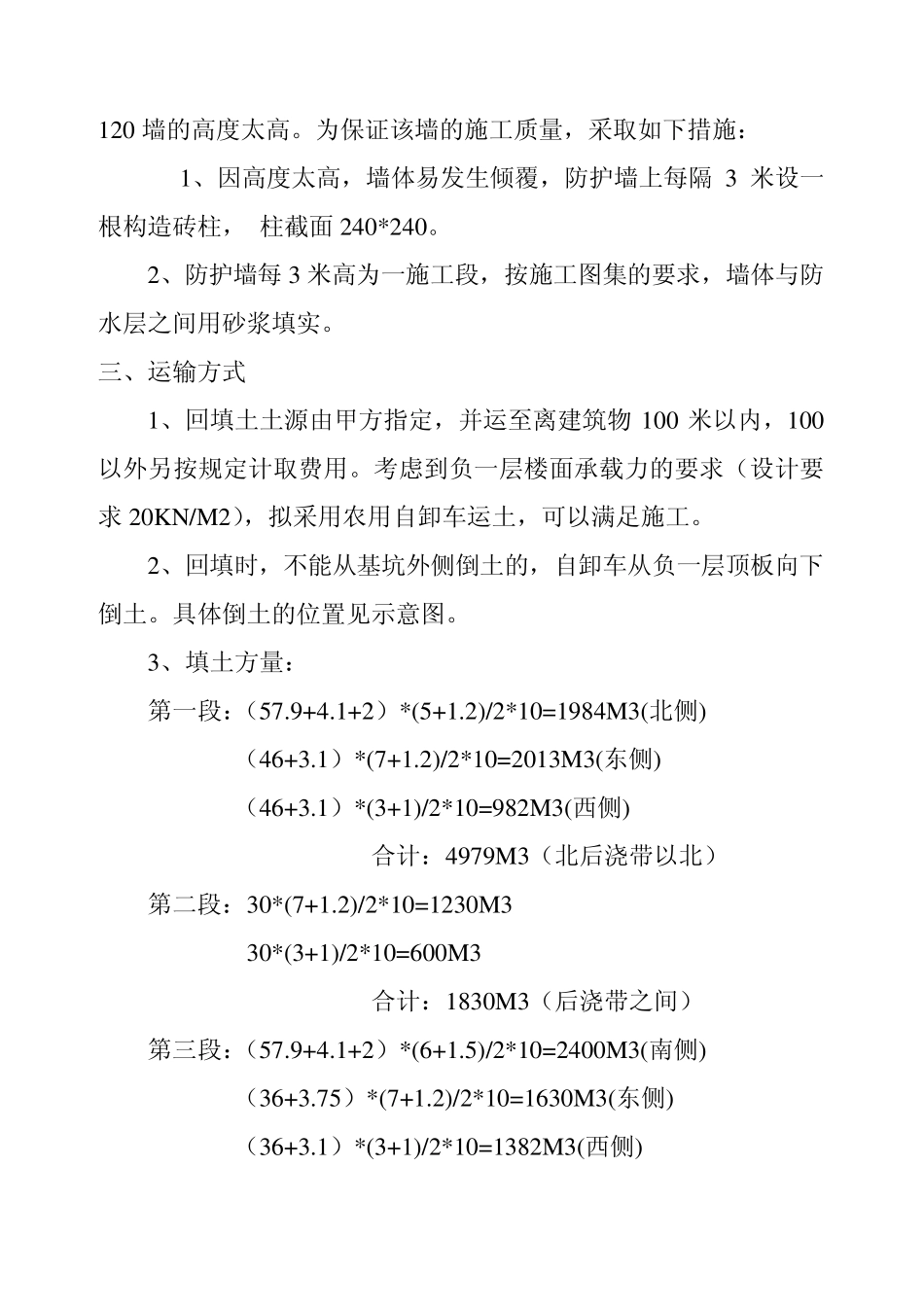

地下室外侧回填土方案 本地下室(-1.9 米以下)回填工程,受现场场地条件和坑侧间距的限制,回填难度较大。为保证防水层成品的质量和确保工程施工安全,按如下要求组织该分项工程的施工: 一、 工作面的划分: 按设计的要求,地下室回填土应在主体达到五层以上方可回填。考虑到工程基坑安全和现场文明施工,甲方要求外墙砼达到设计要求后即进行回填。因后浇带尚未浇注,需采用一系列的措施来保证该分项工程的完成。 根据目前三个施工段的进度,拟将本次回填工程分为三个阶段进行: 第一阶段 2-J~1-F 外墙回填土 第二阶段 后浇带间回填土 第三阶段 1-F~1-A 外墙回填土 在三个阶段的施工过程中,根据工程进度,穿插安排防水保护墙的施工。 为保证土方回填后地下水位满足设计的要求,能连续降水,需在基坑底部设盲沟。具体做法为:采用无管盲沟,石子过滤层选用80-150mm 的碎石,小石子可采用 10mm 的碎石,达到 50cm。在三区设集水井,保证一区二区的地下水排放。 二、 防水保护墙的施工 由于地下室侧面的深度达 9.4 米,施工面比较狭窄,一次性砌筑120 墙的高度太高。为保证该墙的施工质量,采取如下措施: 1、因高度太高,墙体易发生倾覆,防护墙上每隔 3 米设一根构造砖柱, 柱截面 240*240。 2、防护墙每 3 米高为一施工段,按施工图集的要求,墙体与防水层之间用砂浆填实。 三、运输方式 1、回填土土源由甲方指定,并运至离建筑物 100 米以内,100以外另按规定计取费用。考虑到负一层楼面承载力的要求(设计要求 20KN/M2),拟采用农用自卸车运土,可以满足施工。 2、回填时,不能从基坑外侧倒土的,自卸车从负一层顶板向下倒土。具体倒土的位置见示意图。 3、填土方量: 第一段:(57.9+4.1+2)*(5+1.2)/2*10=1984M3(北侧) (46+3.1)*(7+1.2)/2*10=2013M3(东侧) (46+3.1)*(3+1)/2*10=982M3(西侧) 合计:4979M3(北后浇带以北) 第二段:30*(7+1.2)/2*10=1230M3 30*(3+1)/2*10=600M3 合计:1830M3(后浇带之间) 第三段:(57.9+4.1+2)*(6+1.5)/2*10=2400M3(南侧) (36+3.75)*(7+1.2)/2*10=1630M3(东侧) (36+3.1)*(3+1)/2*10=1382M3(西侧) 合计:5412M3 约合∑=4979+1830+5412=12221m 3 四、回填要求 1、回填时应将坑底杂物清理干净,并抽净积水。 设计要求的回填土质为粘土,现甲方指定土大都为碎石类土质(爆破石渣),据施工规范可作为填方表层以下的填料。应注意填土土料...
