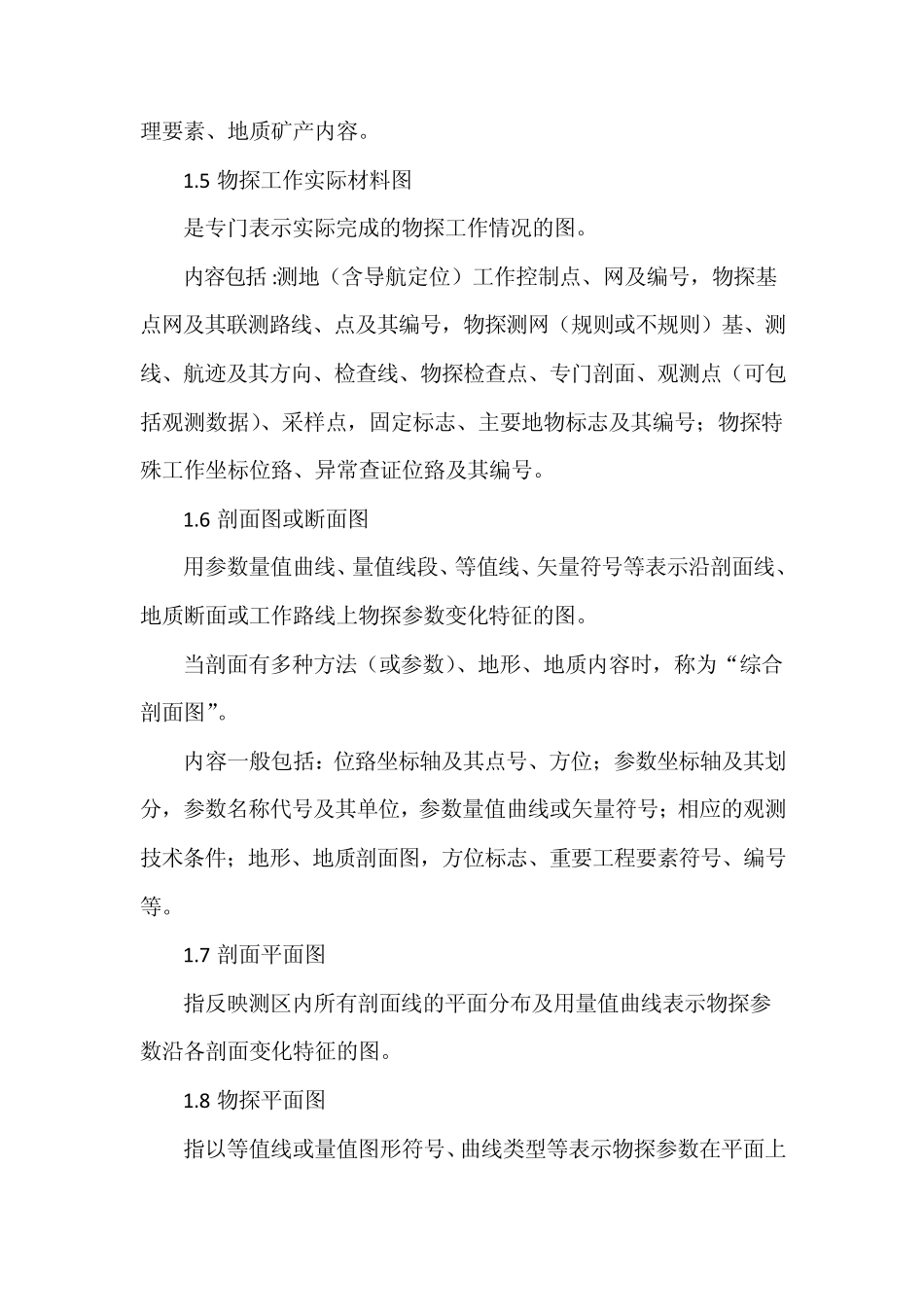

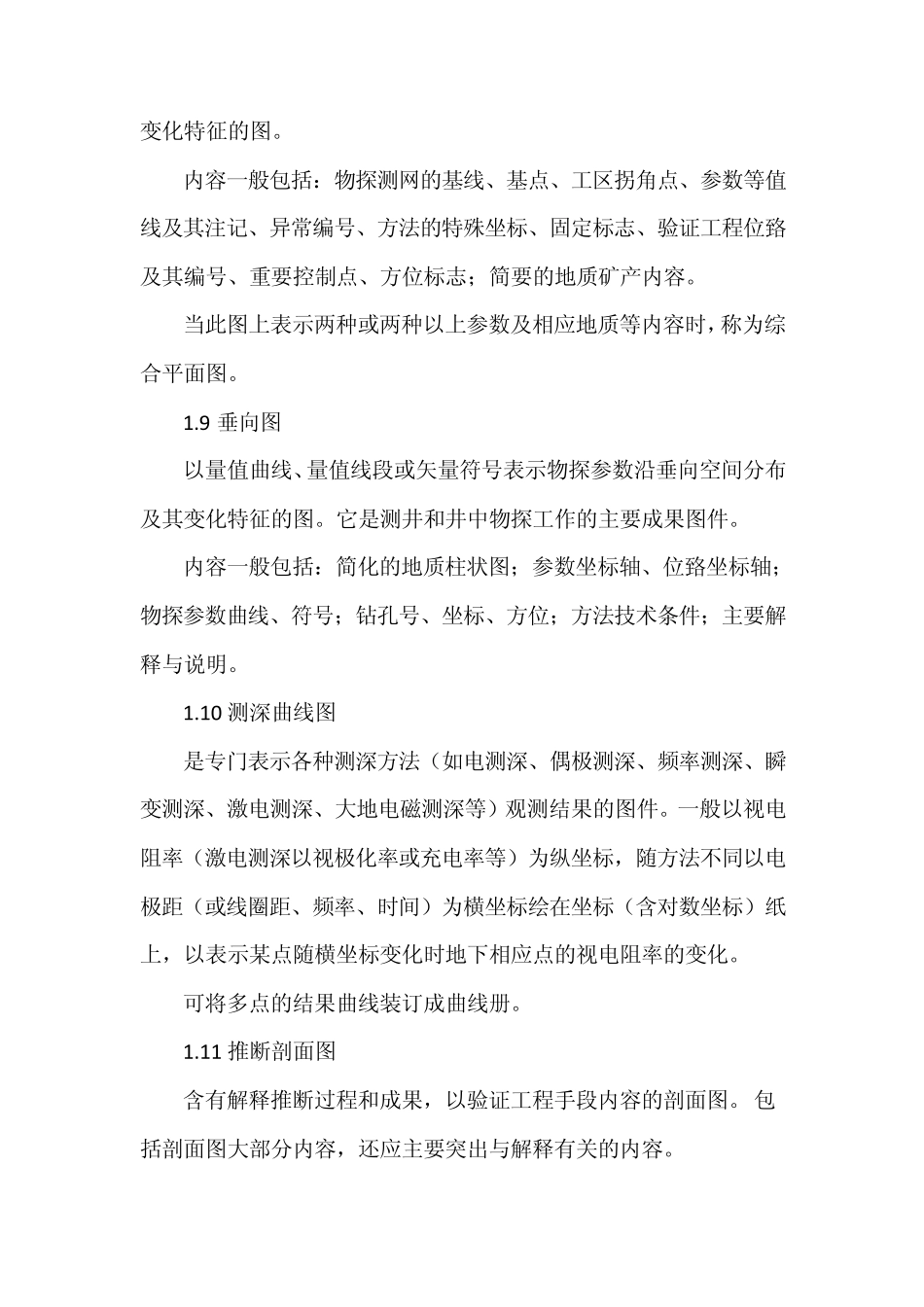

地球物理勘查室内资料整理及图件制作 一、术语 1.1 物探图 以查明矿产资源和研究地质问题为目的,按确定的制作方法,以不同点、线、图形、图象、符号和颜色直接表示地球物理勘查工作布臵与施工情况，异常分布与其特征，解释推断、结论与建议等内容的图件。它是物探工作成果的主要表现形式。 1.2 参数比例尺 指图中参数坐标轴上单位长度表示的物探参数的量值大小。 一般纵坐标表示物探参数值，横坐标表示距离。参数比例尺常用的为算术和对数两种比例尺。 1.3 技术说明 指图件中反映使用图件时必须了解的某些技术数据和方法技术情况的一种文字说明。 内容包括 :坐标系统（当采用独立坐标系统时）、测网敷设方法、定点（位）方法与精度、物探方法与技术条件、图中物探数据精度、制图说明、其他有关说明。 1.4 物探工作布臵图 是专门表示物探野外工作计划、设计内容的图。 内容包括 :设计的测区范围，基、测线位臵与编号（每 5 或 10 条测线两端点及其与基线相交处注线、点号）、方法、比例尺、主要剖面和工作路线的位臵；必要的特殊工作坐标、控制点、方位标志、地理要素、地质矿产内容。 1.5 物探工作实际材料图 是专门表示实际完成的物探工作情况的图。 内容包括:测地（含导航定位）工作控制点、网及编号，物探基点网及其联测路线、点及其编号，物探测网（规则或不规则）基、测线、航迹及其方向、检查线、物探检查点、专门剖面、观测点（可包括观测数据）、采样点，固定标志、主要地物标志及其编号；物探特殊工作坐标位臵、异常查证位臵及其编号。 1.6 剖面图或断面图 用参数量值曲线、量值线段、等值线、矢量符号等表示沿剖面线、地质断面或工作路线上物探参数变化特征的图。 当剖面有多种方法（或参数）、地形、地质内容时，称为“综合剖面图”。 内容一般包括：位臵坐标轴及其点号、方位；参数坐标轴及其划分，参数名称代号及其单位，参数量值曲线或矢量符号；相应的观测技术条件；地形、地质剖面图，方位标志、重要工程要素符号、编号等。 1.7 剖面平面图 指反映测区内所有剖面线的平面分布及用量值曲线表示物探参数沿各剖面变化特征的图。 1.8 物探平面图 指以等值线或量值图形符号、曲线类型等表示物探参数在平面上变化特征的图。 内容一般包括：物探测网的基线、基点、工区拐角点、参数等值线及其注记、异常编号、方法的特殊坐标、固定标志、验证工程位臵及其编号、重要控制点、方位标志；简要的地质矿...
