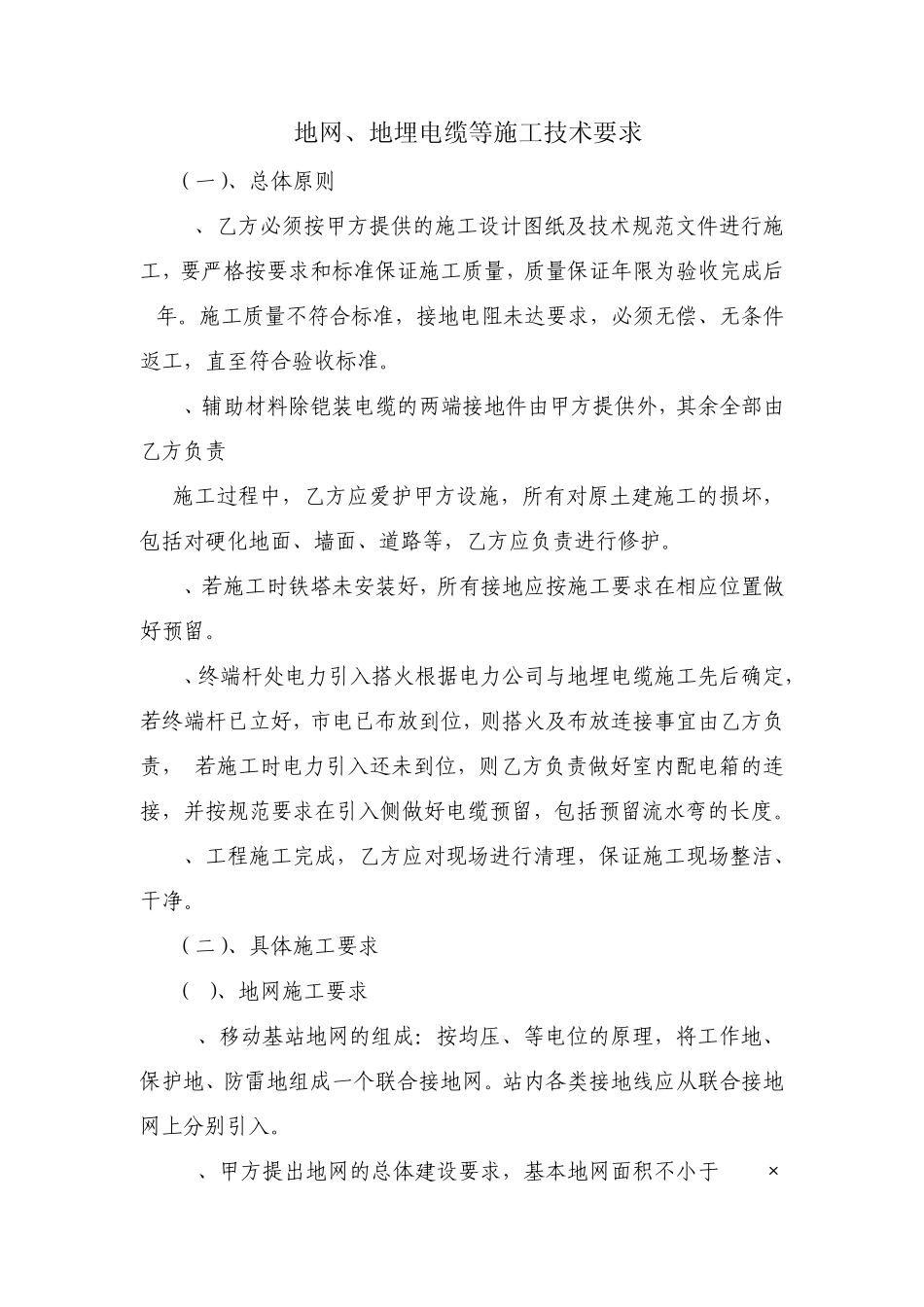

地网、地埋电缆等施工技术要求 （一）、总体原则 1、乙方必须按甲方提供的施工设计图纸及技术规范文件进行施工，要严格按要求和标准保证施工质量，质量保证年限为验收完成后5年。施工质量不符合标准，接地电阻未达要求，必须无偿、无条件返工，直至符合验收标准。 2、辅助材料除铠装电缆的两端接地件由甲方提供外，其余全部由乙方负责 施工过程中，乙方应爱护甲方设施，所有对原土建施工的损坏，包括对硬化地面、墙面、道路等，乙方应负责进行修护。 3、若施工时铁塔未安装好，所有接地应按施工要求在相应位置做好预留。 4、终端杆处电力引入搭火根据电力公司与地埋电缆施工先后确定，若终端杆已立好，市电已布放到位，则搭火及布放连接事宜由乙方负责， 若施工时电力引入还未到位，则乙方负责做好室内配电箱的连接，并按规范要求在引入侧做好电缆预留，包括预留流水弯的长度。 5、工程施工完成，乙方应对现场进行清理，保证施工现场整洁、干净。 （二）、具体施工要求 （A）、地网施工要求 1、移动基站地网的组成：按均压、等电位的原理，将工作地、保护地、防雷地组成一个联合接地网。站内各类接地线应从联合接地网上分别引入。 2、甲方提出地网的总体建设要求，基本地网面积不小于15m×20m，水平接地体长度不小于200米，垂直接地体不少于24根（2.5米/根），若由于土质原因，则相应增加接地体数量，接地体总长度不小于60米。接地体上端距地面原则上不应小于0.7m，城区基站接地电阻小于3欧姆，乡镇农村基站接地电阻小于5欧姆，原则上不得使用降阻剂、降阻棒等成品材料，若需使用必须征得甲方同意。 3、室内、室外接地要求 1、在机房内设置均压带，均压带在机架上方沿走线架布设，材料为铜材，截面不应小于3mm×30mm；走线架的两端应和均压带可靠的连接。 2、室内所有设备保护地统一接至均压带上，均压带通过4mm×40mm热镀锌扁钢通过铜铁转换与机房的地网相连。 3、室外铜排(200*60*8，8孔以上接地端，配好镀锌螺栓和螺帽)安装在馈线孔正下方10—15公分处，通过铜铁转换与室外铜牌氧焊连接，与扁铁焊接接入地网。 4、室内铜排 在该室内配电箱正下方离地10—15公分处引入一个小铜牌(100*50*8,2孔以上接地端，配好镀锌螺栓和螺帽)， 在蓄电池安装侧走线架下方，离地10—15公分处引入一个小铜牌(2孔以上接地端，配好镀锌螺栓和螺帽)。 以上铜牌固定均通过绝缘子固定在墙上，机房外墙壁扁铁引上时，扁铁固定在墙壁上。 3、铁塔接...
