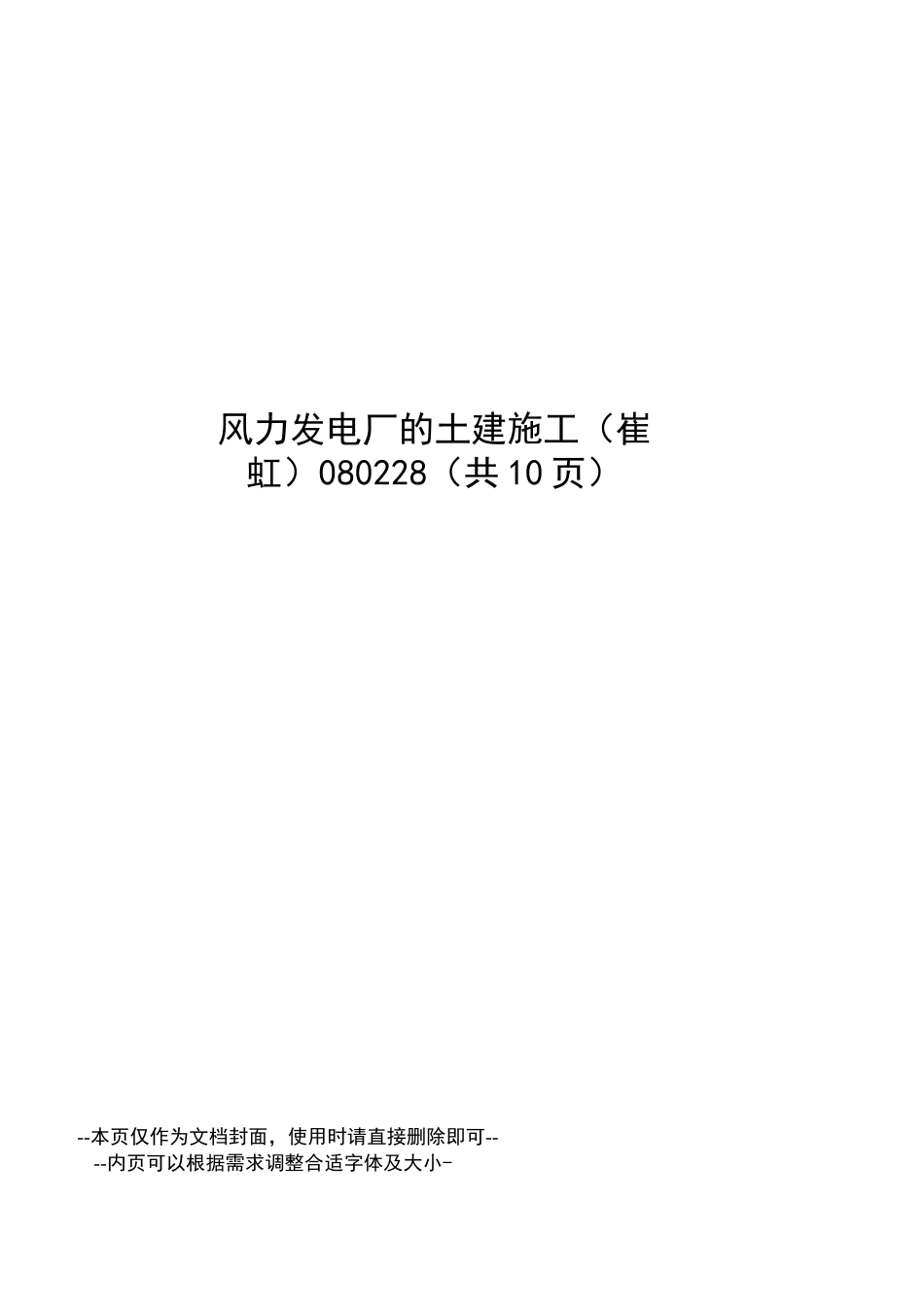

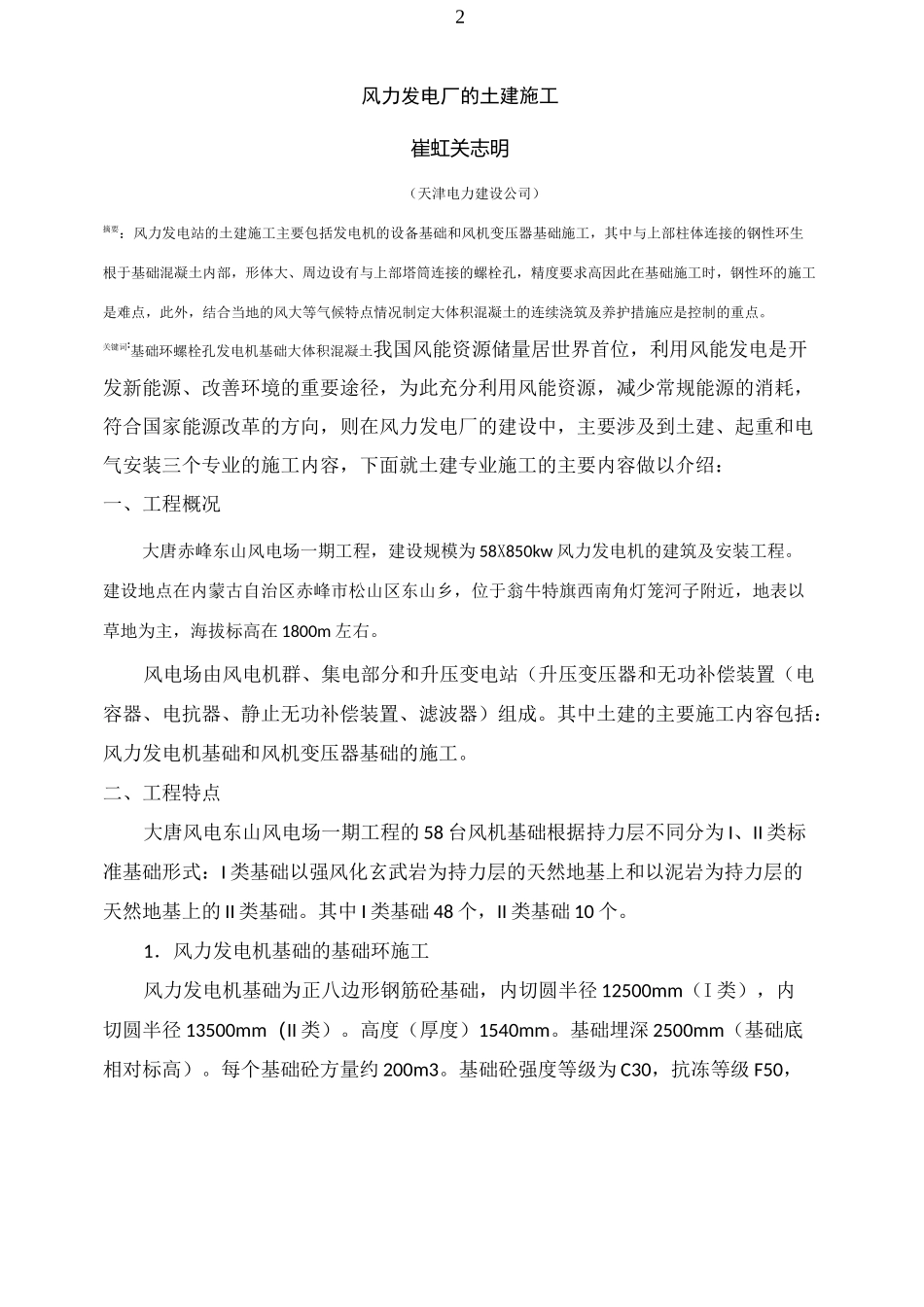

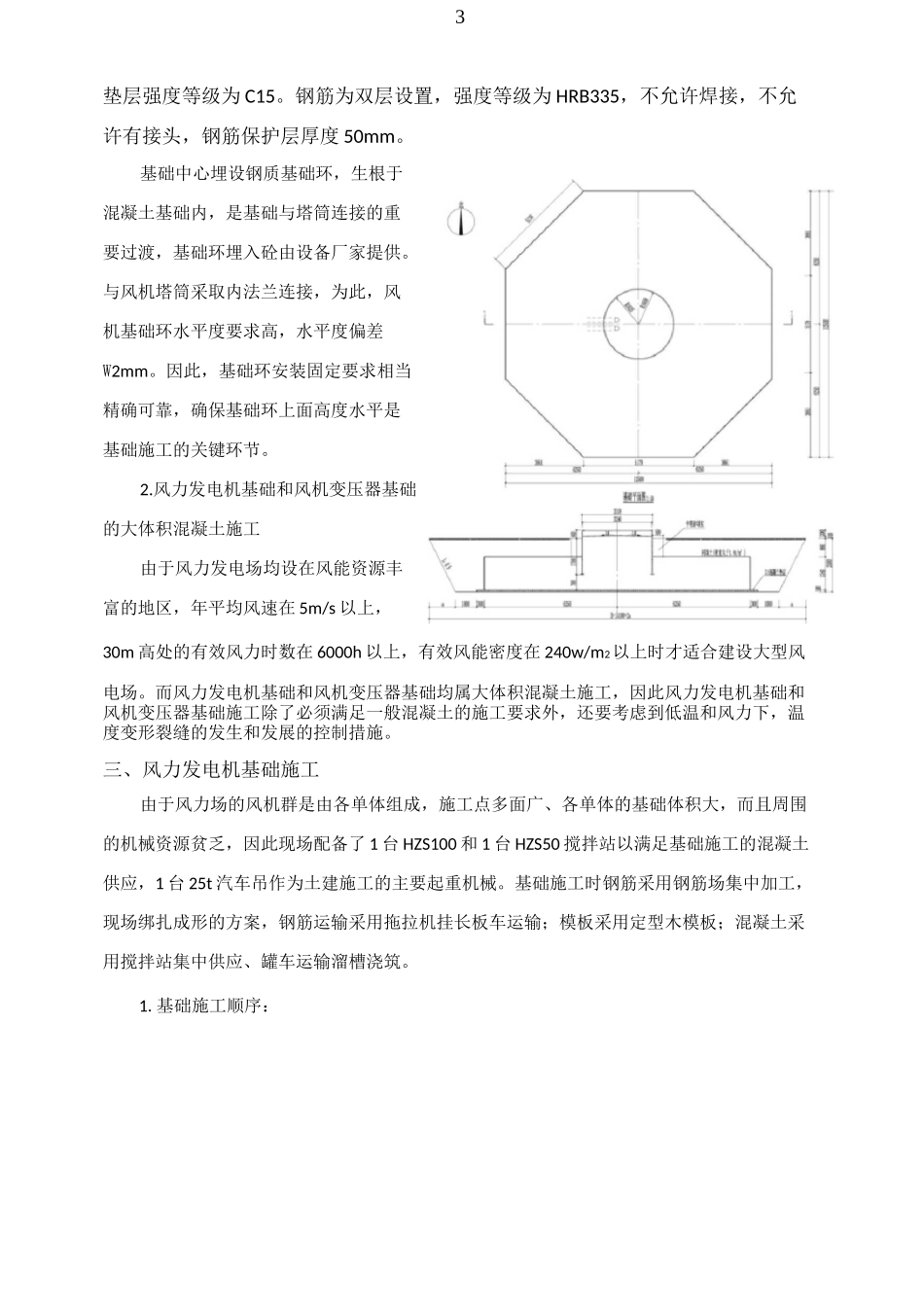

风力发电厂的土建施工（崔虹）080228（共 10 页）--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小-2风力发电厂的土建施工崔虹关志明（天津电力建设公司）摘要：风力发电站的土建施工主要包括发电机的设备基础和风机变压器基础施工，其中与上部柱体连接的钢性环生根于基础混凝土内部，形体大、周边设有与上部塔筒连接的螺栓孔，精度要求高因此在基础施工时，钢性环的施工是难点，此外，结合当地的风大等气候特点情况制定大体积混凝土的连续浇筑及养护措施应是控制的重点。关键词:基础环螺栓孔发电机基础大体积混凝土我国风能资源储量居世界首位，利用风能发电是开发新能源、改善环境的重要途径，为此充分利用风能资源，减少常规能源的消耗，符合国家能源改革的方向，则在风力发电厂的建设中，主要涉及到土建、起重和电气安装三个专业的施工内容，下面就土建专业施工的主要内容做以介绍：一、工程概况大唐赤峰东山风电场一期工程，建设规模为 58X850kw 风力发电机的建筑及安装工程。建设地点在内蒙古自治区赤峰市松山区东山乡，位于翁牛特旗西南角灯笼河子附近，地表以草地为主，海拔标高在 1800m 左右。风电场由风电机群、集电部分和升压变电站（升压变压器和无功补偿装置（电容器、电抗器、静止无功补偿装置、滤波器）组成。其中土建的主要施工内容包括：风力发电机基础和风机变压器基础的施工。二、工程特点大唐风电东山风电场一期工程的 58 台风机基础根据持力层不同分为 I、II 类标准基础形式：I 类基础以强风化玄武岩为持力层的天然地基上和以泥岩为持力层的天然地基上的 II 类基础。其中 I 类基础 48 个，II 类基础 10 个。1．风力发电机基础的基础环施工风力发电机基础为正八边形钢筋砼基础，内切圆半径 12500mm（I 类），内切圆半径 13500mm（II 类）。高度（厚度）1540mm。基础埋深 2500mm（基础底相对标高）。每个基础砼方量约 200m3。基础砼强度等级为 C30，抗冻等级 F50，3垫层强度等级为 C15。钢筋为双层设置，强度等级为 HRB335，不允许焊接，不允许有接头，钢筋保护层厚度 50mm。基础中心埋设钢质基础环，生根于混凝土基础内，是基础与塔筒连接的重要过渡，基础环埋入砼由设备厂家提供。与风机塔筒采取内法兰连接，为此，风机基础环水平度要求高，水平度偏差W2mm。因此，基础环安装固定要求相当精确可靠，确保基础环上面高度水平是基础施工的关键环节。2.风力发...
