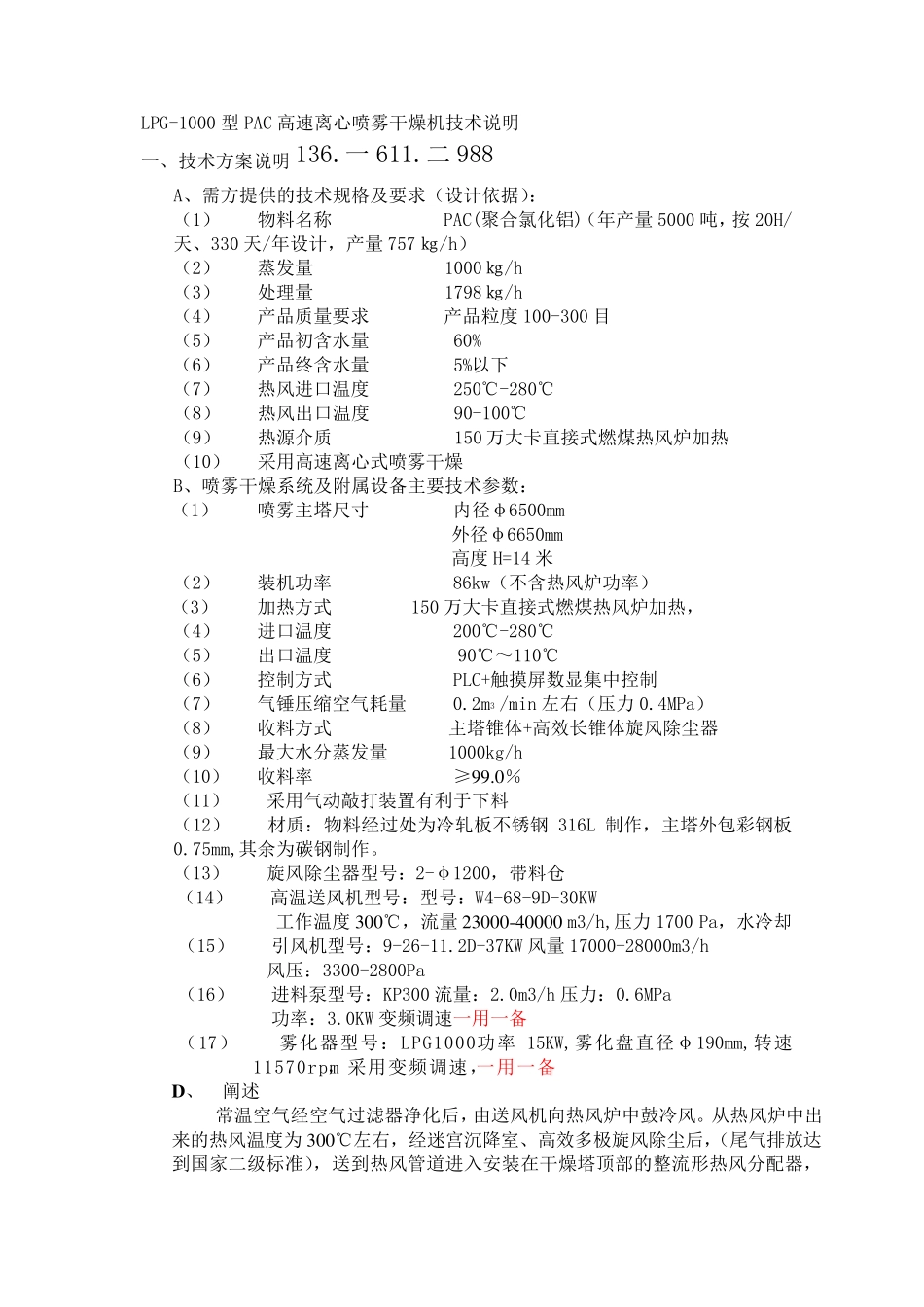

LPG-1000 型PAC 高速离心喷雾干燥机技术说明 一、技术方案说明136.一611.二988 A、需方提供的技术规格及要求(设计依据): (1) 物料名称 PAC(聚合氯化铝)(年产量5000 吨,按20H/天、330 天/年设计,产量757 ㎏/h) (2) 蒸发量 1000 ㎏/h (3) 处理量 1798 ㎏/h (4) 产品质量要求 产品粒度100-300 目 (5) 产品初含水量 60% (6) 产品终含水量 5%以下 (7) 热风进口温度 250℃-280℃ (8) 热风出口温度 90-100℃ (9) 热源介质 150 万大卡直接式燃煤热风炉加热 (10) 采用高速离心式喷雾干燥 B、喷雾干燥系统及附属设备主要技术参数: (1) 喷雾主塔尺寸 内径φ6500mm 外径φ6650mm 高度H=14 米 (2) 装机功率 86kw(不含热风炉功率) (3) 加热方式 150 万大卡直接式燃煤热风炉加热, (4) 进口温度 200℃-280℃ (5) 出口温度 90℃~110℃ (6) 控制方式 PLC+触摸屏数显集中控制 (7) 气锤压缩空气耗量 0.2m3 /min 左右(压力0.4MPa) (8) 收料方式 主塔锥体+高效长锥体旋风除尘器 (9) 最大水分蒸发量 1000kg/h (10) 收料率 ≥99.0% (11) 采用气动敲打装置有利于下料 (12) 材质:物料经过处为冷轧板不锈钢316L 制作,主塔外包彩钢板0.75mm,其余为碳钢制作。 (13) 旋风除尘器型号:2-φ1200,带料仓 (14) 高温送风机型号:型号:W4-68-9D-30KW 工作温度300℃,流量23000-40000 m3/h,压力1700 Pa,水冷却 (15) 引风机型号:9-26-11.2D-37KW 风量17000-28000m3/h 风压:3300-2800Pa (16) 进料泵型号:KP300 流量:2.0m3/h 压力:0.6MPa 功率:3.0KW 变频调速一用一备 (17) 雾化器型号:LPG1000功率15KW,雾化盘直径φ190mm,转速11570rpm,采用变频调速,一用一备 D、 阐述 常温空气经空气过滤器净化后,由送风机向热风炉中鼓冷风。从热风炉中出来的热风温度为300℃左右,经迷宫沉降室、高效多极旋风除尘后,(尾气排放达到国家二级标准),送到热风管道进入安装在干燥塔顶部的整流形热风分配器, 热风分配器将热风均匀地送入干燥塔内。 物料由蠕动泵输送到安装在干燥塔顶部的离心雾化器内,在高速离心力的作用下,雾化器将料液雾化成细小的雾滴群,使料液的表面积大大增加,然后在与热空气充分交换的情况下,水份迅速蒸发,干燥成小颗粒,随尾气进入旋风除尘器,后经引风机经水沫除尘排出。...
