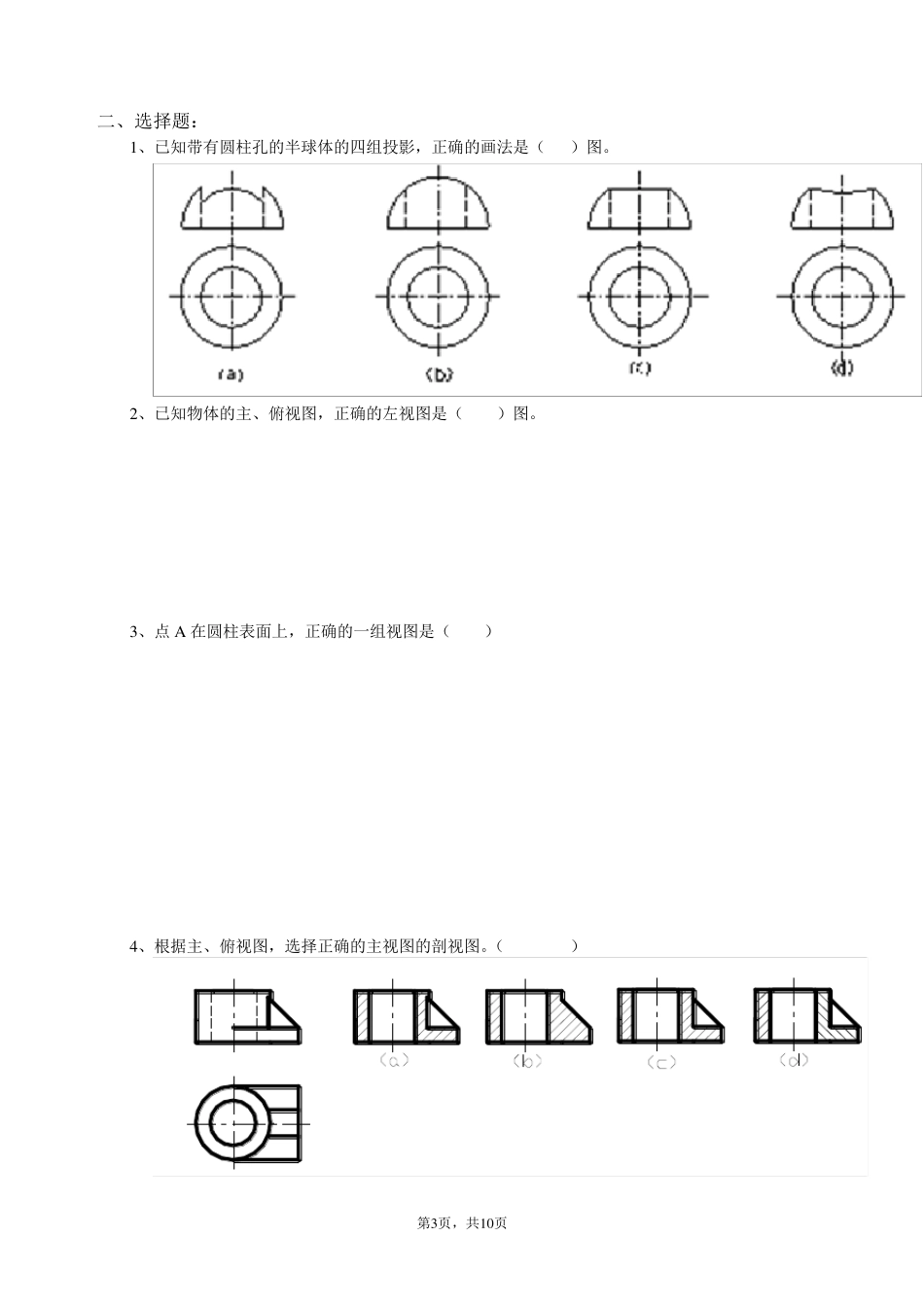

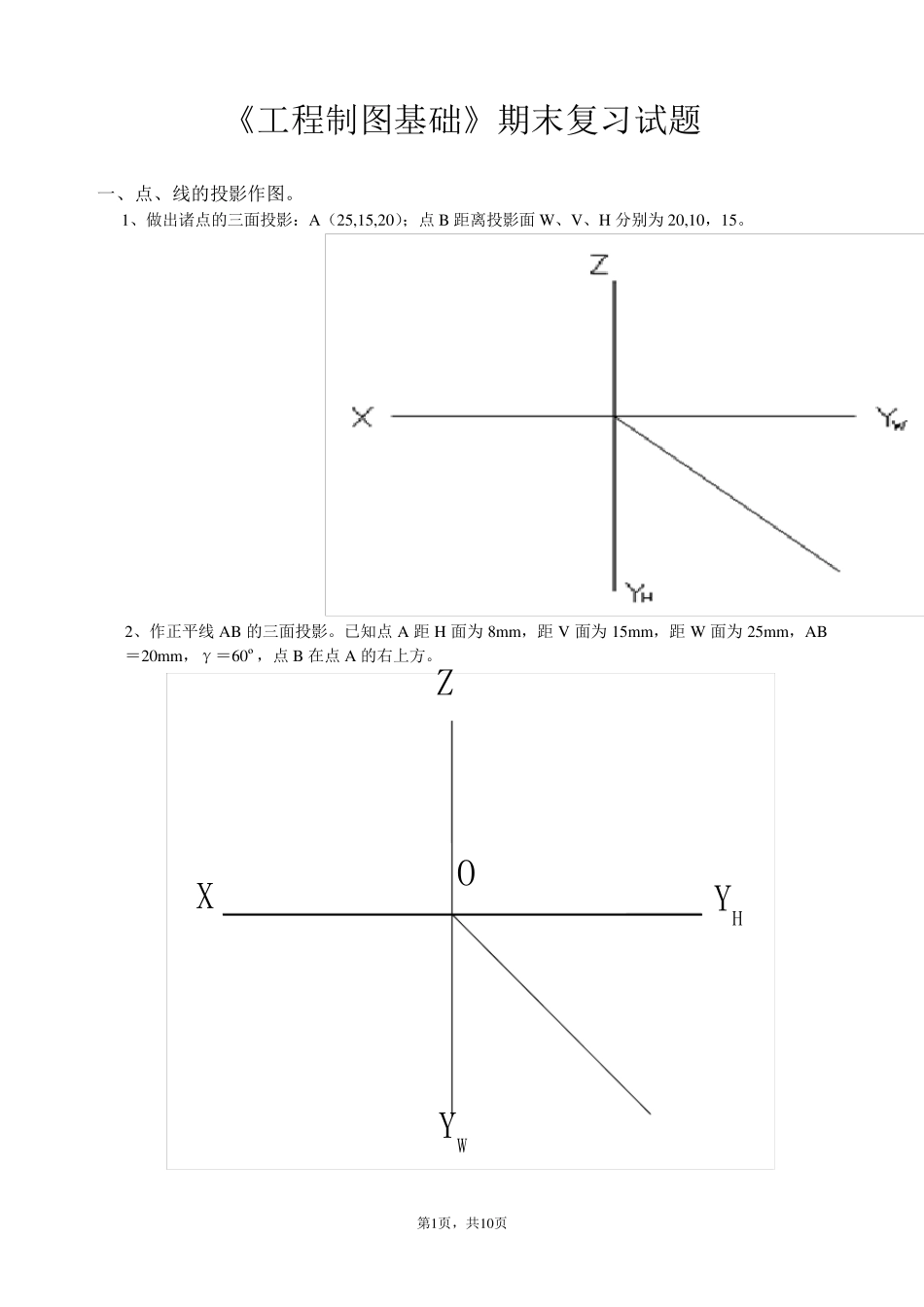

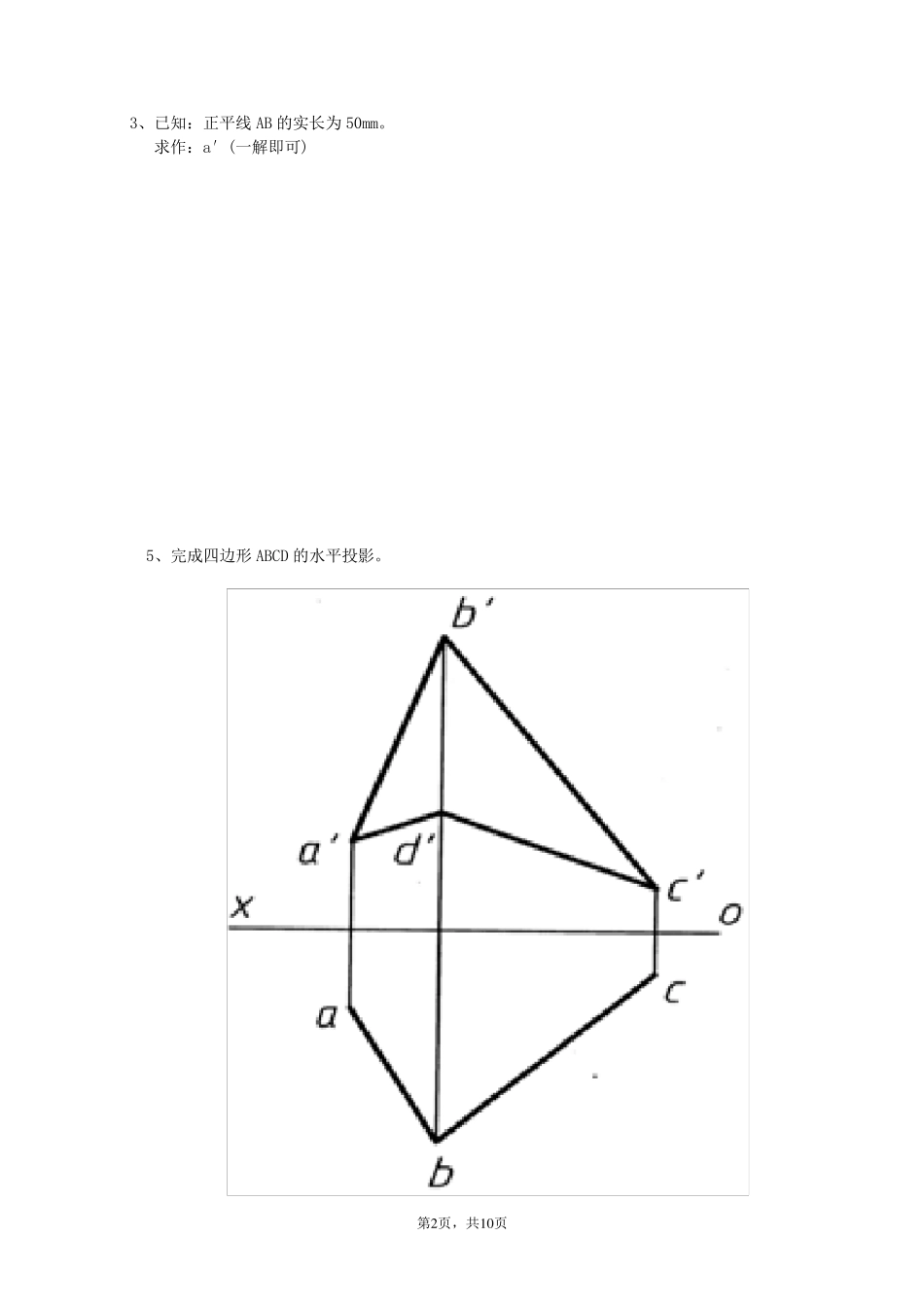

第1页，共10页 《工程制图基础》期末复习试题 一、点、线的投影作图。 1、做出诸点的三面投影：A（25,15,20）；点B 距离投影面W、V、H 分别为20,10，15。 2、作正平线AB 的三面投影。已知点A 距H 面为8mm，距V 面为15mm，距W 面为25mm，AB＝20mm，γ＝60º，点B 在 点A 的右 上 方 。 XZYHYWO 第2 页，共1 0 页 3、已知：正平线AB 的实长为50mm。 求作：a′(一解即可) 5、完成四边形 ABCD 的水平投影。 第3页，共10页 二、选择题： 1、已知带有圆柱孔的半球体的四组投影，正确的画法是（ ）图。 2、已知物体的主、俯视图，正确的左视图是（ ）图。 3、点 A 在圆柱表面上，正确的一组视图是（ ） 4、根据主、俯视图，选择正确的主视图的剖视图。（ ） 第4页，共10页 7、下面选项中，立体正确的左视图是（ ）图。 (a) (b) (c) (d) 三、已知圆锥面上点 A、点 B 一个投影，试求其另外两个投影。 0xzyHyW(b')a' 四、由已知立体的两个视图，补画第三视图。 第5 页，共1 0 页 将主视图改为全剖视图 六、补全圆柱被截切后的侧面投影。（保留作图线） 第6 页，共1 0 页 七、补全相贯线正面投影。（保留作图线） 八、补画机件三视图所缺的线条。（保留作图线） 第7 页，共1 0 页 九、将主视图改为改为适当的全剖视图。 第8页，共10页 十、螺纹1.普通细牙螺纹，大径20m m ，螺距为1.5，右旋，螺纹公差带代号为5g6g 2.梯形螺纹，大径20m m ，螺距为4m m ，双线左旋，公差带代号7e 作A—A 断面图和 B—B 断面图（键槽深 4 m m ） 通孔 第9页，共10页 作A—A 断面图和 B—B 断面图 画出 AB 向局部视图 补画主视图上的漏线 第10页，共10页 识读零件图 零件名称叫_______ ____，比例是__ _______。 图样中共有____个图形，它们分别是______________图、____________图、和___ __图。 零件的_____________端面为轴向尺寸的主要基准， _____________为径向尺寸的基准。 零件________处有螺纹，代号分别为____ ____和_____________，任意说出其中一种螺纹代号的含义 ______________________________________。 直径为￠2013.005.0圆柱表面粗糙度Ra 值为___ _____。其最大极限尺寸是_______________. 公差带代号 的含义________________________________________________ 1 一螺纹的标注为M24×1.5，表示该螺纹是 螺纹，其大径为 ___ ，螺2 距为 ，旋向为 。 2 粗牙普通螺纹，大径24，螺距 3，中径公差带代号为6g，左旋，中等旋合长度，其螺纹代号为 3 对于一定的基本尺寸，公差等级愈高，标准公差值愈 ，尺寸的精确程度愈 。 4 配合分为 5 配合的基准制有 和 两种。优先选用 。 6 剖视图可分为, ___________，___________，___________。 0.4 A-B
