新丝印技术规范VIP免费

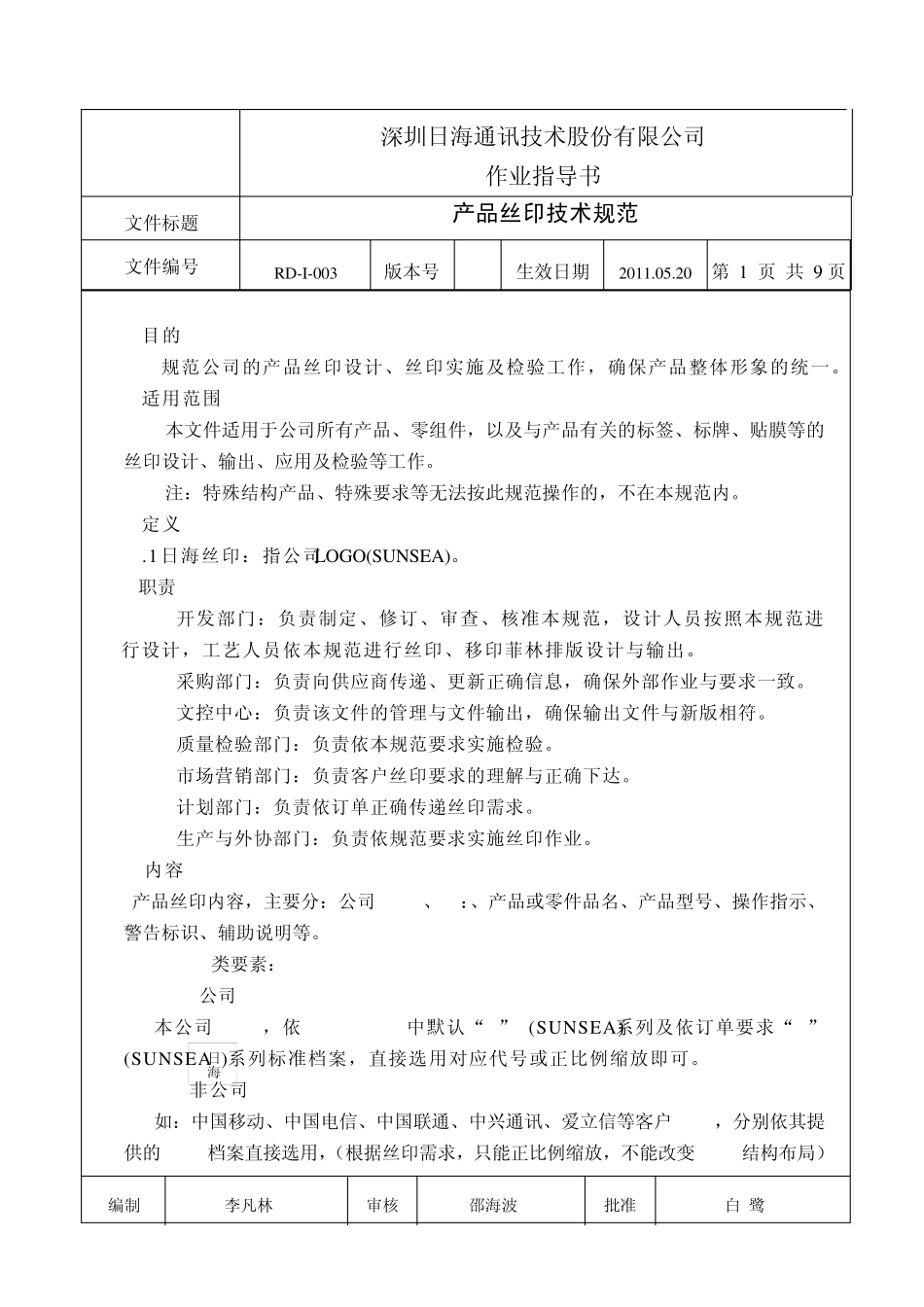

深圳日海通讯技术股份有限公司 作业指导书 文件标题 产品丝印技术规范 文件编号 RD-I-003 版本号 D1 生效日期 2011.05.20 第 1 页 共 9 页 编制 李凡林 审核 邵海波 批准 白 鹭 日海 1.目的 规范公司的产品丝印设计、丝印实施及检验工作，确保产品整体形象的统一。 2.适用范围 本文件适用于公司所有产品、零组件，以及与产品有关的标签、标牌、贴膜等的丝印设计、输出、应用及检验等工作。 注：特殊结构产品、特殊要求等无法按此规范操作的，不在本规范内。 3.定义 3.1 日海丝印：指公司LOGO(SU NSEA)。 4.职责 4.1. 开发部门：负责制定、修订、审查、核准本规范，设计人员按照本规范进行设计，工艺人员依本规范进行丝印、移印菲林排版设计与输出。 4.2. 采购部门：负责向供应商传递、更新正确信息，确保外部作业与要求一致。 4.3. 文控中心：负责该文件的管理与文件输出，确保输出文件与新版相符。 4.4. 质量检验部门：负责依本规范要求实施检验。 4.5. 市场营销部门：负责客户丝印要求的理解与正确下达。 4.6. 计划部门：负责依订单正确传递丝印需求。 4.7. 生产与外协部门：负责依规范要求实施丝印作业。 5.内容 产品丝印内容，主要分：公司 LOGO、No：、产品或零件品名、产品型号、操作指示、警告标识、辅助说明等。 5.1 LOGO类要素： 5.1.1 公司 LOGO 本公司 LOGO，依 2008VIS-A中默认“T” (SU NSEA)系列及依订单要求“Y” (SU NSEA )系列标准档案，直接选用对应代号或正比例缩放即可。 5.1.2非公司LOGO 如：中国移动、中国电信、中国联通、中兴通讯、爱立信等客户LOGO，分别依其提供的 LOGO档案直接选用，（根据丝印需求，只能正比例缩放，不能改变 LOGO结构布局） 深圳日海通讯技术股份有限公司 作业指导书 文件标题 产品丝印技术规范 文件编号 RD-I-003 版本号 D1 生效日期 2011.05.20 第 2 页 共 9 页 编制 李凡林 审核 邵海波 批准 白 鹭 当客户 LOGO有更新时，市场与设计人员须第一时间以产品变更通知单通知相关单位，并将最新档案电子档一并办理入库 5.1.3 LOGO 尺寸规格定义（单位：mm）：高度依图案和字高为依据，长度依满足 LOGO高度正比例缩放为准，保留一位小数，不做任何调整（每种 LOGO，技术中心统一提供高度 20、30、50 原始比例图档，图档格式统一为 cdr格式）。高度规格如下：20～50 数字区段中确定 20、30、50；...
