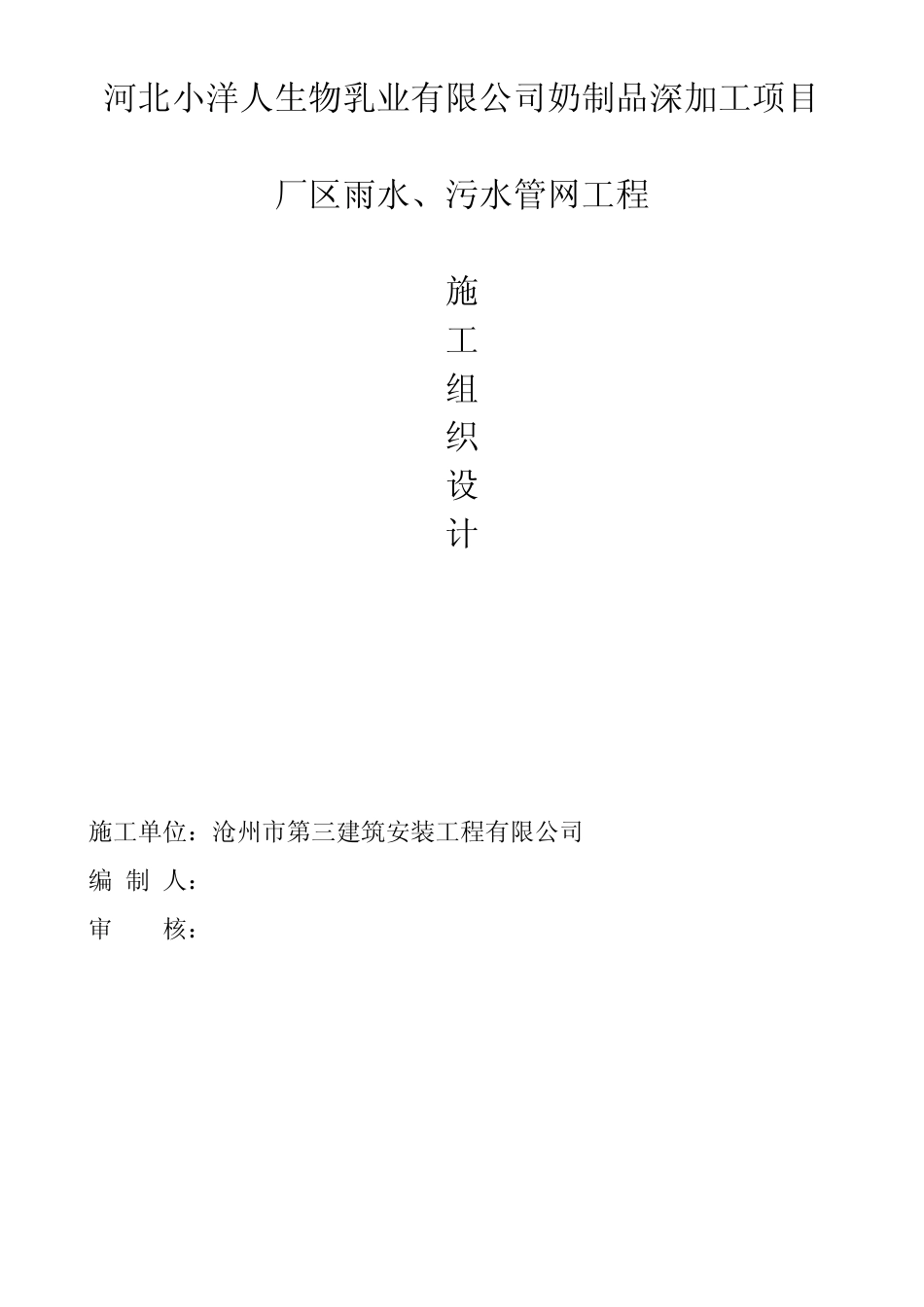

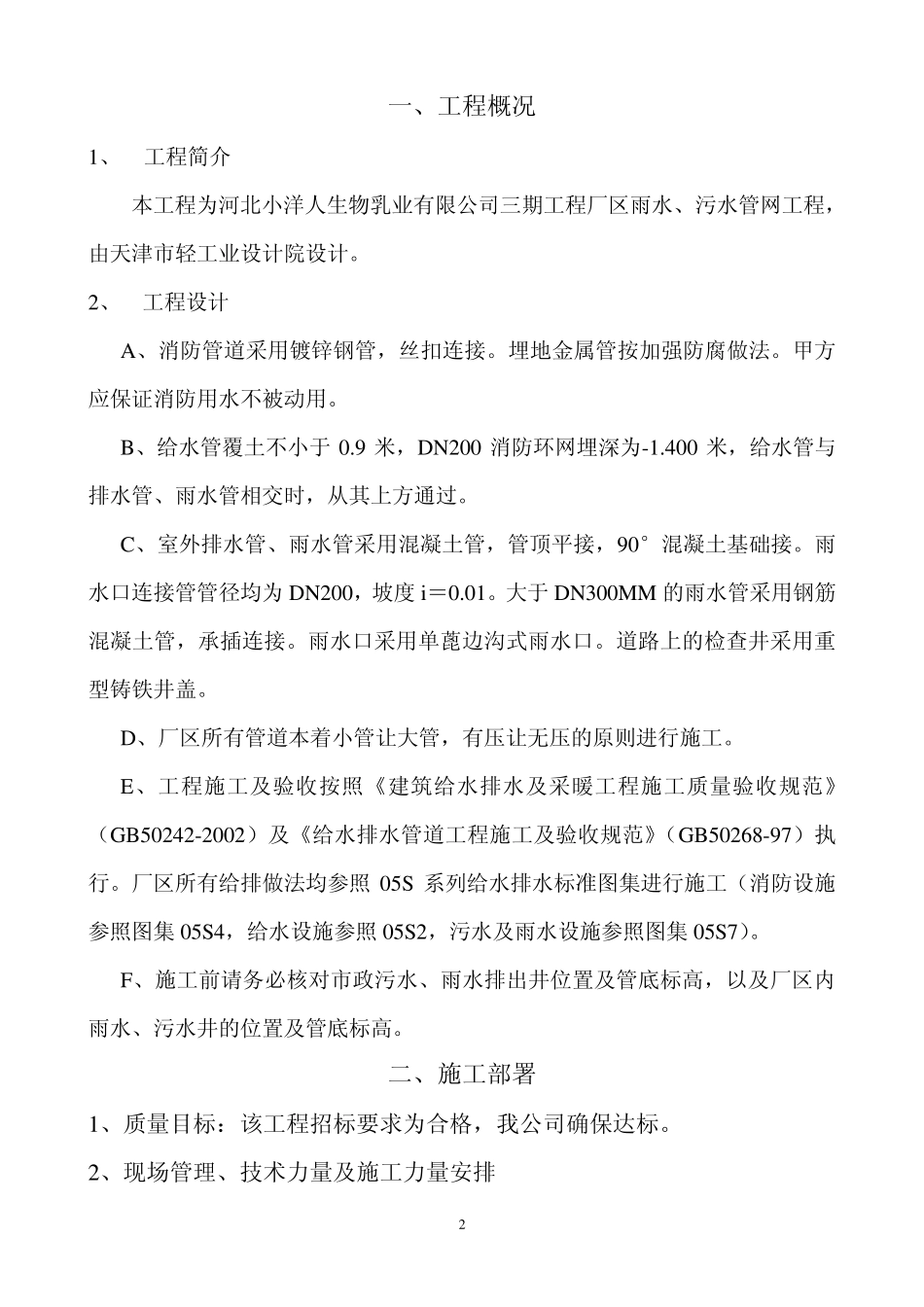

河北小洋人生物乳业有限公司奶制品深加工项目 厂区雨水、污水管网工程 施 工 组 织 设 计 施工单位：沧州市第三建筑安装工程有限公司 编 制 人： 审 核： 2 一、工程概况 1、 工程简介 本工程为河北小洋人生物乳业有限公司三期工程厂区雨水、污水管网工程，由天津市轻工业设计院设计。 2、 工程设计 A、消防管道采用镀锌钢管，丝扣连接。埋地金属管按加强防腐做法。甲方应保证消防用水不被动用。 B、给水管覆土不小于0.9 米，DN200 消防环网埋深为-1.400 米，给水管与排水管、雨水管相交时，从其上方通过。 C、室外排水管、雨水管采用混凝土管，管顶平接，90°混凝土基础接。雨水口连接管管径均为DN200，坡度 i＝0.01。大于DN300MM 的雨水管采用钢筋混凝土管，承插连接。雨水口采用单蓖边沟式雨水口。道路上的检查井采用重型铸铁井盖。 D、厂区所有管道本着小管让大管，有压让无压的原则进行施工。 E、工程施工及验收按照《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）及《给水排水管道工程施工及验收规范》（GB50268-97）执行。厂区所有给排做法均参照 05S 系列给水排水标准图集进行施工（消防设施参照图集 05S4，给水设施参照 05S2，污水及雨水设施参照图集 05S7）。 F、施工前请务必核对市政污水、雨水排出井位置及管底标高，以及厂区内雨水、污水井的位置及管底标高。 二、施工部署 1、质量目标：该工程招标要求为合格，我公司确保达标。 2、现场管理、技术力量及施工力量安排 3 2 .1 组织机构：为全面完成本工程的各项施工生产任务，我们将按“项目法”组织施工，实行项目集团承包，建立以项目经理为首的管理层，开展目标方针管理；成立项目经理部，由项目经理代表企业法人，对工程质量、进度、安全文明施工、科学管理、经济效益等全面负责，项目经理下设 8 大员（施工员、质检员、安全员、试验员、材料员、预算员、劳资员、资料员），关键岗位均持证上岗，机构设置能覆盖施工全过程，岗位齐全，责任明确。组织机构详见下图： 项目经理 ↓ 施 安 质 材 预 劳 资 试 工 全 检 料 算 资 料 验 员 员 员 员 员 员 员 员 ↓ 班组长 2 .2 劳动组织：承包集团对劳务层实行包工制，并签定劳务合同，明确各自的责任、权利，确保劳务合同的履行。所有参加施工人员，根据工期要求，按组建的各作业班组组织施工。 2 .3 施工准备工作计划 序号 项目 准...
