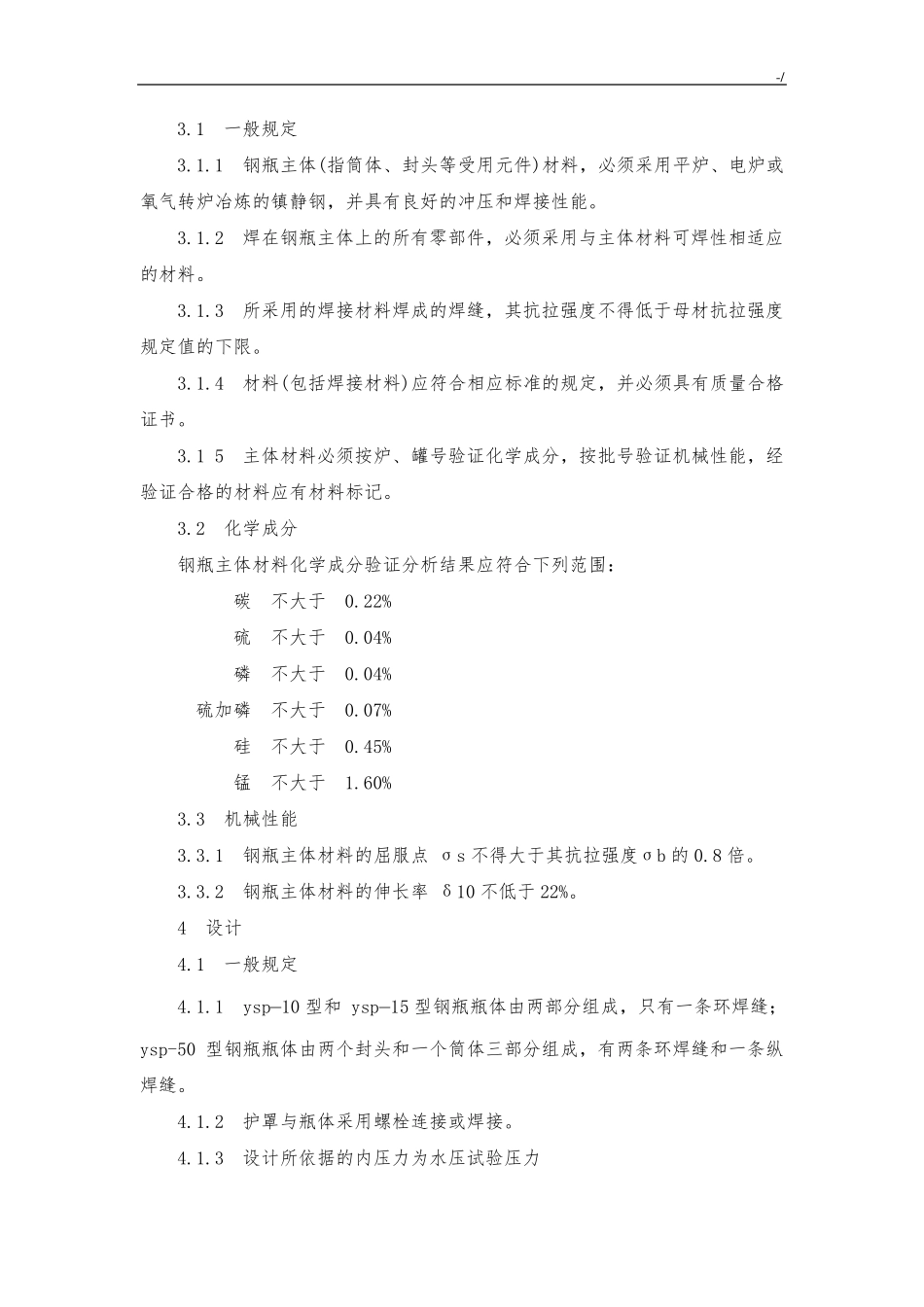

-/ 液化石油气钢瓶 GB 5842-86 本 标 准 适 用 于 正 常 环 境 温 度 (-40--+60℃ )下 使 用 的 、 试 验 压 力 为2.36 MPa(24kgf/cm2)， 水 容 积 为23.5L、 35.5L、 118L 可 重 复 盛 装 液 化 石 油 气 的 钢 质焊 接 气 瓶 (以 下 简 称 钢 瓶 )。 1.定 义 和 符 号 1.1 定 义 1.1.1 液 化 石 汕 气 ： 本 标 准 系 指 以 丙 烷 和 异 丁 烷 为 主 要 成 分 的 混 合 物 ， 其中 丙 烷 组 分 不 得 超 过 65%xB： (摩 尔 分 数 )。 1.1.2 公 称 工 作 压 力 ： 系 指 钢 瓶 按 规 定 的 重 量 充 装 ， 温 度 为 60℃ 时 瓶 内 介贩 的 饱 和 蒸 气 压 。 1.2 符 号 b 焊 缝 对 口 错 边 量 ， mm； Dg 钢 瓶 公 称 直 径 ， mm； D1 钢 瓶 内 直 径 ， mm； D0 钢 瓶 外 直 径 ， mm； d 弯 曲 试 验 弯 轴 直 径 ， mm； E 对 接 焊 缝 棱 角 高 度 ， mm； e 钢 瓶 同 一 截 面 最 大 最 小 直 径 差 ， mm； K 椭 圆 形 封 头 形 状 系 数 ; p0 钢 瓶 爆 破 压 力 ， MPa(kgf／ cm^2)； Ph 钢 瓶 试 验 压 力 ， MPa(kgf／ cm^2)； s 瓶 体 (筒 体 )壁 厚 ， mm； s01 筒 体 设 计 最 小 壁 厚 ， mm； s02 封 头 设 计 最 小 壁 厚 ， mm； sb 最 小 壁 厚 实 测 值， mm； σb 抗拉强度 ， MPa(kgf／ mm^2); σba 抗拉强度 实 测 值， MPa(kgf/mm^2)； -/ σs 屈服点，MPa(kgf／mm^2)； XB 物质B 的物质的量与混合物的物质的量之比； δ10 长试样伸长率，%： φ 焊缝系数； π△D 圆周长公差，mm； △H 封头总高公差， mm； 2 钢瓶规格及型式 2.1 钢瓶规格(见表 1) 表 1 参 数 规 格 ysp—10 ysp─15 ysp—50 钢瓶内直径 mm 314 314 400 水容积 L ＞23.5 ＞35.5 ≥118 底座外直径，mm 240 240 400 护罩外直径，mm 190 190 钢瓶高度 mm 535 680 1215 充装重量Kg ≤10 ≤15 ≤50 2.2 型式(见图 1) 3.材料 -/ 3.1 一般规定 3.1.1 钢瓶主体(指筒体、封头等受用元件)材料，必须采用平炉、电炉或氧气转炉冶炼的镇静钢，并具有良好的冲压和焊接性能。...
