液晶驱动板程序烧录方法教程VIP免费

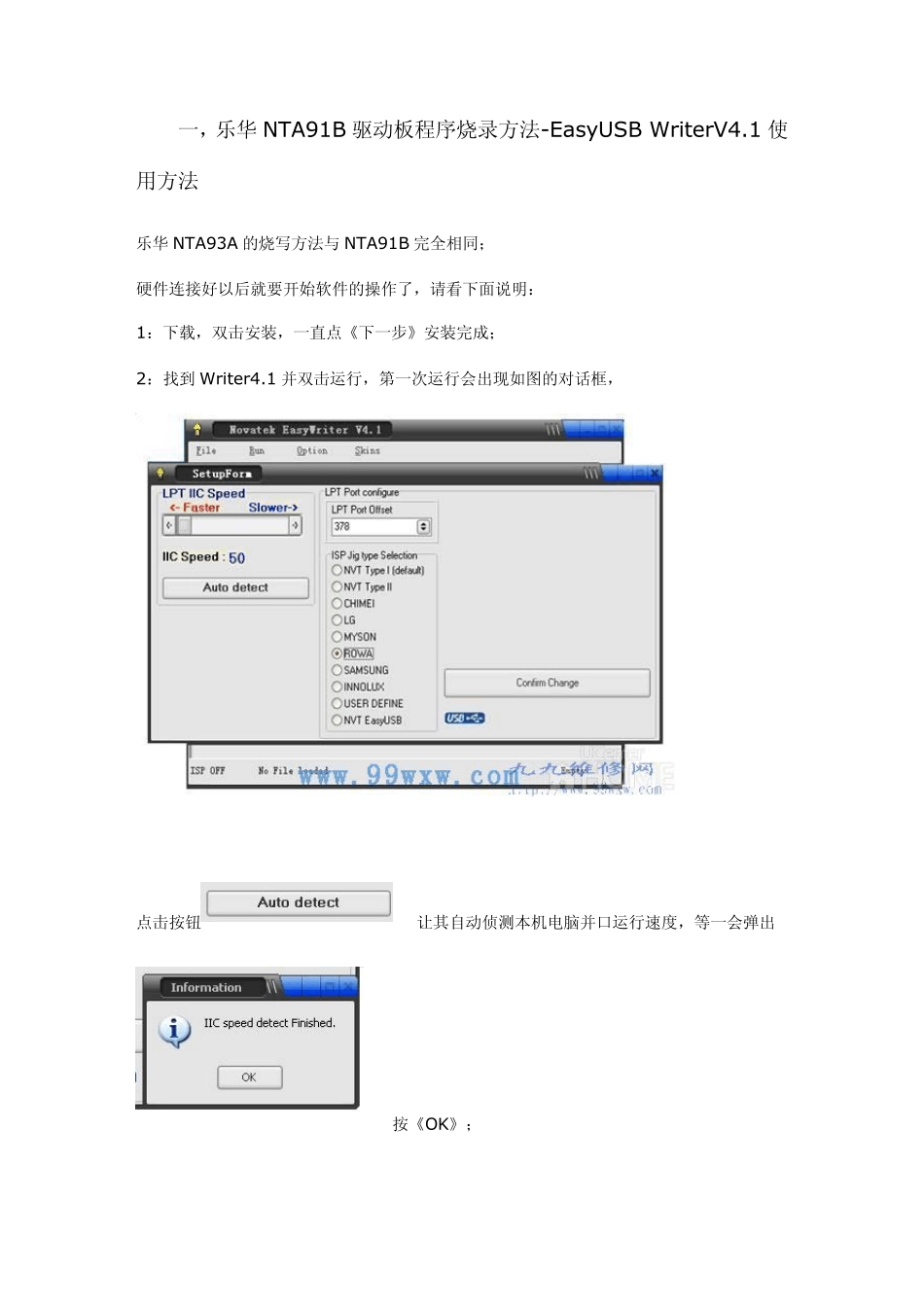

液晶驱动板程序烧录方法教程_第1页
1/22

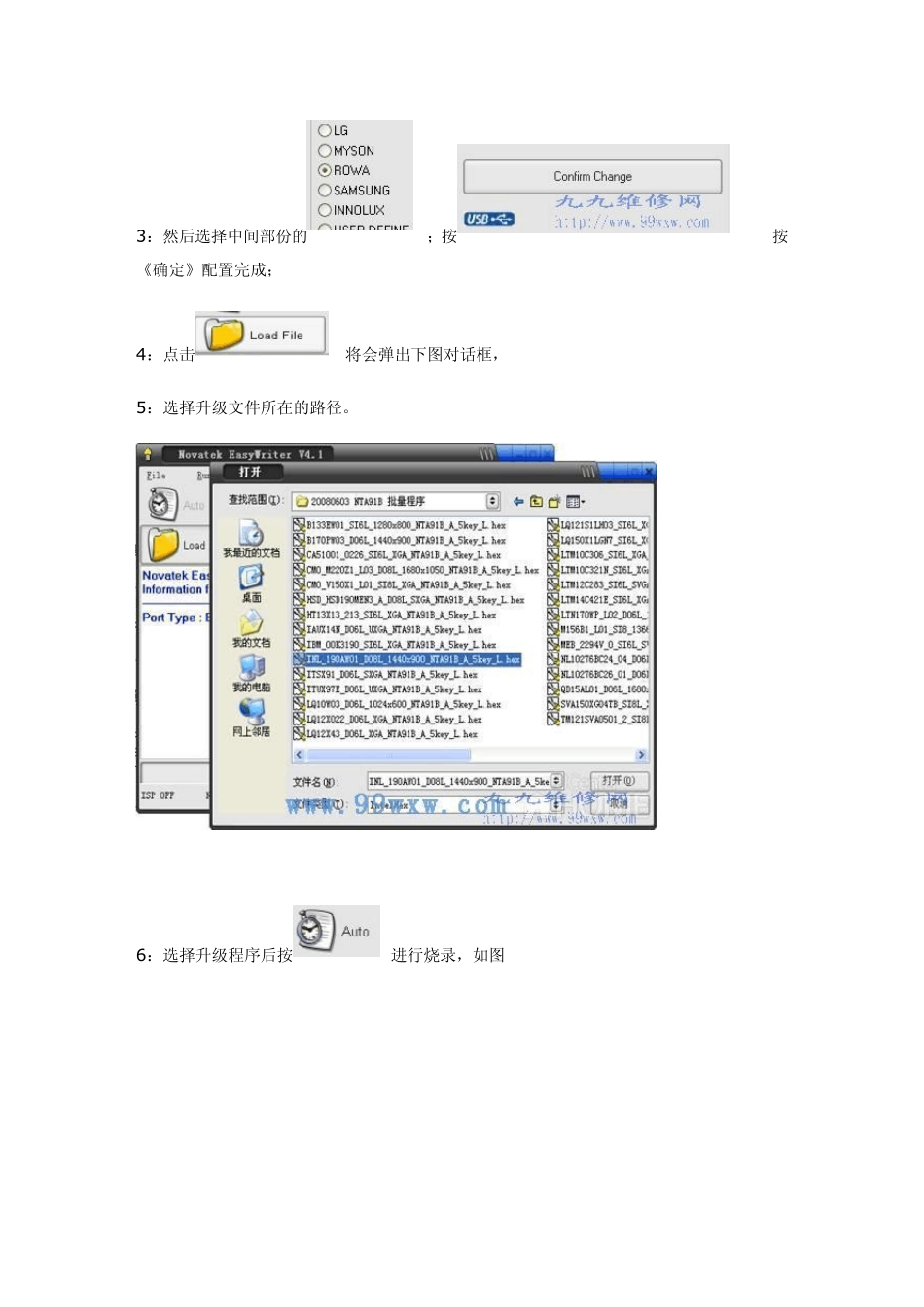

液晶驱动板程序烧录方法教程_第2页
2/22

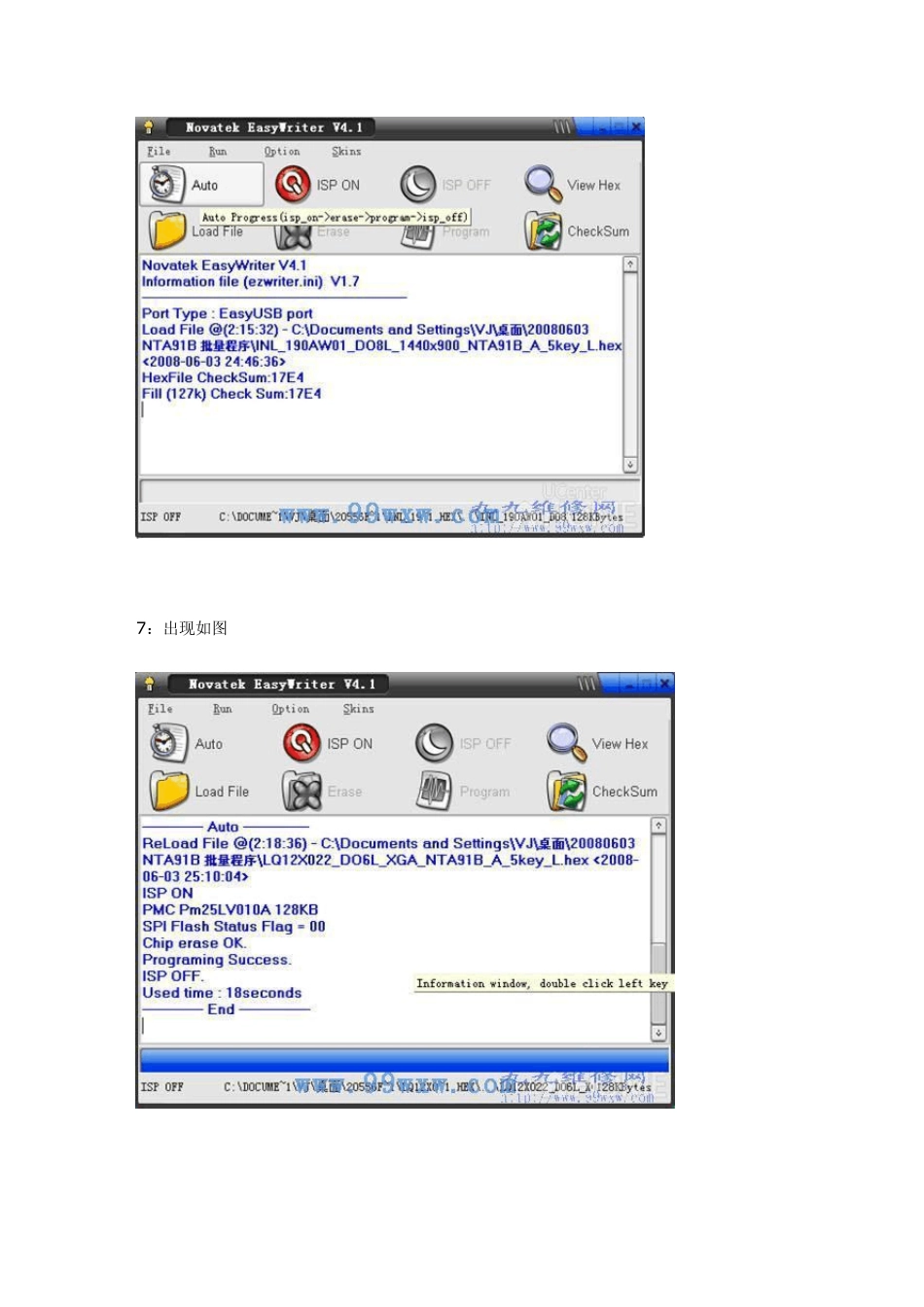

液晶驱动板程序烧录方法教程_第3页
3/22
一,乐华NTA91B 驱动板程序烧录方法-Easy USB WriterV4.1 使用方法 乐华NTA93A 的烧写方法与NTA91B 完全相同; 硬件连接好以后就要开始软件的操作了,请看下面说明: 1:下载,双击安装,一直点《下一步》安装完成; 2:找到 Writer4.1 并双击运行,第一次运行会出现如图的对话框, 点击按钮让其自动侦测本机电脑并口运行速度,等一会弹出 按《OK》; 3:然后选择中间部份的;按 按《确定》配置完成; 4:点击将会弹出下图对话框, 5:选择升级文件所在的路径。 6:选择升级程序后按进行烧录,如图 7 :出现如图 进度条到最后,且有, Used Time:18seconds ---------END-------- 的信息时,升级完成。程序升级完后系统会自动开机。到此升级完成; 》常见升级失败的情况处理 失败情况 1:如出现图的提示则是连接失败的情况,请检查线是否连接好,板卡和升级板是否有接上 12V 电源。 失败情况 2:如果升级失败且重复多次都无法升级成功, 先点击然后尝试点击擦除 MCU,再升级。 二, 鼎科 GM2621 通用板程序烧录说明-软件篇 下面我们向大家介绍一下鼎科 GM2621通用板程序烧录说明的软件操作方法 要用的软件是: 1:如果你的电脑没有安装过上面两款软件,那么请安装上面的前一个软件,然后电脑重启,这个很重要; 2:电脑重启以后接着安装第二个软件,安装完了以后会在桌面有个图标 3:我们双击桌面的这个,打开软件,界面如下图: 4:打开软件界面以后,我们就要进行一些相关的设置,才可以正常使用, 首先点击上图中工具栏中的这个图标,或者点击菜单栏的 >>(connection setup),出现下图的设置界面:根据你的主机串口所插位置《COM1,COM2》设置好如下图所示:,点保存设置; 5:上面的步骤设置好以后,我们点击菜单栏的>>debug ON,出现如下图所示提示,按 OK, 下图为联接成功的提示: 如果出现下图提示,为联接失败,请检查编程器与驱动板的相关线路,电源等: 连接成功以后,我们就可以进入下一步操作了; 6:点击菜单栏中,选择最下面第二个《batch》,如下面: 出现这个图后,下一步就是查找你的屏对应适用的程序了,找程序就点一下没有字的那个小框格,如图: 就是这里的这个小框: 7:点一下那个只有两个黑点没有字的小框后就会出现如下图示,找到你需要烧录的程序路径: 看到这个图后,就是选取你要的程序了,选程序就是击一下程序,然后点击一下<打开>如下图 8:出现如上图以后...
