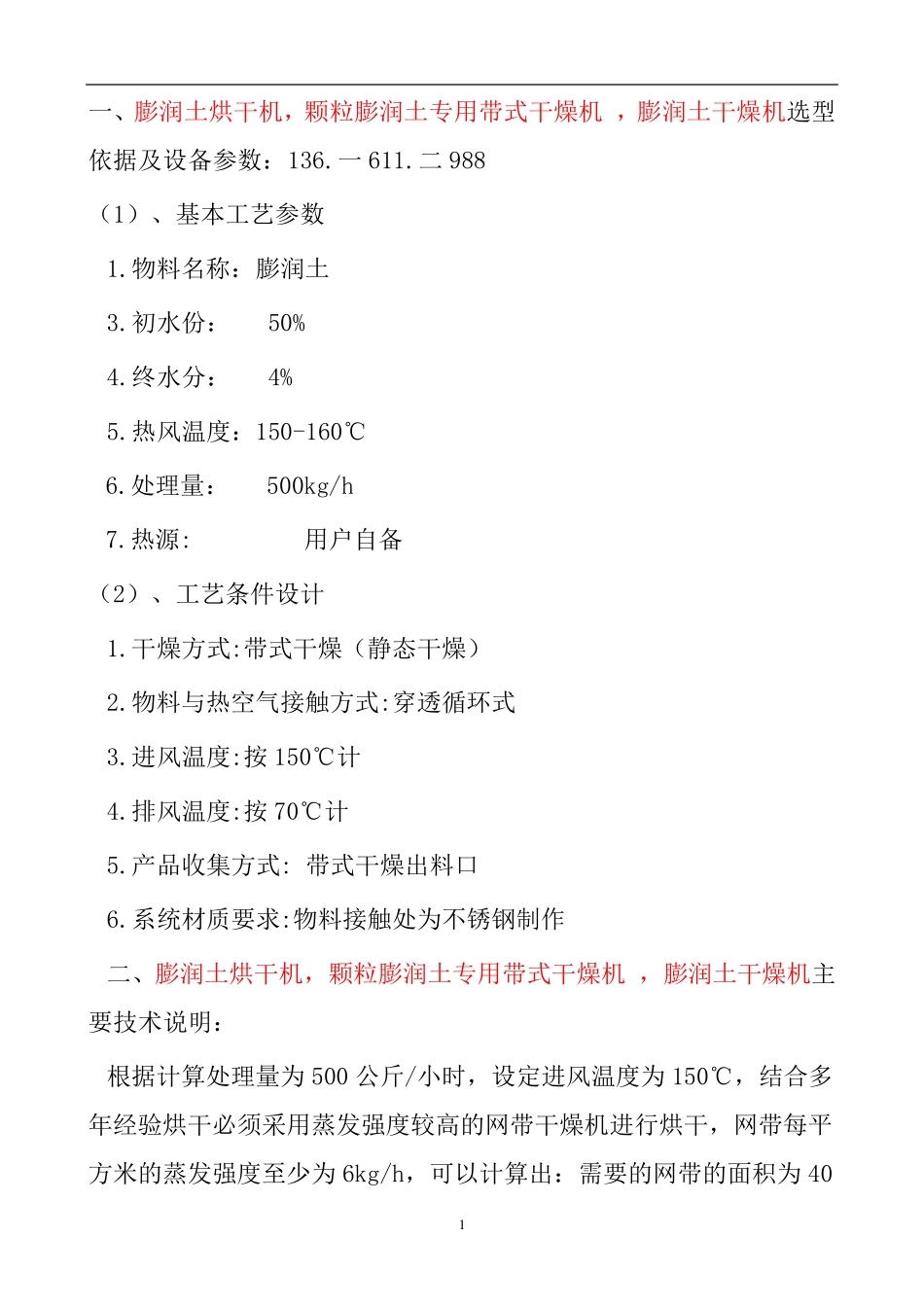

1 一、膨润土烘干机，颗粒膨润土专用带式干燥机 ，膨润土干燥机选型依据及设备参数：136.一611.二988 （1）、基本工艺参数 1.物料名称：膨润土 3.初水份： 50% 4.终水分： 4% 5.热风温度：150-160℃ 6.处理量： 500kg/h 7.热源: 用户自备 （2）、工艺条件设计 1.干燥方式:带式干燥（静态干燥） 2.物料与热空气接触方式:穿透循环式 3.进风温度:按150℃计 4.排风温度:按70℃计 5.产品收集方式: 带式干燥出料口 6.系统材质要求:物料接触处为不锈钢制作 二、膨润土烘干机，颗粒膨润土专用带式干燥机 ，膨润土干燥机主要技术说明： 根据计算处理量为500 公斤/小时，设定进风温度为150℃，结合多年经验烘干必须采用蒸发强度较高的网带干燥机进行烘干，网带每平方米的蒸发强度至少为6kg/h，可以计算出：需要的网带的面积为40 2 平方左右即可满足烘干要求；结合实践经验冰考虑一定余量选型为DW-2X20 带式烘干机一台（网带总面积为40m2），设备运行方式为连续式干燥作业。 （1）、设备名称 DW-2×20 型单层带式干燥机； （2）、设备使用条件及要求 1.使用地点：国内； 2.用于干燥：膨润土； 3.设备采用物料经过处为不锈钢制作，且实现连续进、出料； 4.干燥机要求自带控制系统； （3）、带式干燥机性能参数 1.传动功率：36KW； 2.热风温度：80℃～150℃； 3.尾气温度：60℃～70℃； 4.网带速度：V=0.4～0.6m/min，电磁调速； 5.网带宽:2m（有效宽度）； 6.干燥单元：10 个； （4）、对外围条件的要求 电：380V，50HZ 三、膨润土烘干机，颗粒膨润土专用带式干燥机 ，膨润土干燥机设备原理概述及操作描述： 3 （1）设备概述 本干燥机主要针对该物料设计而成。设备包括：加料段、传动装置、热风（循环）系统、网带、主机壳体（支座）、尾气排湿系统及电控柜等；其主要设计特点为：整个系统分为10 个相对独立的干燥单元，温度设定自动控制，干燥均匀，热效率高；针对该物料必须要连续干燥且要表面受热均匀的特点，热风循环采用穿透循环的方式，传热均匀，确保干燥质量。 设备采用物料经过处为不锈钢制作，确保设备连续、稳定的运行；每个循环单元设计快开清洗门，以方便定期清扫和维护保养；含湿尾气合理排放。 （2）技术特点 1、在干燥过程中，热风自下而上或自上而下穿过物料,增大了物料与热空气的接触面积,提高了干燥速率。 2、整台设备的材质采用符合食品级要求的不锈钢及碳钢组合材质进行制作。内...
