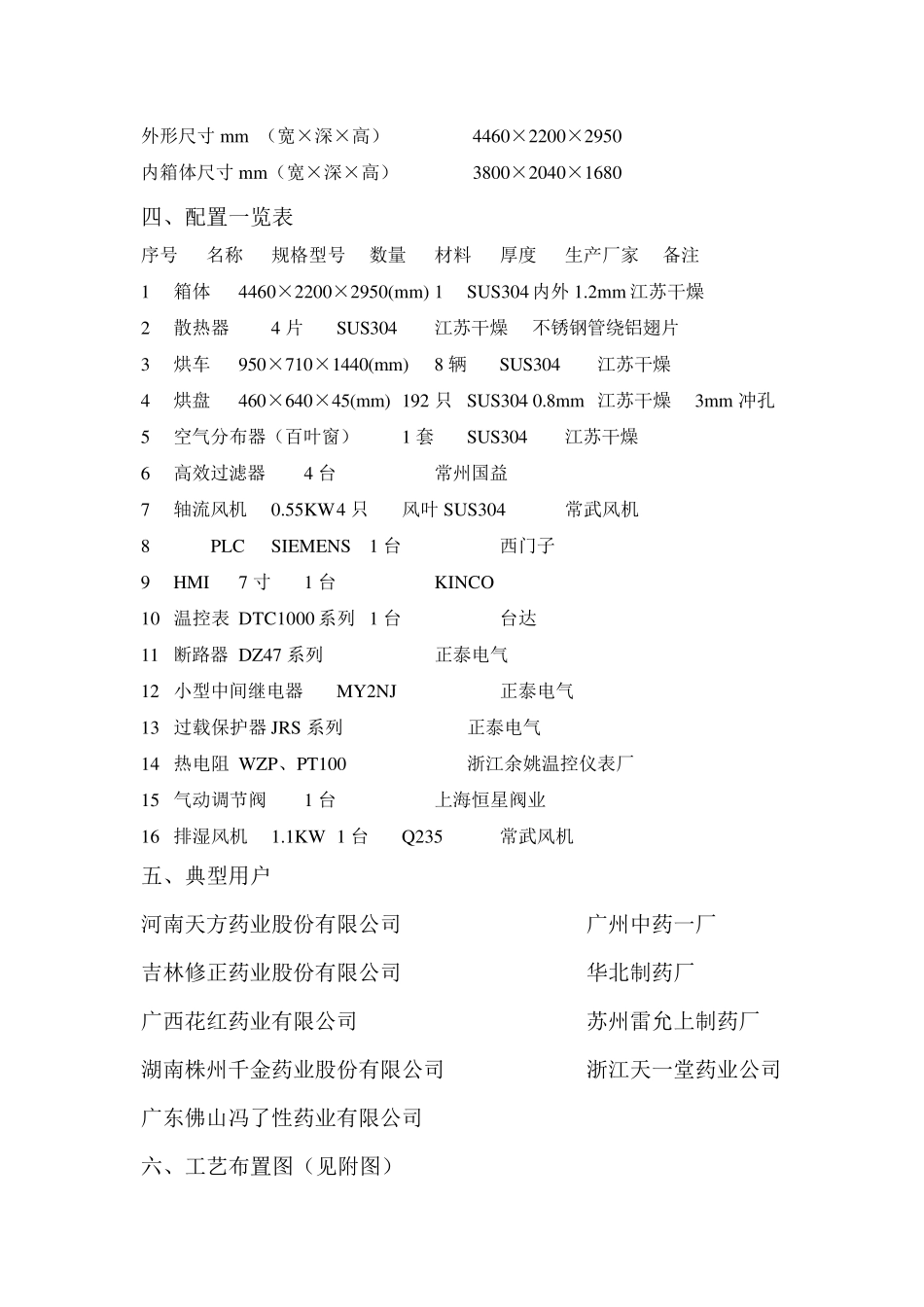

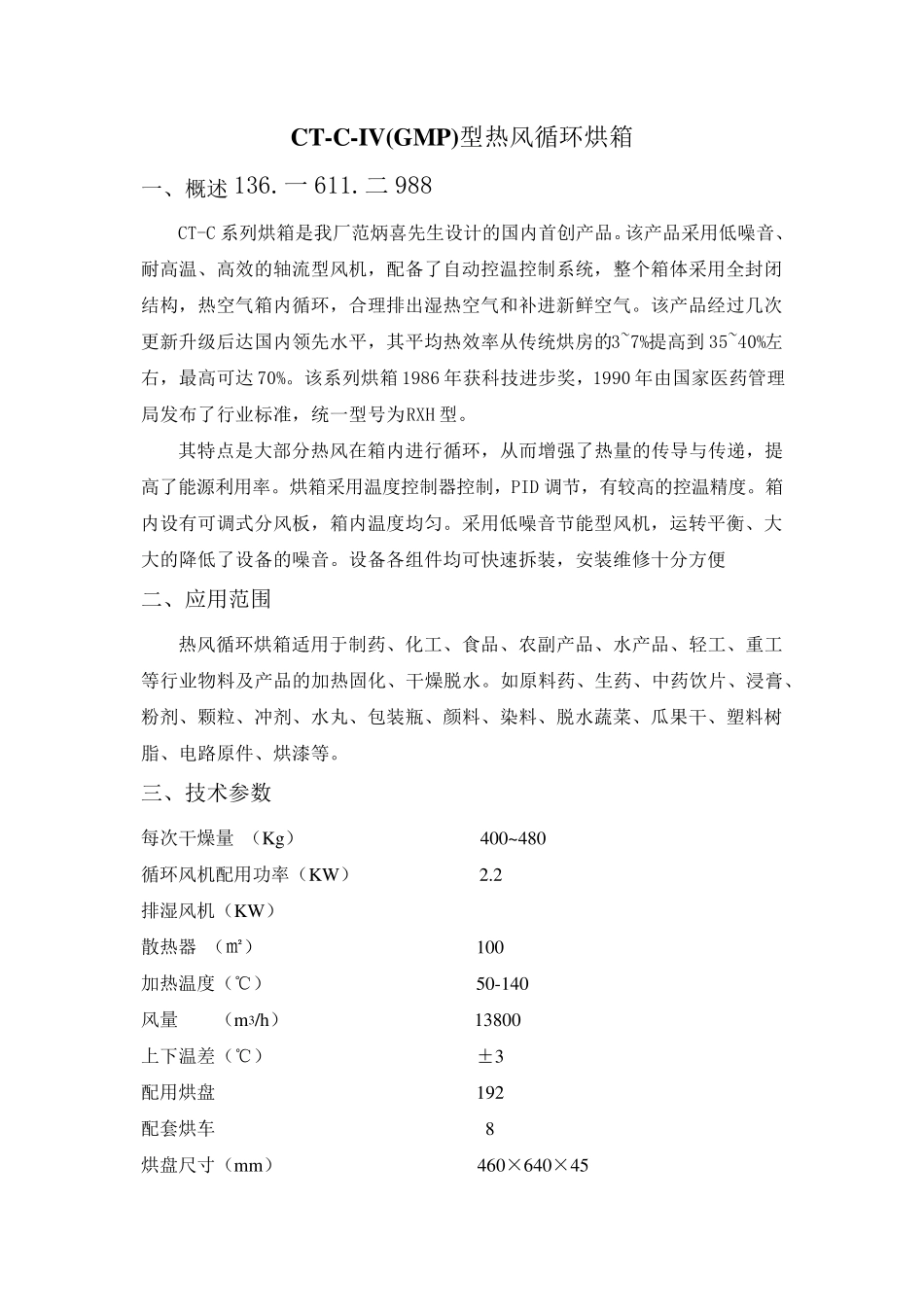

CT-C-IV(GMP)型热风循环烘箱 一、概述136.一611.二988 CT-C 系列烘箱是我厂范炳喜先生设计的国内首创产品。该产品采用低噪音、耐高温、高效的轴流型风机，配备了自动控温控制系统，整个箱体采用全封闭结构，热空气箱内循环，合理排出湿热空气和补进新鲜空气。该产品经过几次更新升级后达国内领先水平，其平均热效率从传统烘房的3~7%提高到35~40%左右，最高可达70%。该系列烘箱1986 年获科技进步奖，1990 年由国家医药管理局发布了行业标准，统一型号为RXH 型。 其特点是大部分热风在箱内进行循环，从而增强了热量的传导与传递，提高了能源利用率。烘箱采用温度控制器控制，PID 调节，有较高的控温精度。箱内设有可调式分风板，箱内温度均匀。采用低噪音节能型风机，运转平衡、大大的降低了设备的噪音。设备各组件均可快速拆装，安装维修十分方便 二、应用范围 热风循环烘箱适用于制药、化工、食品、农副产品、水产品、轻工、重工等行业物料及产品的加热固化、干燥脱水。如原料药、生药、中药饮片、浸膏、粉剂、颗粒、冲剂、水丸、包装瓶、颜料、染料、脱水蔬菜、瓜果干、塑料树脂、电路原件、烘漆等。 三、技术参数 每次干燥量 （Kg） 400~480 循环风机配用功率（KW） 2.2 排湿风机（KW） 散热器 （㎡） 100 加热温度（℃） 50-140 风量 （m3/h） 13800 上下温差（℃） ±3 配用烘盘 192 配套烘车 8 烘盘尺寸（mm） 460×640×45 外形尺寸mm （宽×深×高） 4460×2200×2950 内箱体尺寸mm（宽×深×高） 3800×2040×1680 四、配置一览表 序号 名称 规格型号 数量 材料 厚度 生产厂家 备注 1 箱体 4460×2200×2950(mm) 1 SUS304 内外1.2mm 江苏干燥 2 散热器 4 片 SUS304 江苏干燥 不锈钢管绕铝翅片 3 烘车 950×710×1440(mm) 8 辆 SUS304 江苏干燥 4 烘盘 460×640×45(mm) 192 只 SUS304 0.8mm 江苏干燥 3mm 冲孔 5 空气分布器（百叶窗） 1 套 SUS304 江苏干燥 6 高效过滤器 4 台 常州国益 7 轴流风机 0.55KW 4 只 风叶SUS304 常武风机 8 PLC SIEMENS 1 台 西门子 9 HMI 7 寸 1 台 KINCO 10 温控表 DTC1000 系列 1 台 台达 11 断路器 DZ47 系列 正泰电气 12 小型中间继电器 MY2NJ 正泰电气 13 过载保护器 JRS 系列 正泰电气 14 热电阻 WZP、PT100 浙江余姚温控仪表厂 15 气动调节阀 1 台 上海...
