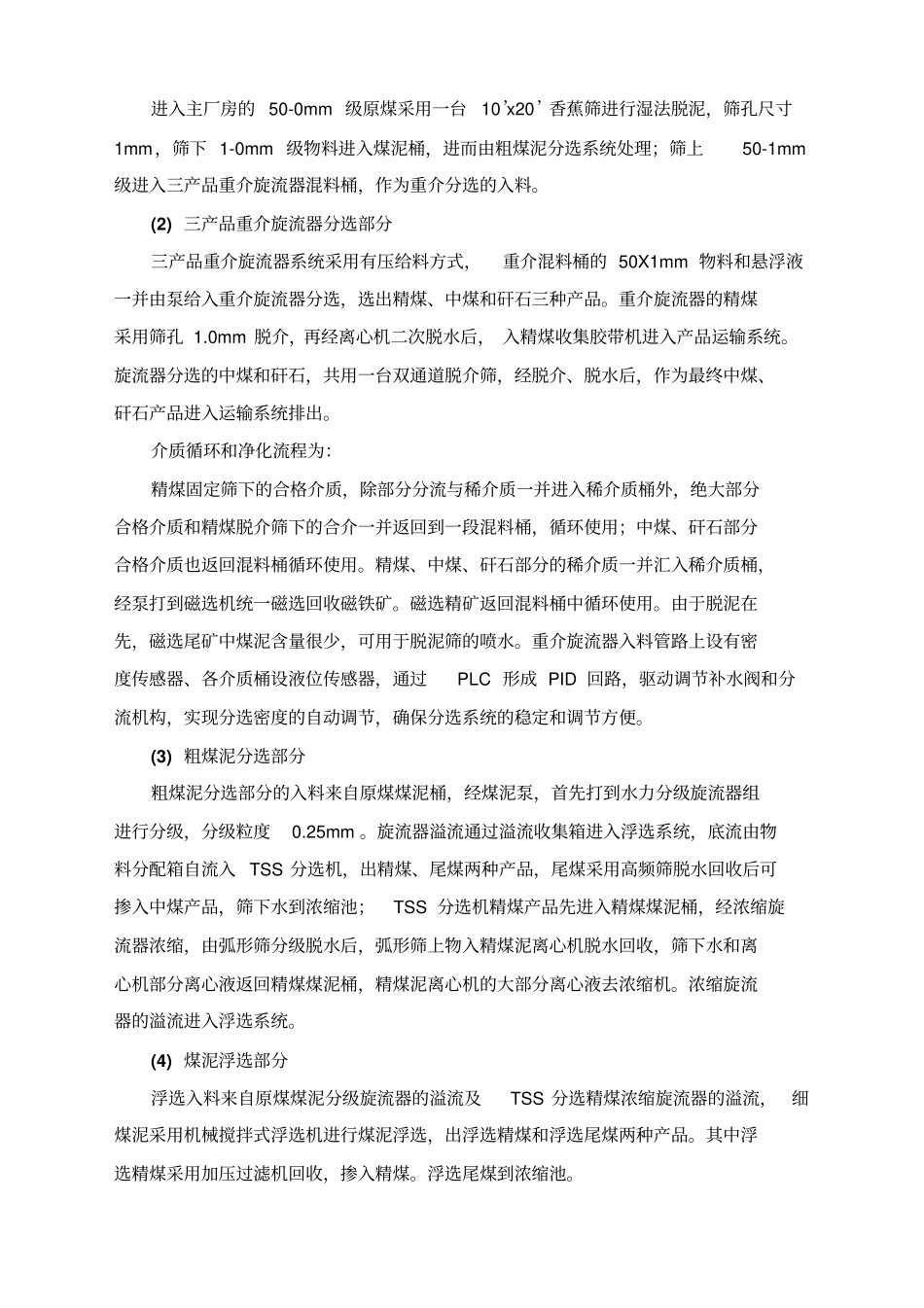

山西 XX 环保能源开发股份有限公司五阳煤矿选煤厂培训手册第 1 部分 全厂系统介绍1.1 全厂流程概述五阳选煤厂设计原煤洗选能力为2.4Mt/a 。选煤厂年工作330d ，日工作 16h，每天两班生产，一班检修。选煤厂日入洗原煤能力7273t ，小时入洗原煤能力455t 。五阳选煤厂为矿井型选煤厂，主要入洗五阳矿井生产的原煤。从五阳煤矿原煤资料看，原煤灰分中等，粘结指数G为 20 左右，挥发分 Vdaf 为 10%-20% ，煤种以瘦煤和贫瘦煤为主。原煤可选性属易选。产品结构：通过分选，产品分别为洗精煤、中煤、煤泥及矸石。洗精煤指标：九级精煤，Ad:9.0%～9.5%， Mt<12%，粒度 0～50 ㎜。全厂选煤工艺流程， 详见附图泰戈特主厂房工艺流程图No.2719-0101 。由图中可以看出，整个工艺系统按功能的不同可分为五大部分：1)原煤脱泥；2)50~1mm 级三产品重介旋流器分选；3)1~0.25mm粗煤泥 TSS 分选；4)0.25~0mm级细煤泥浮选；5)煤泥水处理。(1) 原煤脱泥部分原煤准备利用矿井现有生产系统， 经筛分破碎作业完成50mm 分级破碎。50~0mm物料入储煤场储存，经转载入主厂房分选。进入主厂房分选的原煤粒度上限为50mm 。进入主厂房的 50-0mm 级原煤采用一台10’x20’香蕉筛进行湿法脱泥，筛孔尺寸1mm，筛下 1-0mm 级物料进入煤泥桶，进而由粗煤泥分选系统处理；筛上50-1mm级进入三产品重介旋流器混料桶，作为重介分选的入料。(2) 三产品重介旋流器分选部分三产品重介旋流器系统采用有压给料方式，重介混料桶的 50X1mm 物料和悬浮液一并由泵给入重介旋流器分选，选出精煤、中煤和矸石三种产品。重介旋流器的精煤采用筛孔 1.0mm 脱介，再经离心机二次脱水后， 入精煤收集胶带机进入产品运输系统。旋流器分选的中煤和矸石，共用一台双通道脱介筛，经脱介、脱水后，作为最终中煤、矸石产品进入运输系统排出。介质循环和净化流程为：精煤固定筛下的合格介质，除部分分流与稀介质一并进入稀介质桶外，绝大部分合格介质和精煤脱介筛下的合介一并返回到一段混料桶，循环使用；中煤、矸石部分合格介质也返回混料桶循环使用。精煤、中煤、矸石部分的稀介质一并汇入稀介质桶，经泵打到磁选机统一磁选回收磁铁矿。磁选精矿返回混料桶中循环使用。由于脱泥在先，磁选尾矿中煤泥含量很少，可用于脱泥筛的喷水。重介旋流器入料管路上设有密度传感器、各介质桶设液位传感器，通过PLC 形成 PID 回路，驱动调节补水阀和分流机构，实现分选密度的自动...
