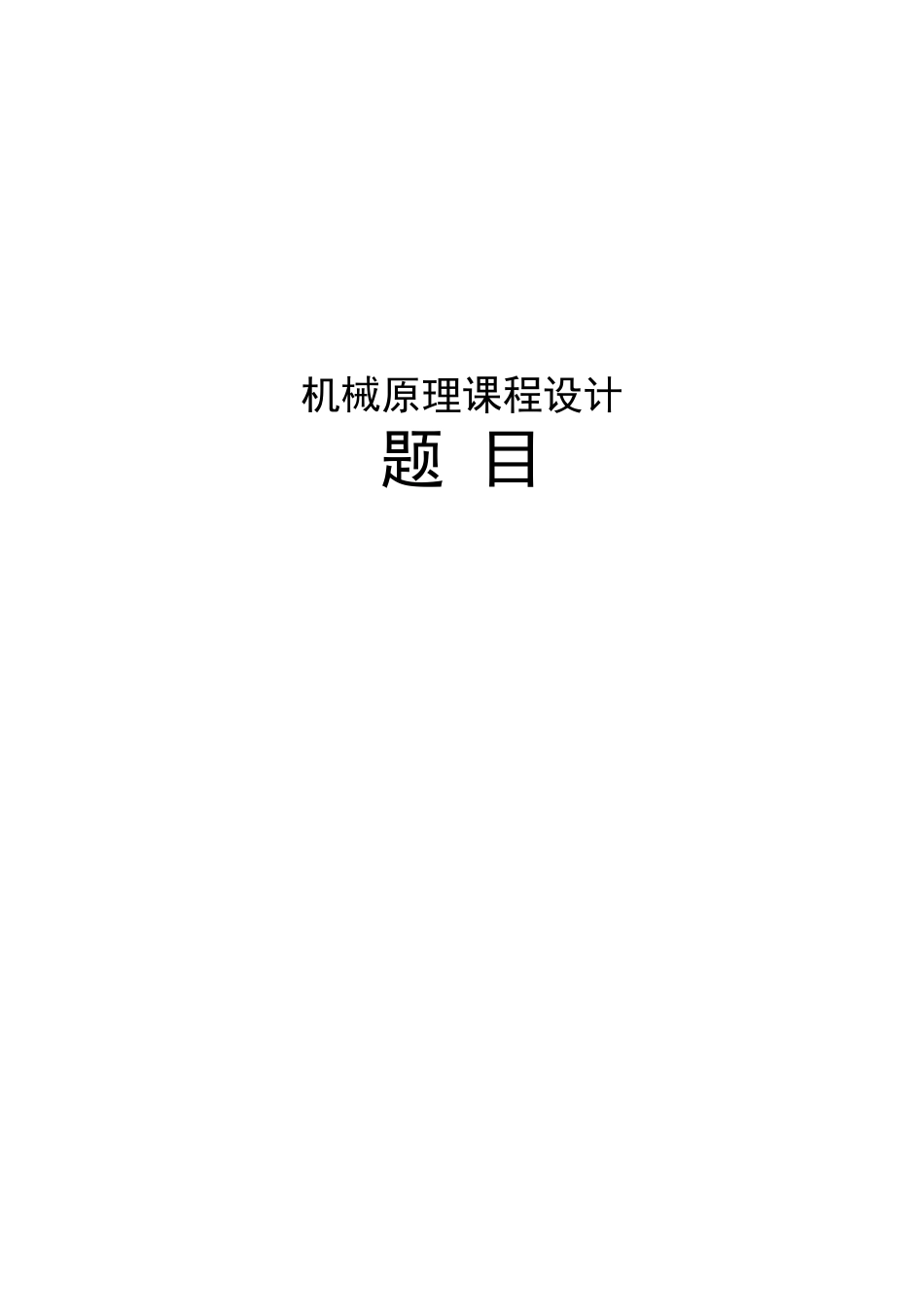

要求： 1、一人选定一题； 2、编写课程设计说明书（电子版）； 3、完成上交截止时间：第 18周周五。 机械原理课程设计 题 目 1、盒子打印记号器 一、设计题目 对于包装好的纸盒上，为了商品的某种需要而打印一种记号。它的动作主要有三个： （1） 送料到打印工位； （2） 打印记号； （3） 将产品输出。 二、设计要求 1. 基本参数 表1 基本参数 2. 纸盒宽：70—100（mm），纸盒高：30—50（mm）； 3. 产品重量：5—10 N ； 4 . 要求机构的结构简单紧凑、运动灵活可靠、易于加工制造。 三、设计任务 1 . 工艺动作要求拟定运动循环图； 2 . 进行送料夹紧机构、打印机构和输出机构的机构选型； 3 . 机械运动方案的评定和选择； 4 . 按选定的电动机和执行机构运动参数拟定运动方案； 5 . 画出运动方案图； 6 . 对运动机构和执行机构进行运动尺寸计算。 生产率（次/min） 60 70 80 纸盒长度（mm） 100—150 150—200 120—180 2、洗瓶机构设计 一.设计题目 设计洗瓶机的推瓶机构 洗瓶机有关部件的工作情况如图1 所示，待洗的瓶子放在两个同向转动的导辊上，导辊带动瓶子旋转，当推头M把瓶子推向前进时，转动着的刷子就把瓶子外面洗净了。当前一个瓶子将洗刷完毕时，后一个待洗的瓶子已送入导辊待推。 图1 洗瓶机工作情况示意图 二.设计要求 （1）瓶子尺寸：大端直径 D=80mm，长 l=200mm，小端直径 d=25mm。 （2） 推瓶机构应使推头M以接近均匀的速度推瓶，推进距离 L=600mm，然后推头快速返回原位，准备第二个工作循环。 （3）按生产率的要求，推程平均速度为 v=45mm/s，返回的平均速度为工作行程三倍。 （4）机构的传动性能好，结构紧凑，制造方便。 3 、推瓶机构 一． 设计题目 对于瓶子的回收在利用，由于回收的瓶子需要把表面的商标及污物清洗干净，所以对于回收的瓶子必须清洗，而且是回收利用的第一步，也是比较关键的一步。于是就有了各种洗瓶机构，虽然洗瓶机构形形色色，但是综观它们的工作过程，都需要有一个前提部署，那就是把瓶子给推到洗的工作位置。于是就有了我们需要的推瓶机构。 它的工作行程为推头把瓶子推向前进时，转动的刷子就把瓶子外面洗净了。当前一个瓶子洗刷完毕是，后一个待洗的瓶子已送如导轮待推。如图所示： 图 1 洗瓶侧面图 图 2 洗瓶正面图 二． 设计要求： （1）瓶子尺寸为：大端直径 d=80mm，长 l=200mm ; （2）推瓶...
