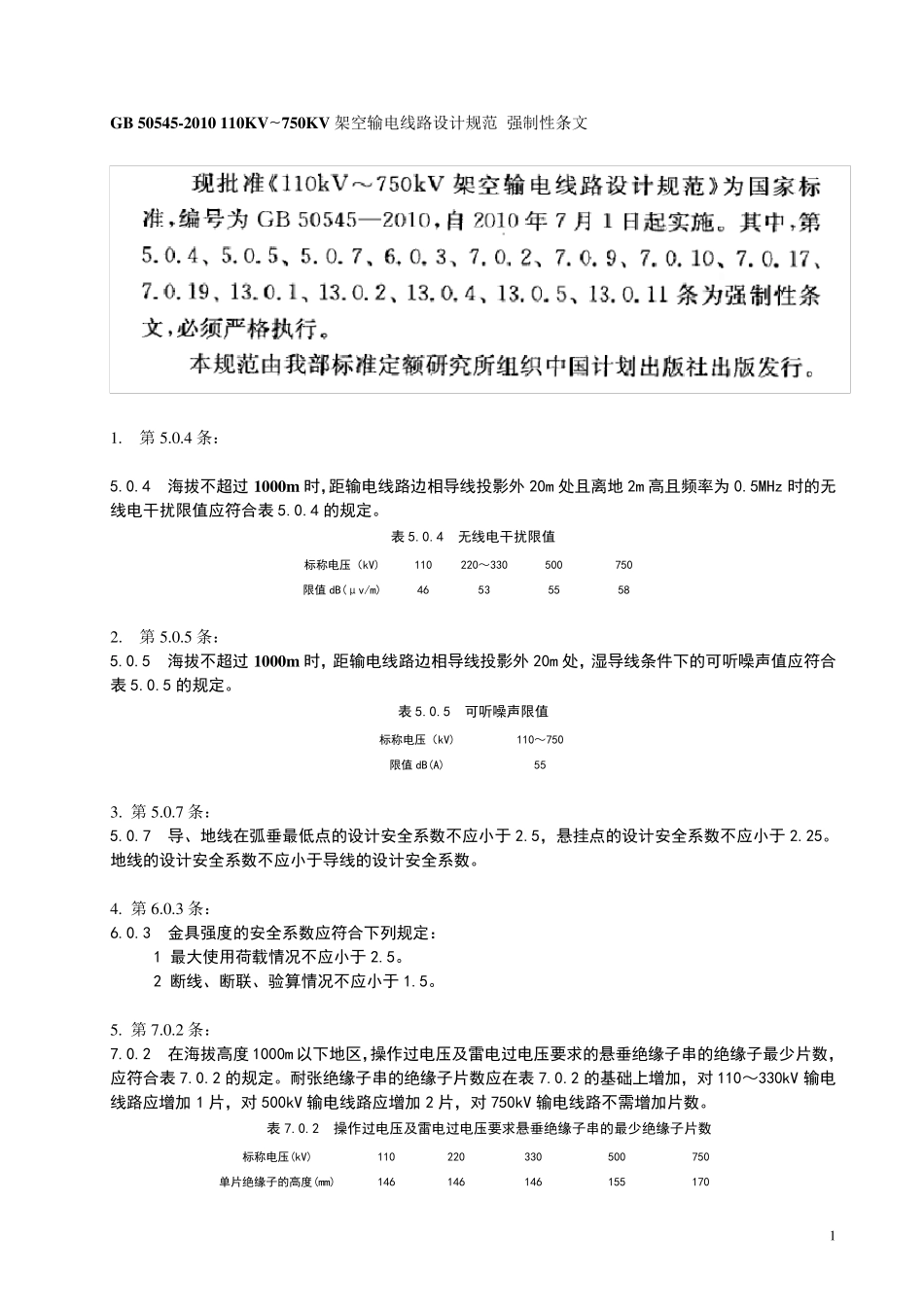

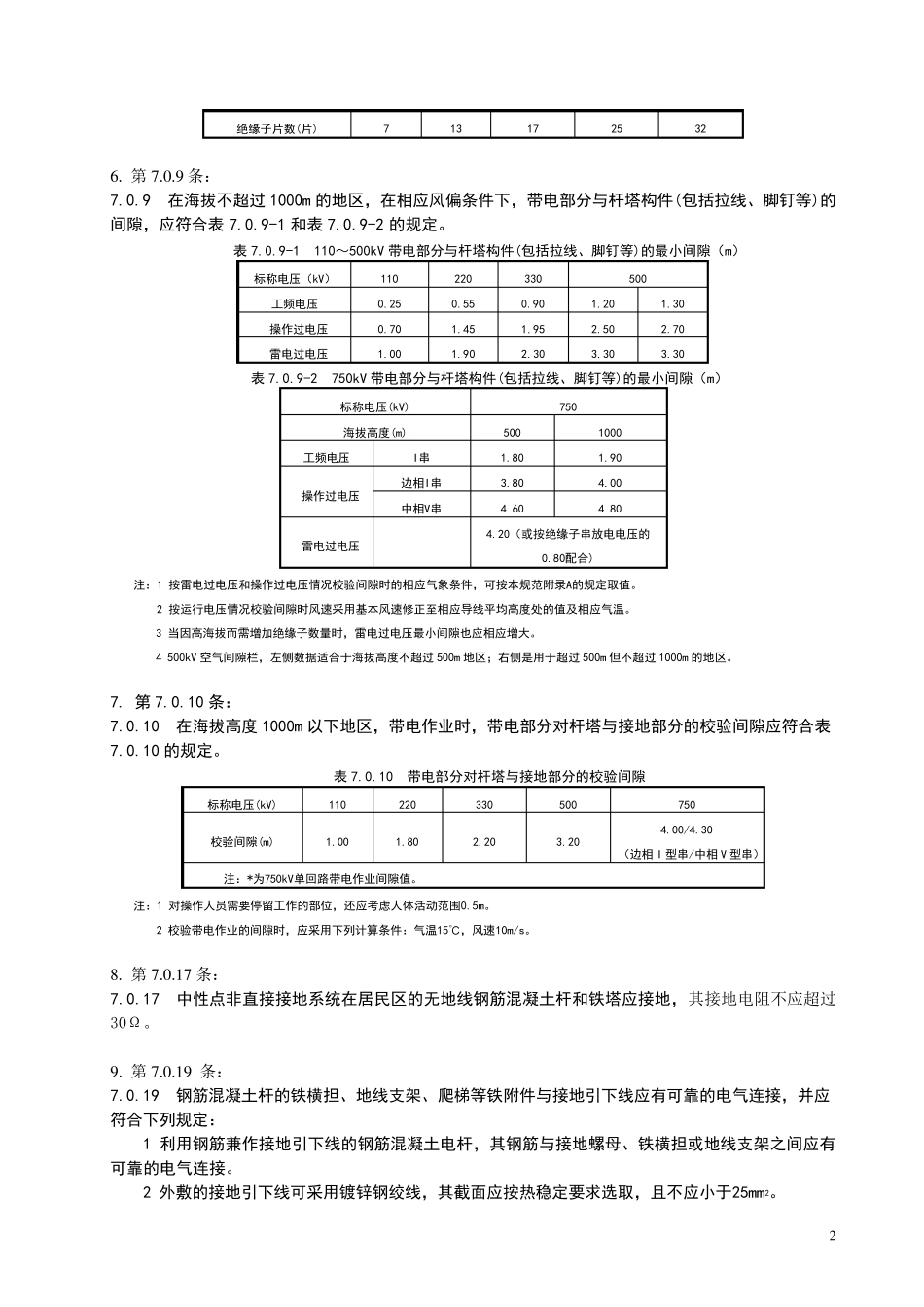

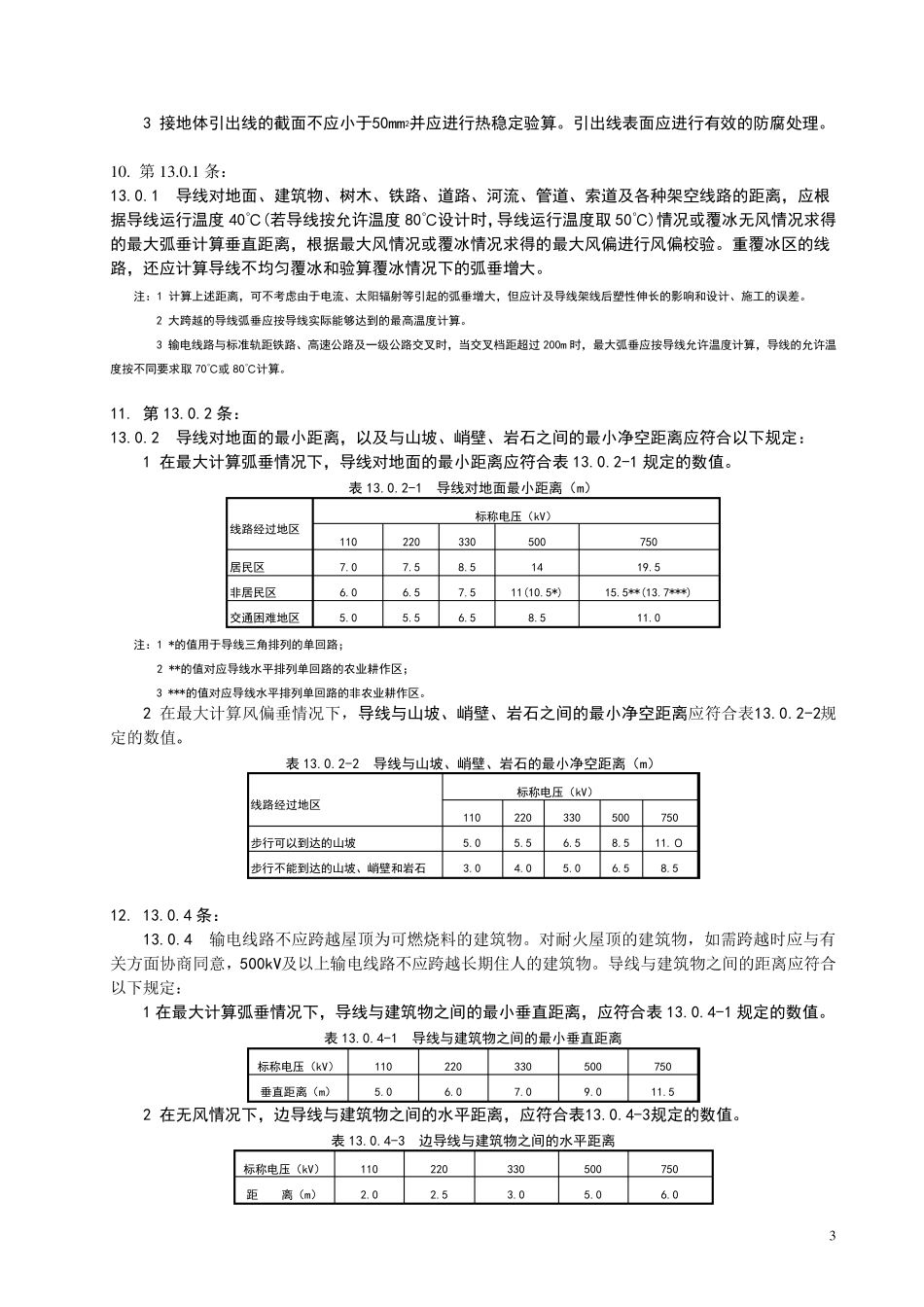

1 GB 50545-2010 110KV~750KV 架空输电线路设计规范 强制性条文 1 . 第 5 .0 .4 条： 5.0.4 海拔不超过1000m 时，距输电线路边相导线投影外20m 处且离地2m 高且频率为0.5MHz 时的无线电干扰限值应符合表5.0.4 的规定。 表5.0.4 无线电干扰限值 标称电压（kV) 110 220～330 500 750 限值dB(μv/m) 46 53 55 58 2 . 第 5 .0 .5 条： 5.0.5 海拔不超过1000m 时，距输电线路边相导线投影外20m 处，湿导线条件下的可听噪声值应符合表5.0.5 的规定。 表5.0.5 可听噪声限值 标称电压（kV) 110～750 限值dB(A) 55 3 . 第 5 .0 .7 条： 5.0.7 导、地线在弧垂最低点的设计安全系数不应小于 2.5，悬挂点的设计安全系数不应小于 2.25。地线的设计安全系数不应小于导线的设计安全系数。 4 . 第 6 .0 .3 条： 6.0.3 金具强度的安全系数应符合下列规定： 1 最大使用荷载情况不应小于 2.5。 2 断线、断联、验算情况不应小于 1.5。 5 . 第 7 .0 .2 条： 7.0.2 在海拔高度 1000m 以下地区，操作过电压及雷电过电压要求的悬垂绝缘子串的绝缘子最少片数，应符合表7.0.2 的规定。耐张绝缘子串的绝缘子片数应在表7.0.2 的基础上增加，对 110～330kV 输电线路应增加 1 片，对 500kV 输电线路应增加 2 片，对 750kV 输电线路不需增加片数。 表7.0.2 操作过电压及雷电过电压要求悬垂绝缘子串的最少绝缘子片数 标称电压(kV) 110 220 330 500 750 单片绝缘子的高度(mm) 146 146 146 155 170 2 绝 缘 子 片 数 (片 ) 7 13 17 25 32 6 . 第7 .0 .9 条： 7.0.9 在 海 拔 不 超 过 1000m 的 地 区 ， 在 相 应 风 偏 条 件 下 ， 带 电 部 分 与 杆 塔 构 件 (包 括 拉 线 、 脚 钉 等 )的间 隙 ， 应 符 合 表 7.0.9-1 和 表 7.0.9-2 的 规 定 。 表 7.0.9-1 110～ 500kV 带 电 部 分 与 杆 塔 构 件 (包 括 拉 线 、 脚 钉 等 )的 最 小 间 隙 （ m） 标 称 电 压 （ kV） 110 220 330 500 工 频 电 压 0.25 0.55 0.90 1.20 1.30 操 作 过 电 压 0.70 1.45 1.95 2.50 2.70 雷 电 过 电 压 1.00 1.90 2.30 3.30 3.30 表 7.0.9-2 750kV 带 电 部 分 与 杆 塔 构 件 (包 括 拉 线 、 脚 钉 ...
