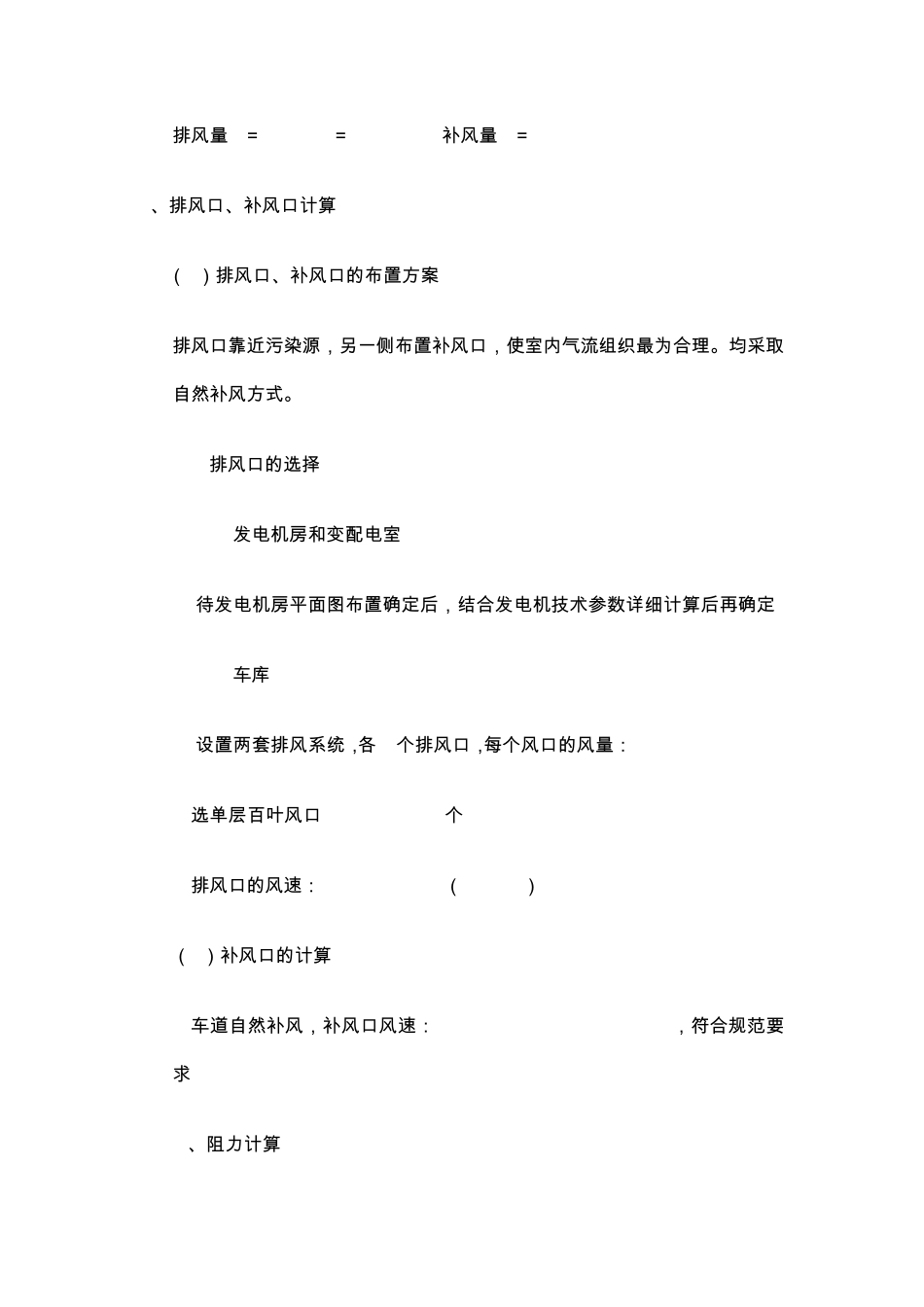

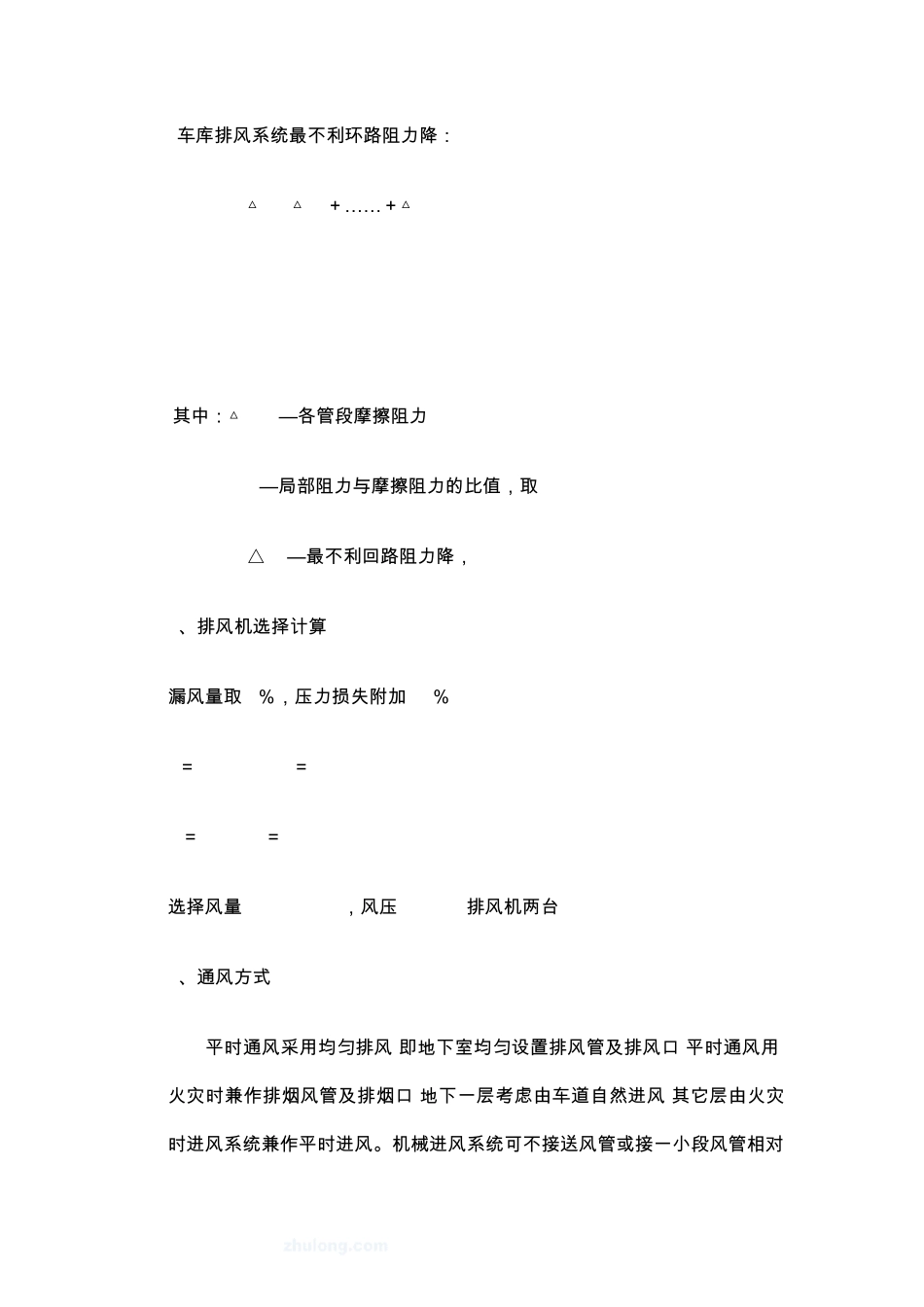

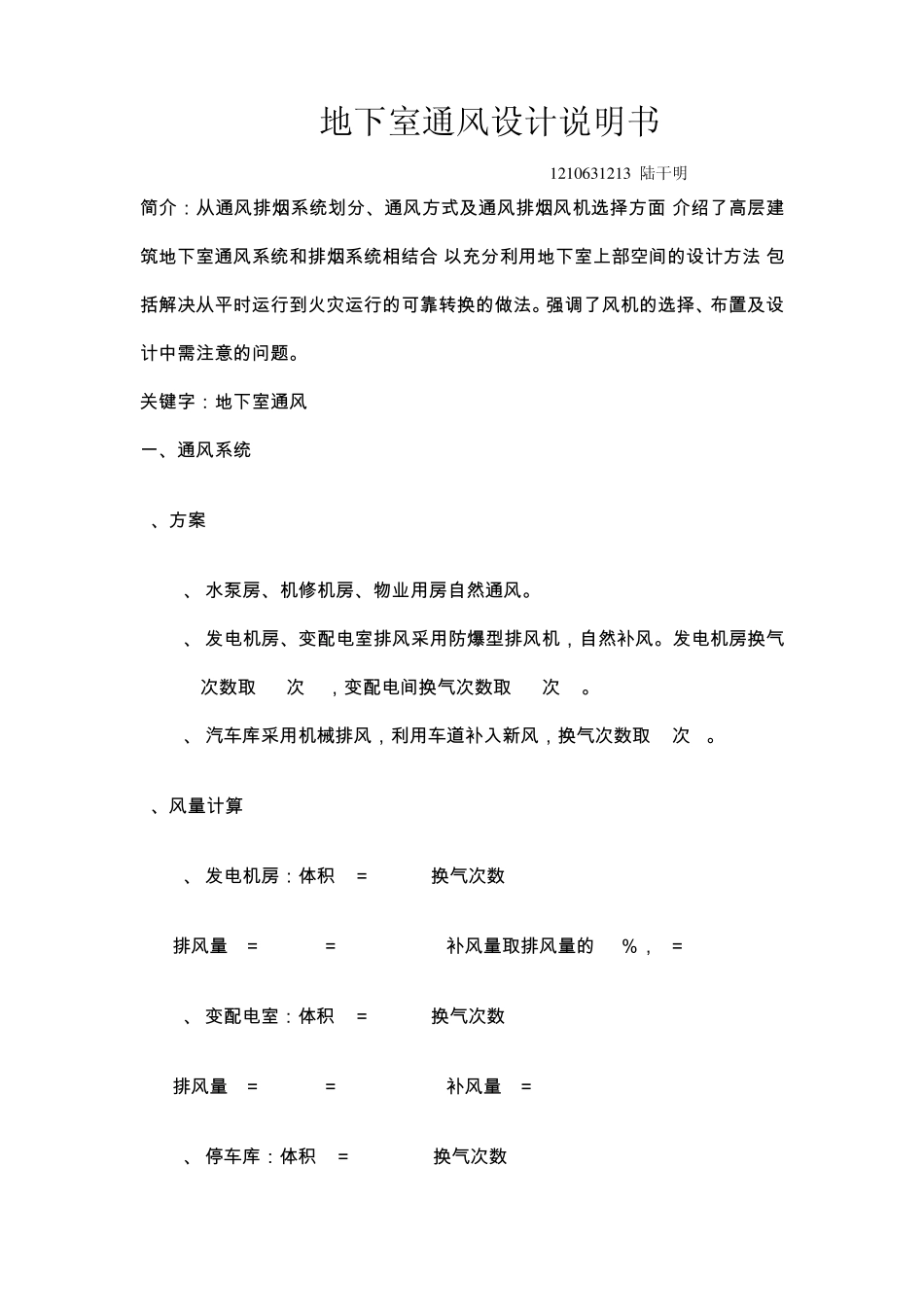

地下室通风设计说明书 1 2 1 0 6 3 1 2 1 3 陆干明 简 介 ： 从 通 风 排 烟 系 统 划 分 、通 风 方式及通 风 排 烟 风 机选择方面,介 绍了高层建筑地下室通 风 系 统 和排 烟 系 统 相结合,以充分 利用地下室上部空间的设计方法,包括解决从 平时运行到火灾运行的可靠转换的做法。强调了风 机的选择、布置及设计中需注意的问题。 关键字： 地下室通 风 一、通 风 系 统 1、方案 1、 水泵房、机修机房、物业用房自然通 风 。 2、 发电机房、变配电室排 风 采用防爆型排 风 机，自然补风 。发电机房换气次数取 15次/ h，变配电间换气次数取 12次/ h。 3、 汽车库采用机械排 风 ，利用车道补入新风 ，换气次数取 6次/h。 2、风 量计算 1、 发电机房： 体积 V＝288m3 换气次数 n=15 排 风 量 L＝288*15＝4320 m3 补风 量取排 风 量的 50％，L＝2160 m3 2、 变配电室： 体积 V＝480m3 换气次数 n=12 排 风 量 L＝480*12＝5760 m3 补风 量 L＝2880 m3 3、 停车库： 体积 V＝12800m3 换气次数 n=6 排 风 量 L＝ 12800*6＝ 76800 m3 补 风 量 L＝ 38400 m3 3、排 风 口、补 风 口计算 （1）排 风 口、补 风 口的布置方案 排 风 口靠近污染源，另一侧布置补 风 口，使室内气流组织最为合理。均采取自然补 风 方式。 (2) 排 风 口的选择 a. 发电机房和变配电室 待发电机房平面图布置确定后，结合发电机技术参数详细计算后再确定 b. 车库 设置两套排 风 系统，各 8个排 风 口，每个风 口的风 量 ：38400/8=4800m3/h 选单层百叶风 口 500X500 16个 排 风 口的风 速： v=4800/3600/（0.5*0.5）=5.33m/s （3）补 风 口的计算 车道自然补 风 ，补 风 口风 速： v=38400/2/3600/18=0.3m/s，符合规范要求 4、阻力计算 车 库 排 风 系 统 最 不 利 环 路 阻 力 降 ： △P= [△P1＋ ……＋ △P8]*(1+K)+ =107.65*(1+1.3) =248Pa 其 中 ： △P1-8—各 管 段 摩 擦 阻 力 K—局 部 阻 力 与 摩 擦 阻 力 的 比 值 ， 取 1.2 △ P—最 不 利 回 路 阻 力 降 ， Pa 5、排 风 机选择计算 漏风 量取 8％， 压力 损失附加 10％ L＝38400*1.08＝41472m3/h H＝248*1.1＝273Pa 选择风 量 41472 m3/h， 风 ...
