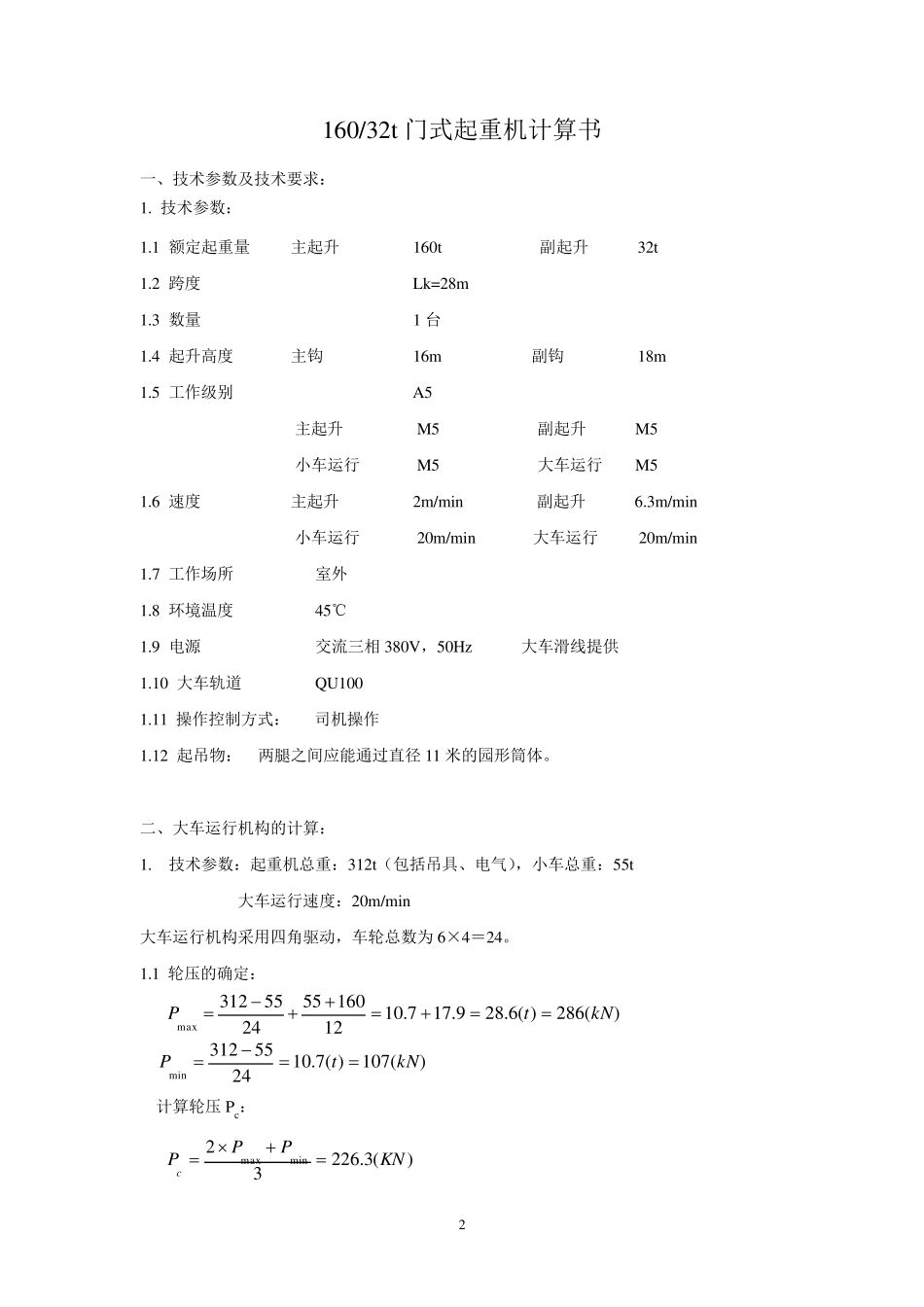

1 上海石化机械制造有限公司 160/32t-28m 门式起重机计算书 无锡工力工程机械厂 2002-11-3 2 160/32t 门式起重机计算书 一、技术参数及技术要求： 1. 技术参数： 1.1 额定起重量 主起升 160t 副起升 32t 1.2 跨度 Lk=28m 1.3 数量 1 台 1.4 起升高度 主钩 16m 副钩 18m 1.5 工作级别 A5 主起升 M5 副起升 M5 小车运行 M5 大车运行 M5 1.6 速度 主起升 2m/min 副起升 6.3m/min 小车运行 20m/min 大车运行 20m/min 1.7 工作场所 室外 1.8 环境温度 45℃ 1.9 电源 交流三相380V，50Hz 大车滑线提供 1.10 大车轨道 QU100 1.11 操作控制方式： 司机操作 1.12 起吊物： 两腿之间应能通过直径11 米的园形筒体。 二、大车运行机构的计算： 1. 技术参数：起重机总重：312t（包括吊具、电气），小车总重：55t 大车运行速度：20m/min 大车运行机构采用四角驱动，车轮总数为6×4＝24。 1.1 轮压的确定： )(286)(6.289.177.1012160552455312maxkNtP )(107)(7.102455312minkNtP 计算轮压 Pc： )(3.22632minmaxKNPPPc 3 选主动车轮 TZQ7127.11A D600 从动车轮 TZQ7128.11A D600 1.2 电动机的选型： 电动机的静功率:)(43.159.06020009.081.94726081.9KWVKGPfj 电动机的惯性功率: Pg=1.1×G×a=1.1×472×0.058=30.1(KW) 坡道阻力和风阻力:Ff=1.4×1×1×25×（44×2.6+45）=5579Kg =55.79(KN) 风阻功率:Pf=55.79×20×0.009/(60×0.9)=0.186(KW) 风载体型系数: 有凸出翼缘或筋板的梁 1.4 高度修正系数: 工作风压时：1，非工作风压时：1.13 标准风压值（公斤/米^2): 迎风面积 F=Ψ×F 轮 F 轮：起重机组成部分的轮廓面积在垂直于风向平面上的投影（米^2) Ψ：起重机金属结构或机构的充满系数，即结构或机构的净面积与其轮廓面积之比。 由型钢或钢板制成的桁架或空腹结构 Ψ＝0.2～0.6 管子桁架结构（无斜杆桁架取小值） Ψ＝0.2～0.4 实体结构 Ψ＝1 机构 Ψ＝0.8～1.0 η：折减系数，根据 b/h 值查《起重机设计手册》图 3－8 曲线 h ：为桁架高度， b：为两片桁架间的垂直距离，或两箱型梁内侧的距离 标准风压值（公斤/米^2) 地区 q I q II q III 内地 10 15 60 沿海 15 25 80 台湾、海南诸岛 15 25 120 4 物品迎风面积的估计值 物品重量（吨） ...
