16G101(三维立体)板平法图集VIP免费

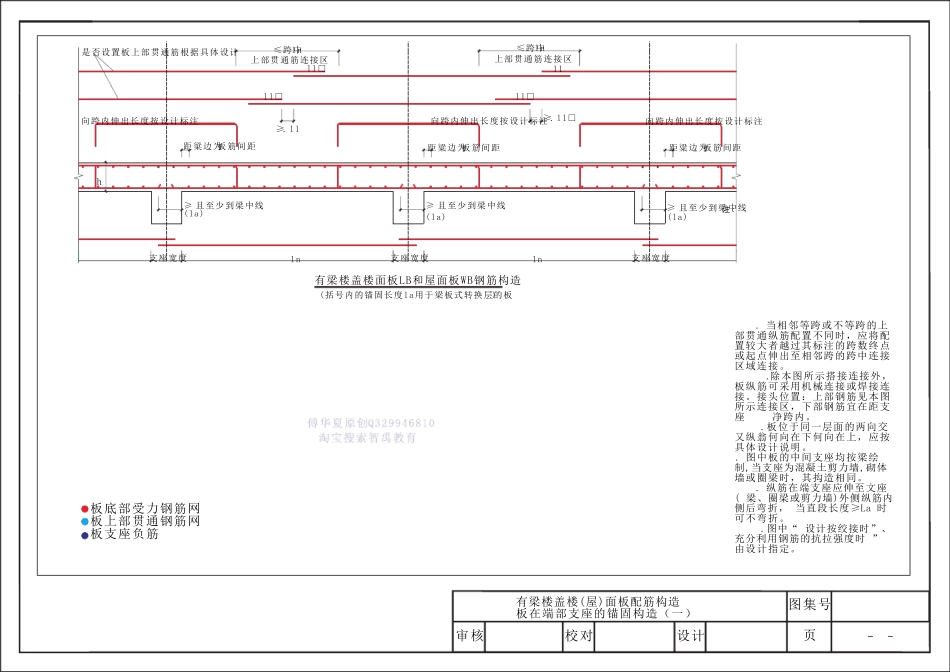

第 五 章 :板 平 法 标 准 构 造 详 图 及 三 维 示 意 图-66--67-审 核校 对设 计页图 集 号16G101-1-99有 梁 楼 盖 楼 (屋 )面 板 配 筋 构 造板 在 端 部 支 座 的 锚 固 构 造 （ 一 ）注 : 1. 当 相 邻 等 跨 或 不 等 跨 的 上部 贯 通 纵 筋 配 置 不 同 时 ， 应 将 配置 较 大 者 越 过 其 标 注 的 跨 数 终 点或 起 点 伸 出 至 相 邻 跨 的 跨 中 连 接区 域 连 接 。 2 .除 本 图 所 示 搭 接 连 接 外 ，板 纵 筋 可 采 用 机 械 连 接 或 焊 接 连接 。 接 头 位 置 ： 上 部 钢 筋 见 本 图所 示 连 接 区 ， 下 部 钢 筋 宜 在 距 支座 1/4 净 跨 内 。 3 .板 位 于 同 一 层 面 的 两 向 交又 纵 翁 何 向 在 下 何 向 在 上 ， 应 按具 体 设 计 说 明 。4. 图 中 板 的 中 间 支 座 均 按 梁 绘制 ,当 支 座 为 混 凝 土 剪 力 墙 ,砌 体墙 或 圈 梁 时 ， 其 抅 造 相 同 。 5. 纵 筋 在 端 支 座 应 伸 至 文 座 ( 梁 、 圈 梁 或 剪 力 墙 )外 侧 纵 筋 内侧 后 弯 折 ， 当 直 段 长 度≥La 时可 不 弯 折 。 6 .图 中 “ 设 计 按 绞接 时 ”、 充分利用 钢 筋 的 抗拉强度时 ” 由设 计 指定。h距 粱边为1/2板 筋 间 距≥5d 且至 少到梁 中 线(la)距 粱边为1/2板 筋 间 距≥5d 且至 少到梁 中 线(la)距 粱边为1/2板 筋 间 距≥5d 且至 少到梁 中 线(la)上 部 贯 通 筋 连 接 区向 跨 内 伸 出 长 度按 设 计 标 注向 跨 内 伸 出 长 度按 设 计 标 注向 跨 内 伸 出 长 度按 设 计 标 注≥0.3llll≥0.3llllllll支 座 宽度支 座 宽度支 座 宽度lnln上 部 贯 通 筋 连 接 区≤跨 中ln/2≤跨 中ln/2是否设 置 板 上 部 贯 通 筋 根据具 体 设 计有 梁 楼 盖 楼 面 板 LB和屋 面 板 WB钢 筋 构 造(括号 内 的 锚 固 长 度la用 于 梁 板 式转换层 的 板)板 底 部 受 力 钢 筋 网板 上 部 贯 通 钢 筋 网板 支 座 负 筋-68-审 核校 对设 计页图 集 号11G101-1-99 有 ...
