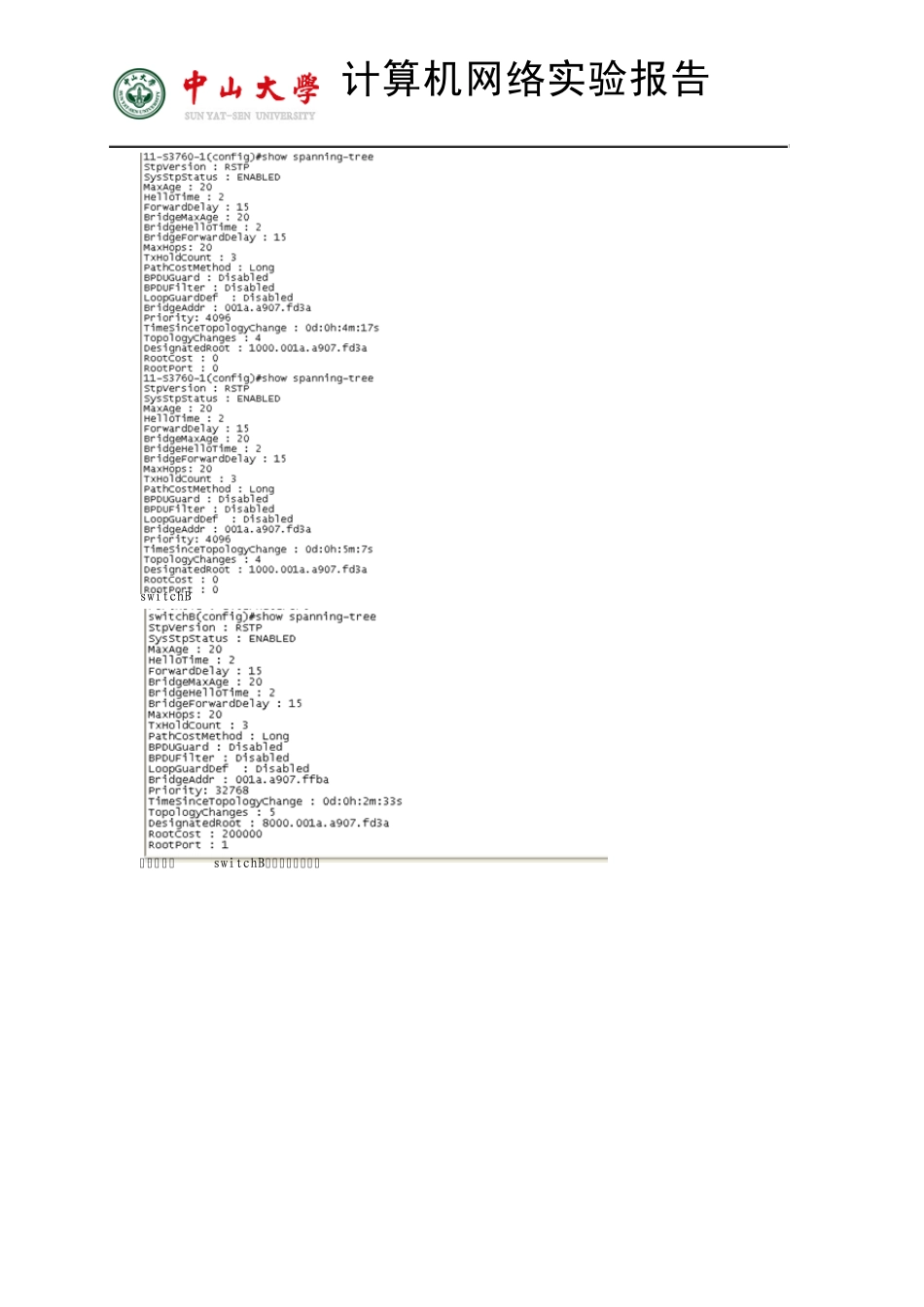

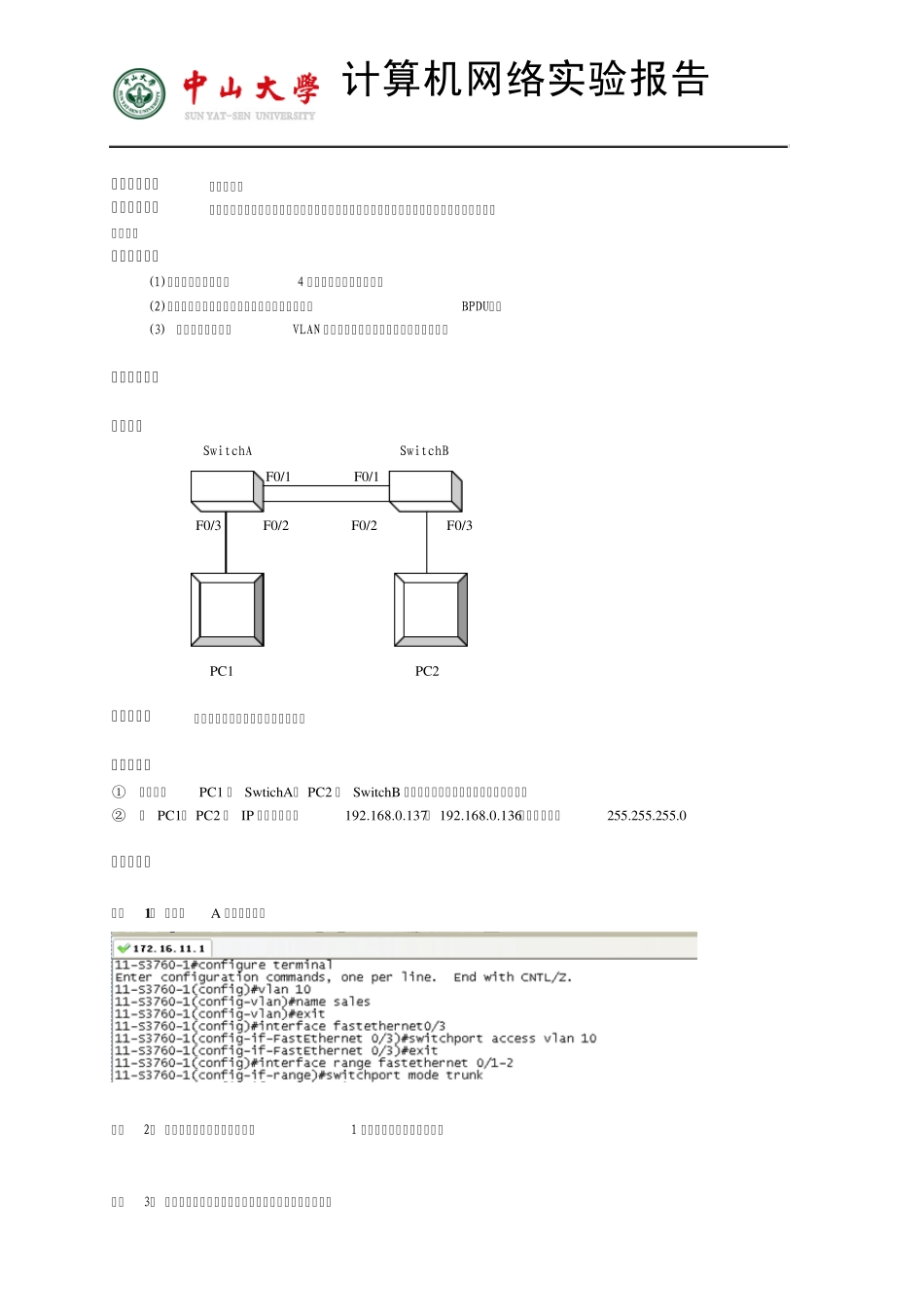

计算机网络实验报告 【实验题目】生成树协议 【实验目的】理解快速生成树协议的配置及原理。使网络在有冗余链路的情况下避免环路的产生，避免广播风暴等。 【实验内容】 (1)完成实验指导书实验4 的实验，以及实验练习。 (2)抓取生成树协议数据包，分析桥协议数据单元（BPDU）。 (3) 在实验设备上查看VLAN 生成树，并学会查看其它相关重要信息。 【实验记录】 拓扑图： SwitchA SwitchB F0/1 F0/1 F0/3 F0/2 F0/2 F0/3 PC1 PC2 实验设备：两台交换机，两台主机，四条直连线 实验准备： ① 用网线把PC1 和 Sw tichA， PC2 和 Sw itchB 分别连接，但保持两台交换机之间断开。 ② 把 PC1、 PC2 的 IP 地址分别设为192.168.0.137、 192.168.0.136，网络掩码为255.255.255.0 实验步骤： 步骤1 ： 交换机A 的基本配置。 步骤2： 交换机上的基本配置。与步骤1 基本相同，此处略去截图。 步骤3： 配置快速生成树协议。两台交换机上都执行下列指令： 计算机网络实验报告 验证测试： ① 查看两个端口状态，在非根交换机SwitchB 上看到，一个端口状态为forwarding，另一个为discarding ② 验证快速生成树协议已经开启 SwitchA: SwitchB 通过查看生成树信息发现，switchA 为根交换机，switchB Fa0/1 为根端口。 此时快速生成树配置完毕，故用两条线把两个交换机的1,2 端口对应连接起来。 步骤4:设置交换机的优先级，指定SwitchA 为根交换机。 由于在我们的实验中，SwtichA 已经是根交换机，这里主要把switchA 的优先级设置为4096 验证测试A： 验证交换机switchA 的优先级。 计算机网络实验报告 switchB 验证交换机switchB的两个端口状态： 计算机网络实验报告 验证测试B： 令两台交换机上的端口F0/1 之间的链路down 掉，然后验证交换机switchB 的端口2 的状态。由上图可以看到，switchB 的端口为根端口的替换端口。故此时端口2 的 portstate 由 discarding 变成了forwarding，这说明了原本阻塞的端口2 已被启用。转换时间大约为两三秒。 验证测试C:令两台交换机的F0/1 链路down 掉，PC1 与 PC2 仍然能ping 通。 在 PC2 的 cmd 命令窗口，输入命令ping 192.168.0.137-t，然后拔掉端口1 的网线，结果丢包一个。 计算机网络实验报告 实验思考与讨论： ① 实验中存在环路么？ switchA switchB 根据上面的拓扑图，交换机switchA 与 switchB 之...
