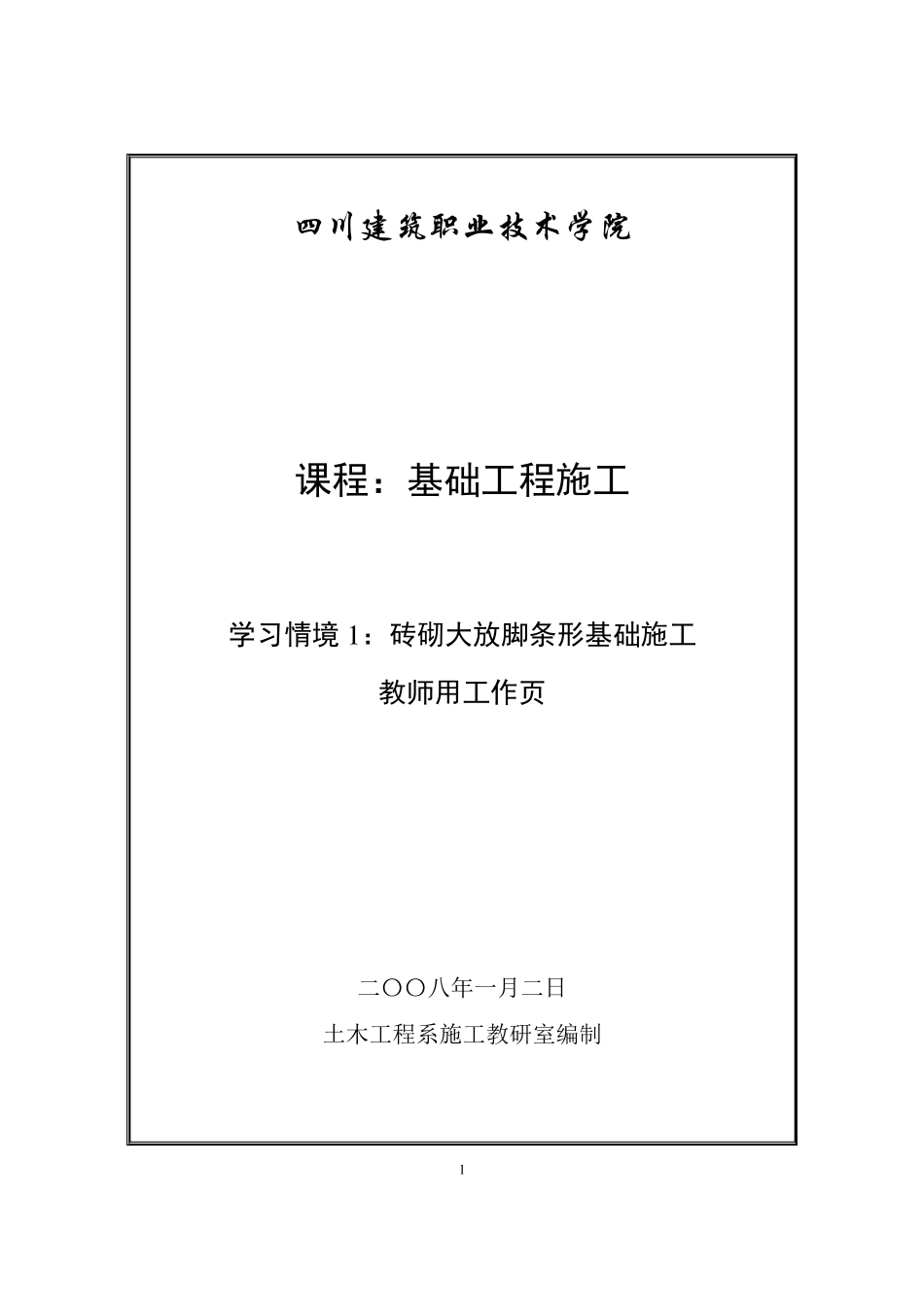

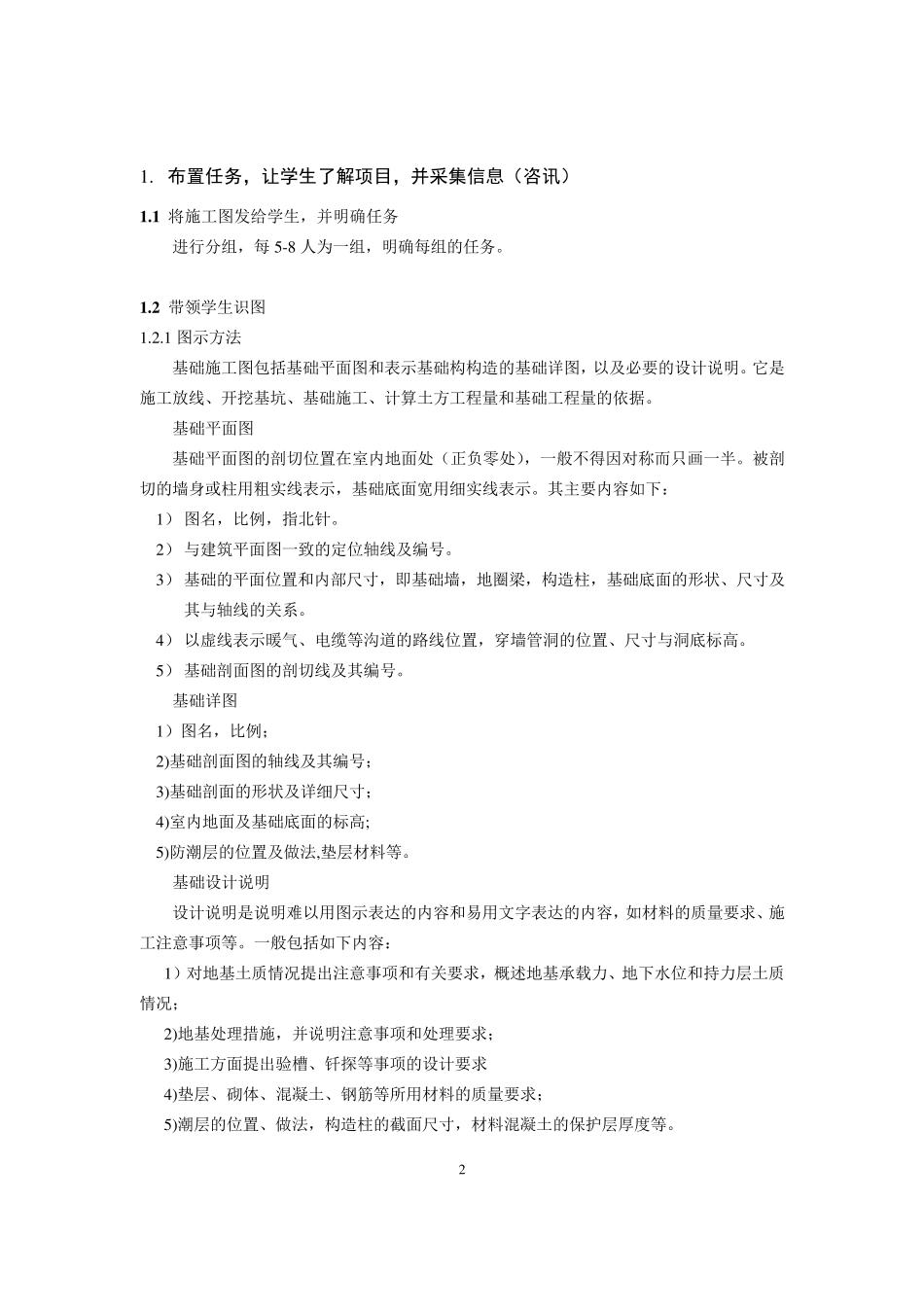

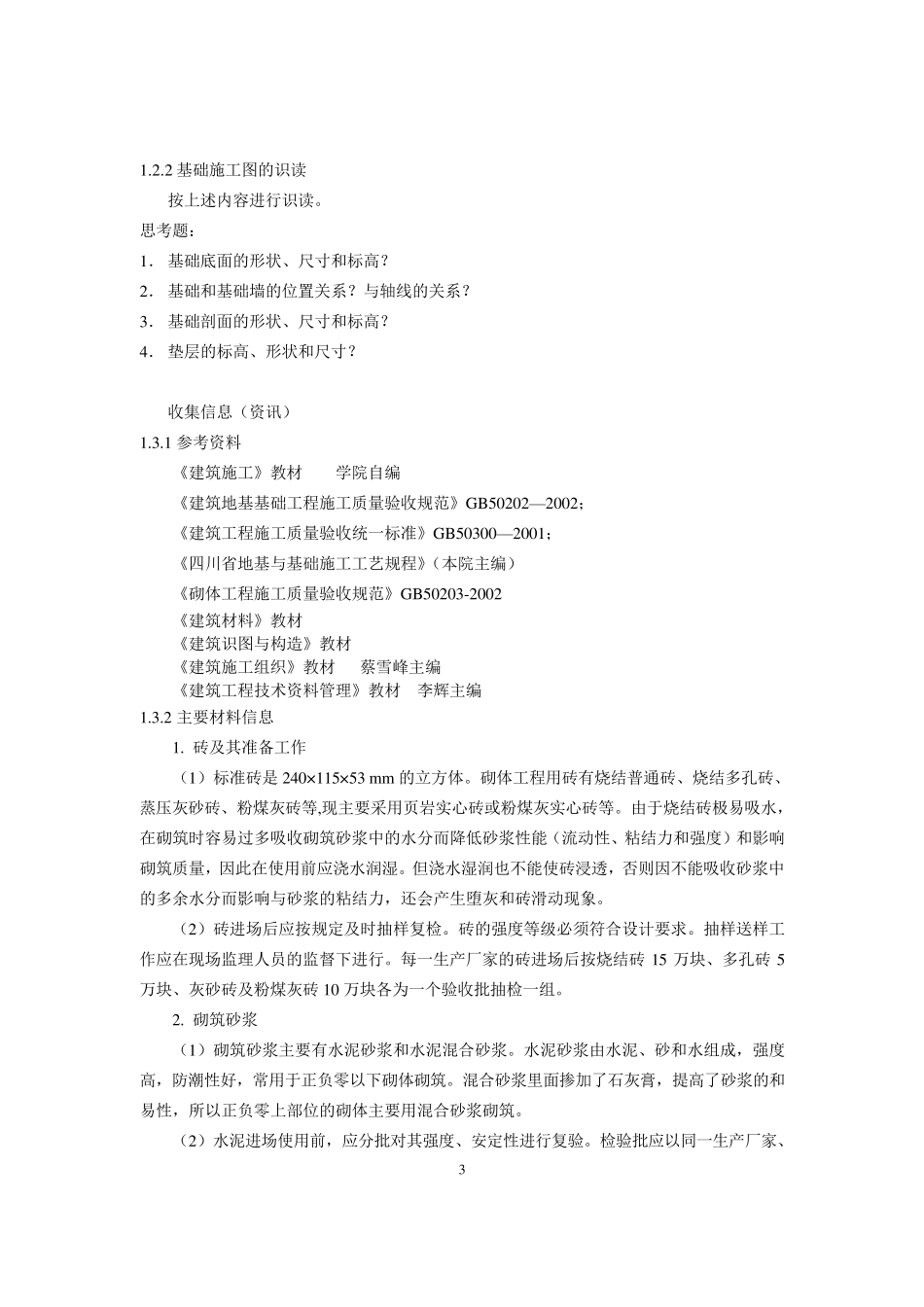

1 四川建筑职业技术学院 课程：基础工程施工 学习情境 1 ：砖砌大放脚条形基础施工 教师用工作页 二〇〇八年一月二日 土木工程系施工教研室编制 2 1. 布置任务，让学生了解项目，并采集信息（咨讯） 1 .1 将施工图发给学生，并明确任务 进行分组，每5-8 人为一组，明确每组的任务。 1 .2 带领学生识图 1.2.1 图示方法 基础施工图包括基础平面图和表示基础构构造的基础详图，以及必要的设计说明。它是施工放线、开挖基坑、基础施工、计算土方工程量和基础工程量的依据。 基础平面图 基础平面图的剖切位置在室内地面处（正负零处），一般不得因对称而只画一半。被剖切的墙身或柱用粗实线表示，基础底面宽用细实线表示。其主要内容如下： 1） 图名，比例，指北针。 2） 与建筑平面图一致的定位轴线及编号。 3） 基础的平面位置和内部尺寸，即基础墙，地圈梁，构造柱，基础底面的形状、尺寸及其与轴线的关系。 4） 以虚线表示暖气、电缆等沟道的路线位置，穿墙管洞的位置、尺寸与洞底标高。 5） 基础剖面图的剖切线及其编号。 基础详图 1）图名，比例； 2)基础剖面图的轴线及其编号； 3)基础剖面的形状及详细尺寸； 4)室内地面及基础底面的标高; 5)防潮层的位置及做法,垫层材料等。 基础设计说明 设计说明是说明难以用图示表达的内容和易用文字表达的内容，如材料的质量要求、施工注意事项等。一般包括如下内容： 1）对地基土质情况提出注意事项和有关要求，概述地基承载力、地下水位和持力层土质情况； 2)地基处理措施，并说明注意事项和处理要求； 3)施工方面提出验槽、钎探等事项的设计要求 4)垫层、砌体、混凝土、钢筋等所用材料的质量要求； 5)潮层的位置、做法，构造柱的截面尺寸，材料混凝土的保护层厚度等。 3 1.2.2 基础施工图的识读 按上述内容进行识读。 思考题： 1． 基础底面的形状、尺寸和标高？ 2． 基础和基础墙的位置关系？与轴线的关系？ 3． 基础剖面的形状、尺寸和标高？ 4． 垫层的标高、形状和尺寸？ 收集信息（资讯） 1.3.1 参考资料 《建筑施工》教材 学院自编 《建筑地基基础工程施工质量验收规范》GB50202—2002； 《建筑工程施工质量验收统一标准》GB50300—2001； 《四川省地基与基础施工工艺规程》（本院主编） 《砌体工程施工质量验收规范》GB50203-2002 《建筑材料》教材 《建筑识图与构造》教材 《建筑施工组织》教材 蔡雪峰主编 《建筑工...
