MYT125型液压锚杆钻机标准使用说明书VIP免费

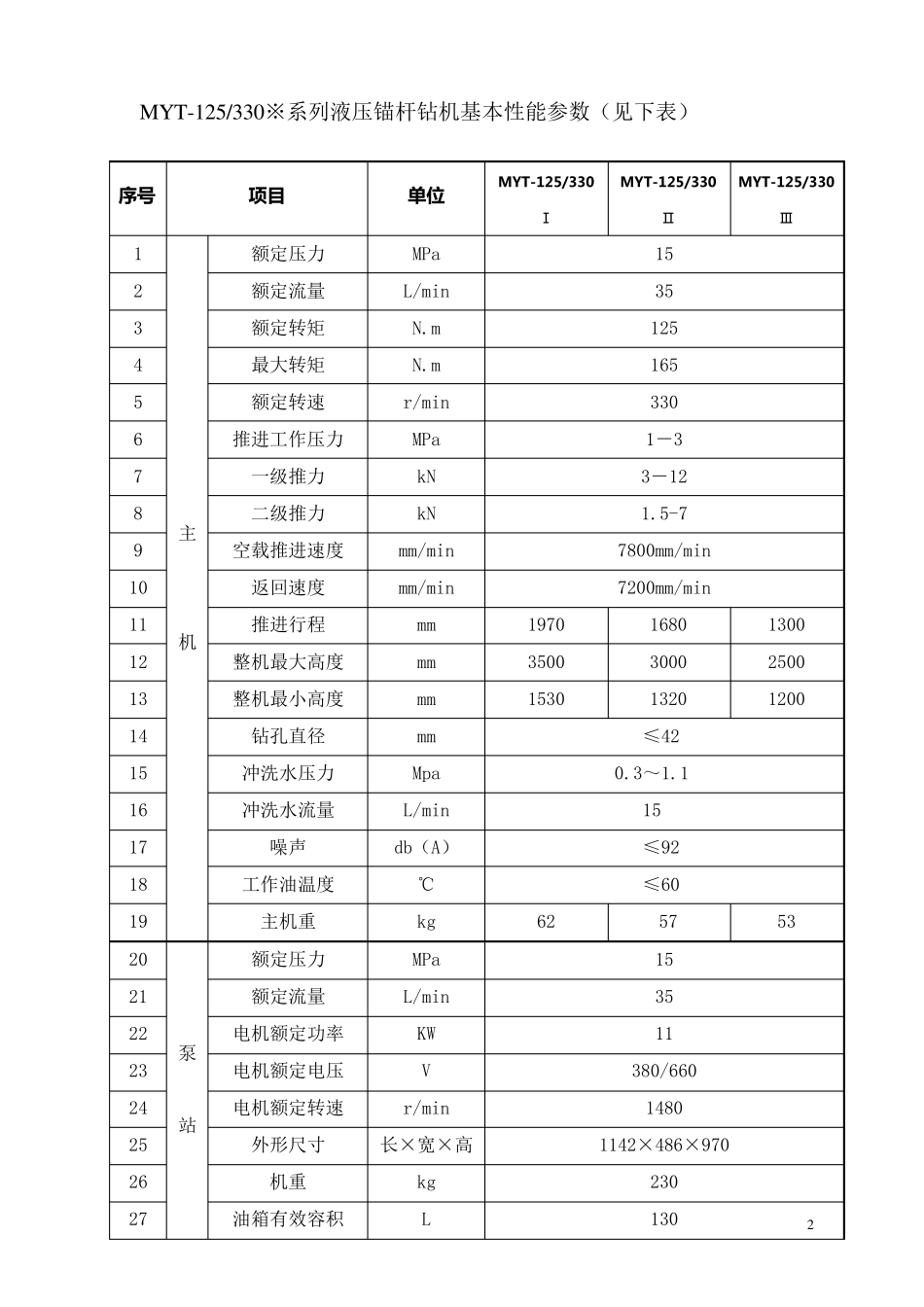

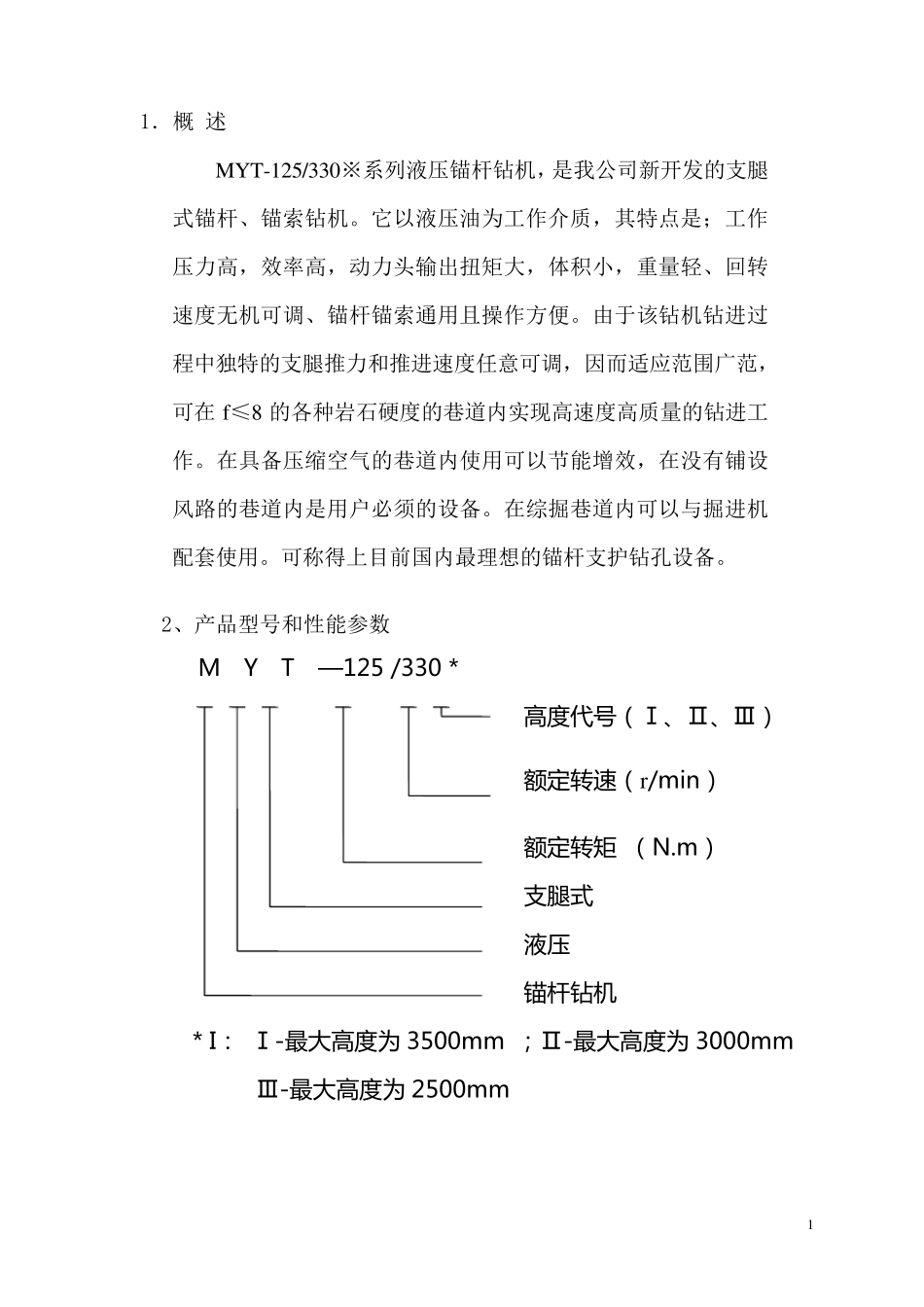

目 录 1.概述 1 2 ．产品型号和性能参数 1 3 ．构造与拆装 3 4 ．总体构造与拆装 3 5 ．主机 5 6 ．单泵泵站 1 3 7 ．带轮泵站 1 5 8 ．双泵泵站 1 6 9 ．锚杆机操作与使用 1 9 1 0 ．维护与故障排除 2 1 1 1 ．安全敬告 2 3 1 1．概 述 MYT-125/330※系列液压锚杆钻机，是我公司新开发的支腿式锚杆、锚索钻机。它以液压油为工作介质，其特点是；工作压力高，效率高，动力头输出扭矩大，体积小，重量轻、回转速度无机可调、锚杆锚索通用且操作方便。由于该钻机钻进过程中独特的支腿推力和推进速度任意可调，因而适应范围广范，可在 f≤8 的各种岩石硬度的巷道内实现高速度高质量的钻进工作。在具备压缩空气的巷道内使用可以节能增效，在没有铺设风路的巷道内是用户必须的设备。在综掘巷道内可以与掘进机配套使用。可称得上目前国内最理想的锚杆支护钻孔设备。 2、产品型号和性能参数 M Y T —125 /330 * 高 度 代 号 （ Ⅰ、Ⅱ、Ⅲ） 额定转速（ r/min） 额定转矩 （ N.m） 支腿式 液压 锚杆钻机 ＊I： Ⅰ-最大高 度 为 3500mm ；Ⅱ-最大高 度 为 3000mm Ⅲ-最大高 度 为 2500mm 2 MYT-125/330※系列液压锚杆钻机基本性能参数（见下表） 序 号 项 目 单 位 MYT-125/330Ⅰ MYT-125/330Ⅱ MYT-125/330Ⅲ 1 主 机 额定压力 MPa 15 2 额定流量 L/min 35 3 额定转矩 N.m 125 4 最大转矩 N.m 165 5 额定转速 r/min 330 6 推进工作压力 MPa 1－3 7 一级推力 kN 3－12 8 二级推力 kN 1.5-7 9 空载推进速度 mm/min 7800mm/min 10 返回速度 mm/min 7200mm/min 11 推进行程 mm 1970 1680 1300 12 整机最大高度 mm 3500 3000 2500 13 整机最小高度 mm 1530 1320 1200 14 钻孔直径 mm ≤42 15 冲洗水压力 Mpa 0.3～1.1 16 冲洗水流量 L/min 15 17 噪声 db（A） ≤92 18 工作油温度 ℃ ≤60 19 主机重 kg 62 57 53 20 泵 站 额定压力 MPa 15 21 额定流量 L/min 35 22 电机额定功率 KW 11 23 电机额定电压 V 380/660 24 电机额定转速 r/min 1480 25 外形尺寸 长×宽×高 1142×486×970 26 机重 kg 230 27 油箱有效容积 L 130 3 3．构造与拆装 3.１总体构造及安装 3.1.1、组成（见图一）；MYT-125/330※该液压锚杆钻机组合由主机 1...
