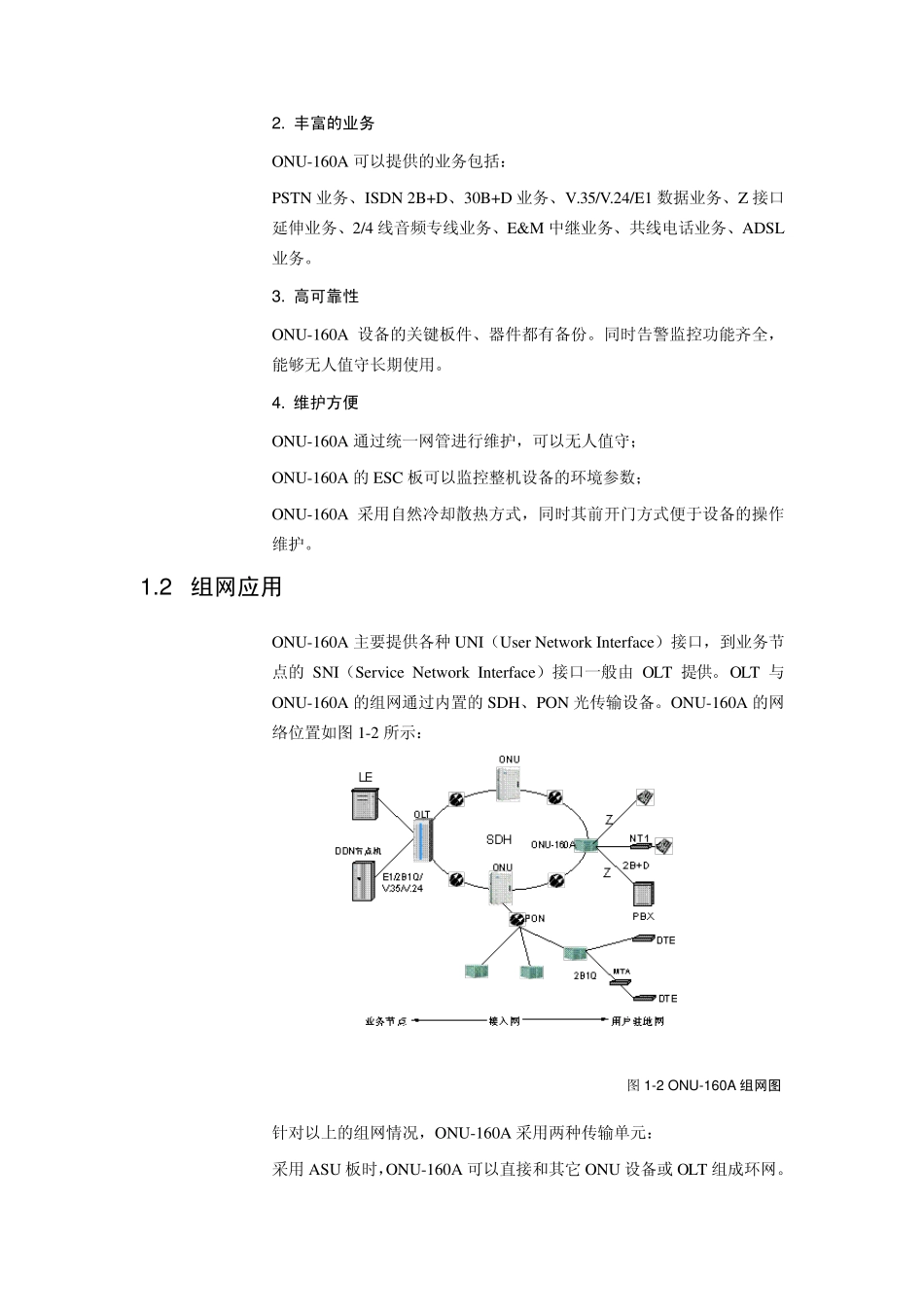

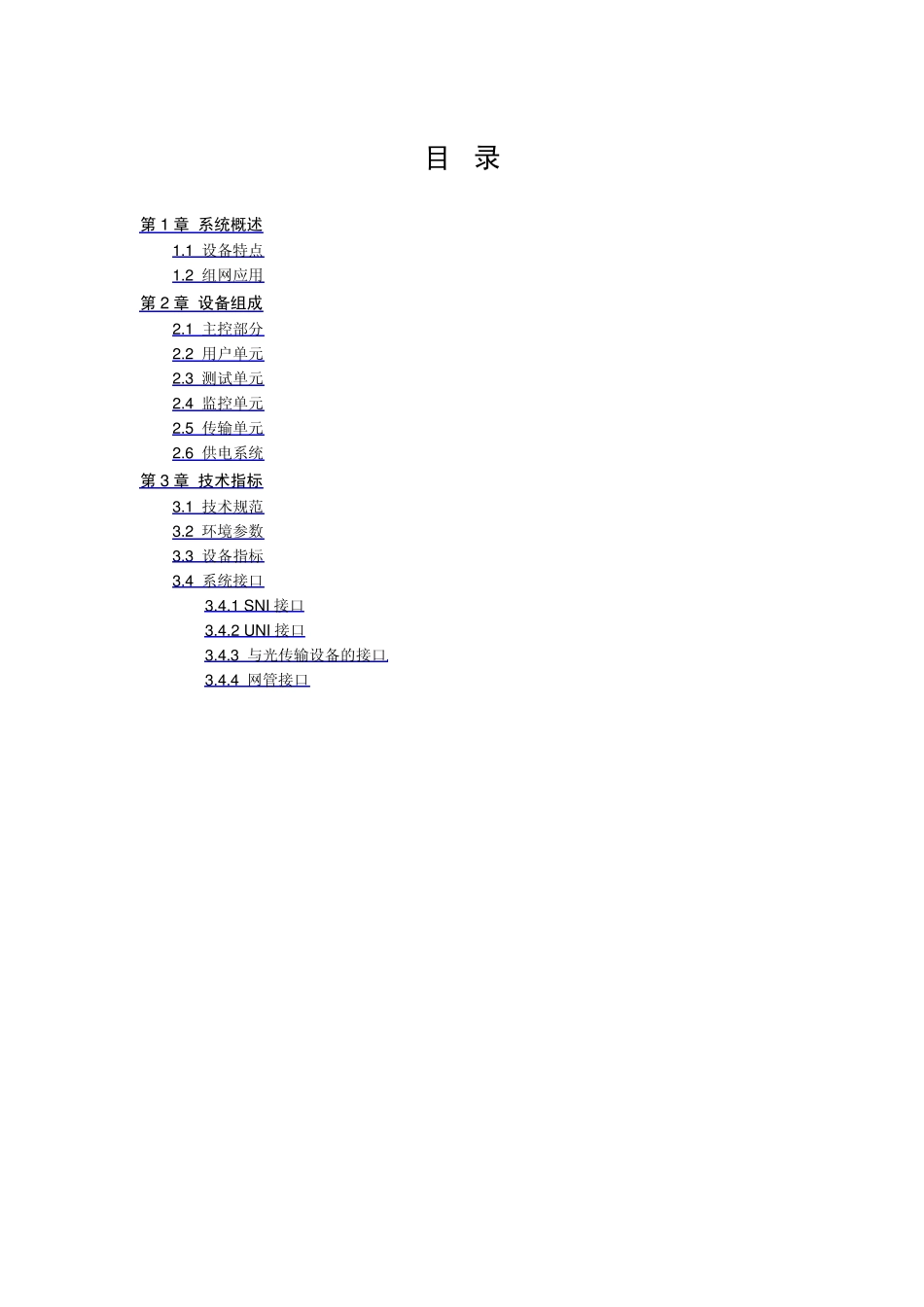

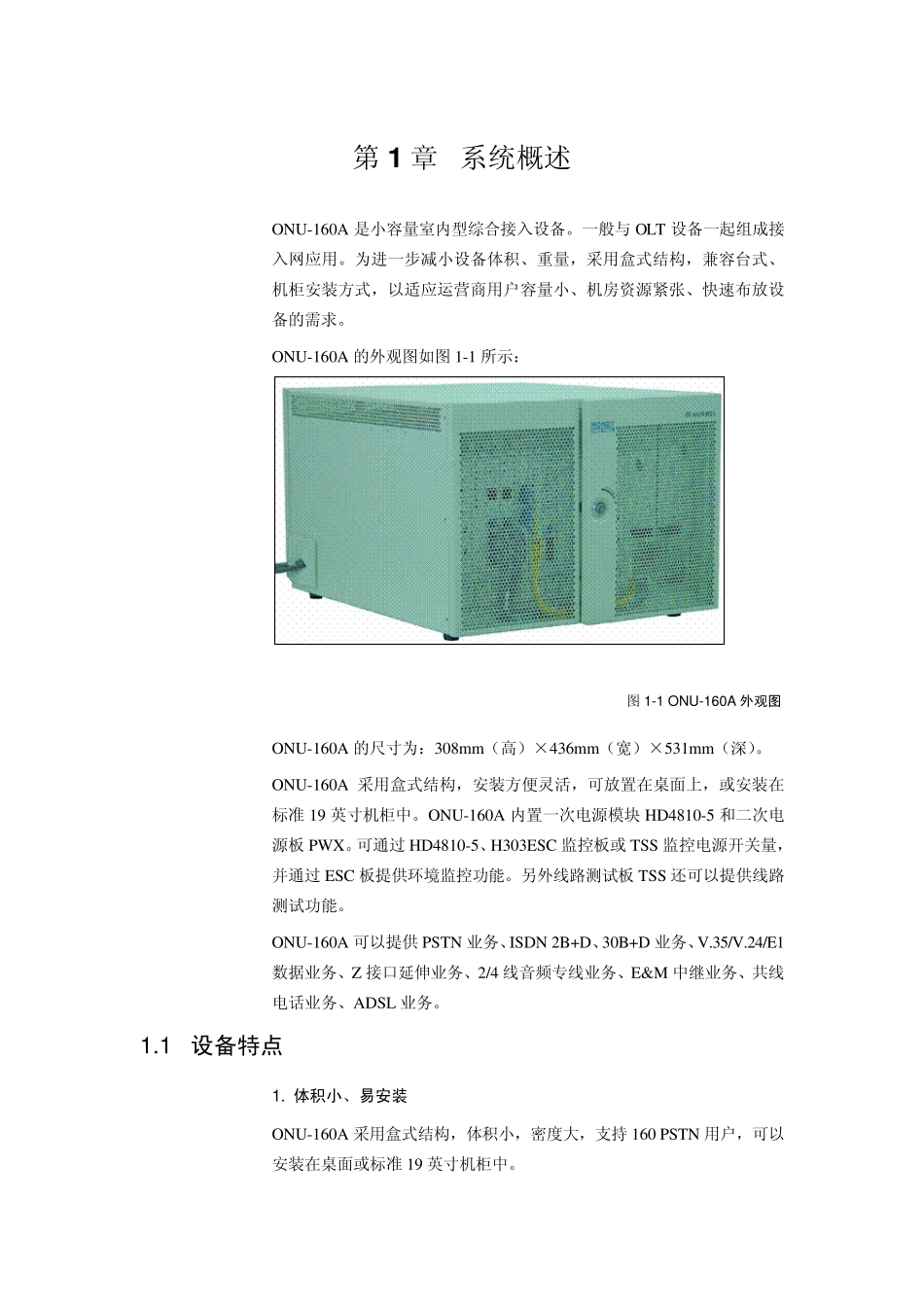

目 录 第1 章 系统概述 1.1 设备特点 1.2 组网应用 第2 章 设备组成 2.1 主控部分 2.2 用户单元 2.3 测试单元 2.4 监控单元 2.5 传输单元 2.6 供电系统 第3 章 技术指标 3.1 技术规范 3.2 环境参数 3.3 设备指标 3.4 系统接口 3.4.1 SNI 接口 3.4.2 UNI 接口 3.4.3 与光传输设备的接口 3.4.4 网管接口 第1 章 系统概述 ONU-160A 是小容量室内型综合接入设备。一般与OLT 设备一起组成接入网应用。为进一步减小设备体积、重量，采用盒式结构，兼容台式、机柜安装方式，以适应运营商用户容量小、机房资源紧张、快速布放设备的需求。 ONU-160A 的外观图如图1-1 所示： 图1-1 ONU-160A 外观图 ONU-160A 的尺寸为：308m m（高）×436m m （宽）×531m m （深）。 ONU-160A 采用盒式结构，安装方便灵活，可放置在桌面上，或安装在标准 19 英寸机柜中。ONU-160A 内置一次电源模块 HD4810-5 和二次电源板 PWX。可通过 HD4810-5、H303ESC 监控板或 TSS 监控电源开关量，并通过 ESC 板提供环境监控功能。另外线路测试板 TSS 还可以提供线路测试功能。 ONU-160A 可以提供 PSTN 业务、ISDN 2B+D、30B+D 业务、V.35/V.24/E1数据业务、Z 接口延伸业务、2/4 线音频专线业务、E&M 中继业务、共线电话业务、ADSL 业务。 1.1 设备特点 1. 体积小、易安装 ONU-160A 采用盒式结构，体积小，密度大，支持 160 PSTN 用户，可以安装在桌面或标准 19 英寸机柜中。 2. 丰富的业务 ONU-160A 可以提供的业务包括： PSTN 业务、ISDN 2B+D、30B+D 业务、V.35/V.24/E1 数据业务、Z 接口延伸业务、2/4 线音频专线业务、E&M 中继业务、共线电话业务、ADSL业务。 3. 高可靠性 ONU-160A 设备的关键板件、器件都有备份。同时告警监控功能齐全，能够无人值守长期使用。 4. 维护方便 ONU-160A 通过统一网管进行维护，可以无人值守； ONU-160A 的ESC 板可以监控整机设备的环境参数； ONU-160A 采用自然冷却散热方式，同时其前开门方式便于设备的操作维护。 1.2 组网应用 ONU-160A 主要提供各种 UNI（User Netw ork Interface）接口，到业务节点的SNI（Service Netw ork Interface）接口一般由 OLT 提供。OLT 与ONU-160A 的组网通过内置的SDH、PON 光传输设备。ONU-160A 的网络位置如图 1-2 所示： 图 1-2 ONU-160A 组网图 针对以...
