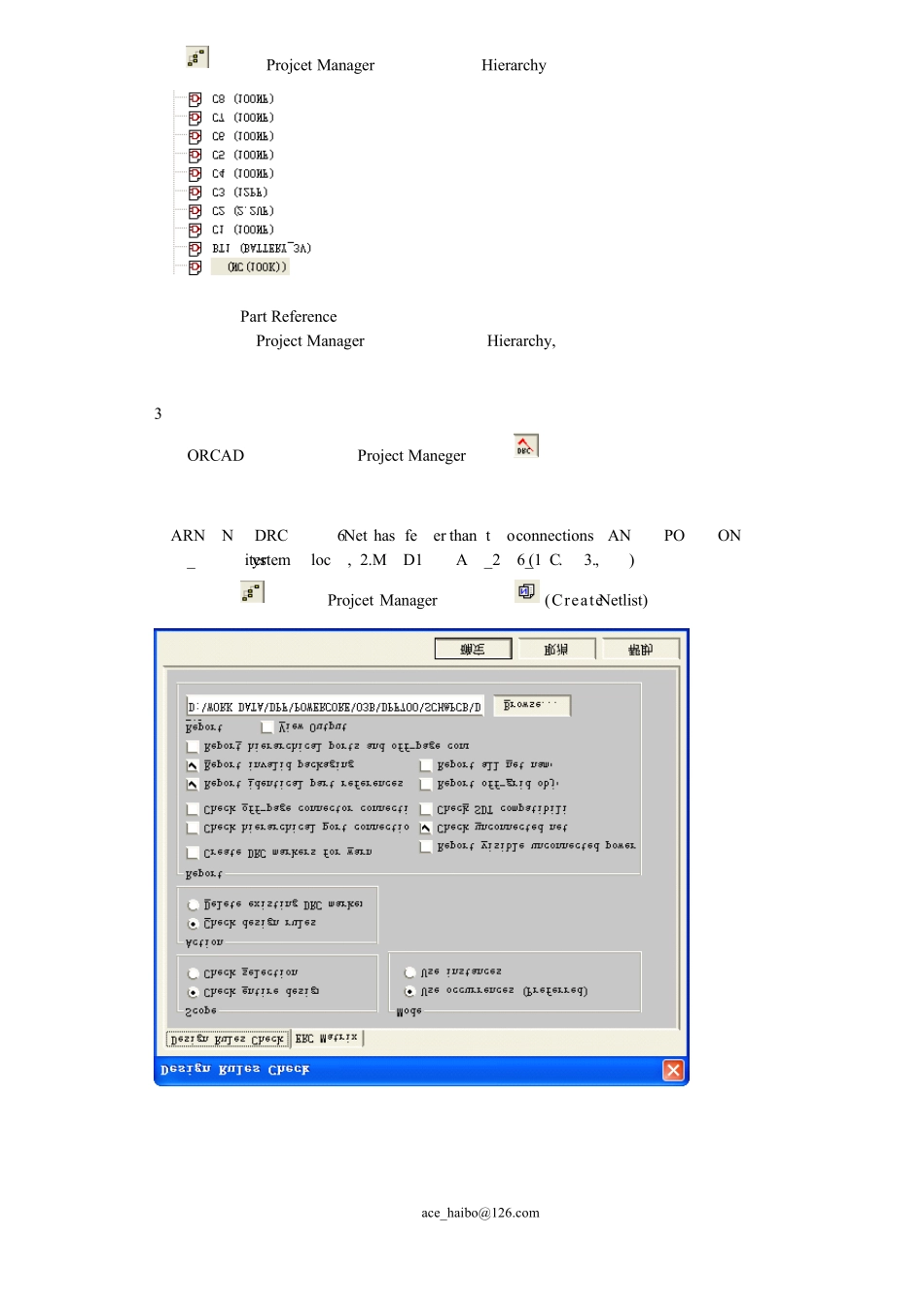

ace_haibo@126.comORCAD 与 PADS 同步方法现在电子行业比较流行用 Orcad 做原理图，用 PADS Layout 作 PCB Layout 作 PCBLayout。Orcad 作的原理图比较美观，且便于导出不同的 PCB Layout 工具软件的网络表，这一点很受欢迎。PADS 操作方便，功能强大，以下以 Orcad10.3 和 PADS2007 作说明，两者是如何同步的。1：原理图规范化：元器件编号命名前缀：电阻：R，排阻：RN 电容：C，电解电容：EC 电感：L，磁珠：FB，芯片：U，模块：MOD 或 U， 晶振：Y 或 X, 三极管和 MOS 管：Q 或 T, 二极管：D,整流二极管：ZD,发光二极管：LED 连接器：CON 跳线：J 开关：K 或 SW 电池：BAT …特别注意的是同一种元件参数和 PCB 的指定：我们经常看到一些客户对同一种元件有参数和 PCB 有指定不一的情况，特别是从其它原理图中复制过来的时候，比如说封装为 0603 的 0.1uF 的电容，不少客户对参数(Value)的指定五花八门，如 104，104P，100n，100nF，0.1uF，0.1u，或再加电压如 50V 等，另外就是 PCB 的封装指定也不一致，如 0603，C0603，C-0603 等。同一种元件的参数和 PCB 不一致，这样比较混乱，十分不规范。对于同一种元件，如封装，参数都是一样时，应该把参数和 PCB 统一起来。这对后面的 BOM 整理等也是十分有帮助。其它元件指定 Value 或PCB 封装时类似，如电解电容，也经常有 220u，220uF 等。对于同一个 Value 的元件，可能有电流，电压等不同，这要根据实际的情况，在 Value加以说明，如 220uF 的电解电容，对不同的应用，就有不同的电压要求，如 6.3V,10V,16V,50V等不同的要求，在 Value 中加上，如 220uF/16V。说明一下，部分元件的 Value 可能一样，但 PCB 封装不一样，如 10R 的电阻，一般是用 0603 的比较多，但用在 LED 背光限流时，一般就要用 0805 的了，这时 Value 也要统一，但 PCB 就有 0603 和 0805 的分别了，这样导出 BOM 时，也是可以分得清清楚楚的。其它的原理图的规范页间连接符等，可以参考另外的资料。网上比较多这方面的资料。2：Orcad 指定封装和元件参数：要注意的是，由于 PADS 不支持 Value和 PCB Fooprint 有空格，我们在指定 Value和 PCBFootprint 时，不能加入空格。比如有些电阻，我们要用 1%精度的，一般人习惯 10K 1%表示，中间多了个空格，在 Pads 导入网络表时会出错，我们可以用 1K/1%来标示...
