PC+ABSVIP专享VIP免费

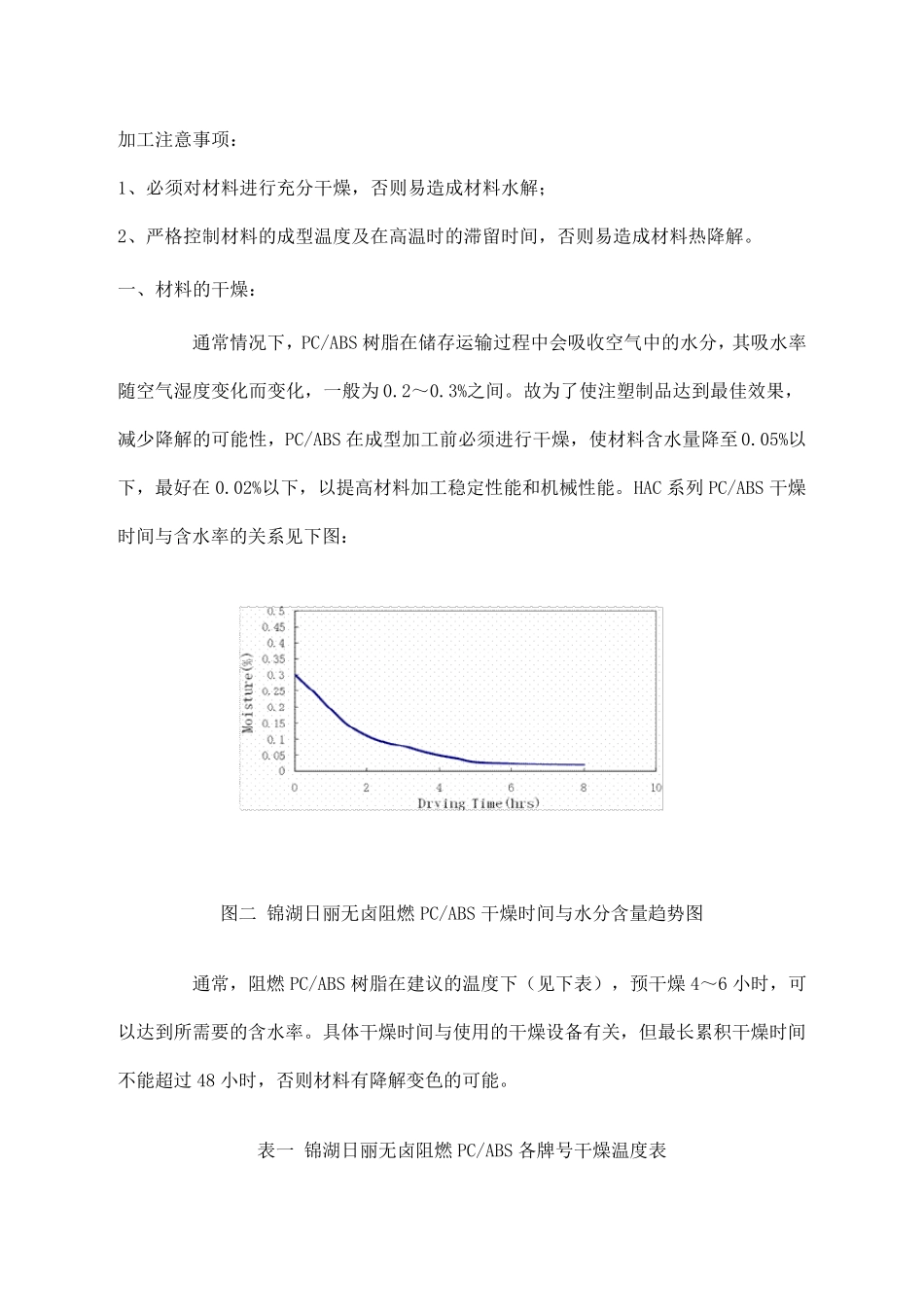

上海锦湖日丽的PC/ABS 合金（HAC 系列）是一种性能优良的工程塑料，它改善了PC的应力开裂性、加工性，同时具有优秀的耐热性、抗冲击性、耐化学性和尺寸稳定性。无卤阻燃 PC/ABS 可以达到 1.5mm V0、2.0mm 5VB 及 3.0mm 5VA 的阻燃等级，并且不采用卤素阻燃剂，更绿色环保。广泛应用于电脑显示器外壳等 IT 产品、复印件、打印机等办公设备之外壳。 锦湖日丽阻燃 PC/ABS 可以使用传统加工设备进行注塑成型、挤出成型、结构发泡成型等。其流变特性如下： 图一 锦湖日丽无卤阻燃 PC/ABS 流变特性图 阻燃 PC/ABS 由于含有 PC 成分和阻燃剂，小量的水分易导致PC 在高温成型加工过程中产生水解，以及过分受热（包括剪切热）导致部分降解及小分子析出，从而造成制品产生银丝、发黄、表面黑条纹、色差等外观问题 、以及产品脆 、螺 丝柱 断裂、喷 漆 开裂等强 度 问题 和模 具沉 积 模 垢 等缺 陷 。所 以, 为 了成型出更优质 的产品, 建 议 检 查 注塑各 相 关 环节 ，请 参 考 以下无卤阻燃 PC/ABS 的注塑加工工艺 规 范 。 加工注意事项： 1、必须对材料进行充分干燥，否则易造成材料水解； 2、严格控制材料的成型温度及在高温时的滞留时间，否则易造成材料热降解。 一、材料的干燥： 通常情况下，PC/ABS 树脂在储存运输过程中会吸收空气中的水分，其吸水率随空气湿度变化而变化，一般为 0.2～0.3%之间。故为了使注塑制品达到最佳效果，减少降解的可能性，PC/ABS 在成型加工前必须进行干燥，使材料含水量降至 0.05%以下，最好在 0.02%以下，以提高材料加工稳定性能和机械性能。HAC 系列 PC/ABS 干燥时间与含水率的关系见下图： 图二 锦湖日丽无卤阻燃 PC/ABS 干燥时间与水分含量趋势图 通常，阻燃 PC/ABS 树脂在建议的温度下（见下表），预干燥 4～6 小时，可以达到所需要的含水率。具体干燥时间与使用的干燥设备有关，但最长累积干燥时间不能超过 48 小时，否则材料有降解变色的可能。 表一 锦湖日丽无卤阻燃 PC/ABS 各牌号干燥温度表 HAC8250NH HAC8250NH（M） HAC8250NH(H) HAC8290NH 干燥温度（℃） 80-90 80-90 85-95 85-95 干燥设备 常用的干燥设备有三种：箱式干燥机、料斗式干燥机和除湿干燥机 使用箱式干燥机时，应将树脂铺在托盘上，厚度为 25mm 左右，不宜过厚。对于大颗粒（回用料）或玻璃纤维填充物料，干燥时间应增加到 6 小...
