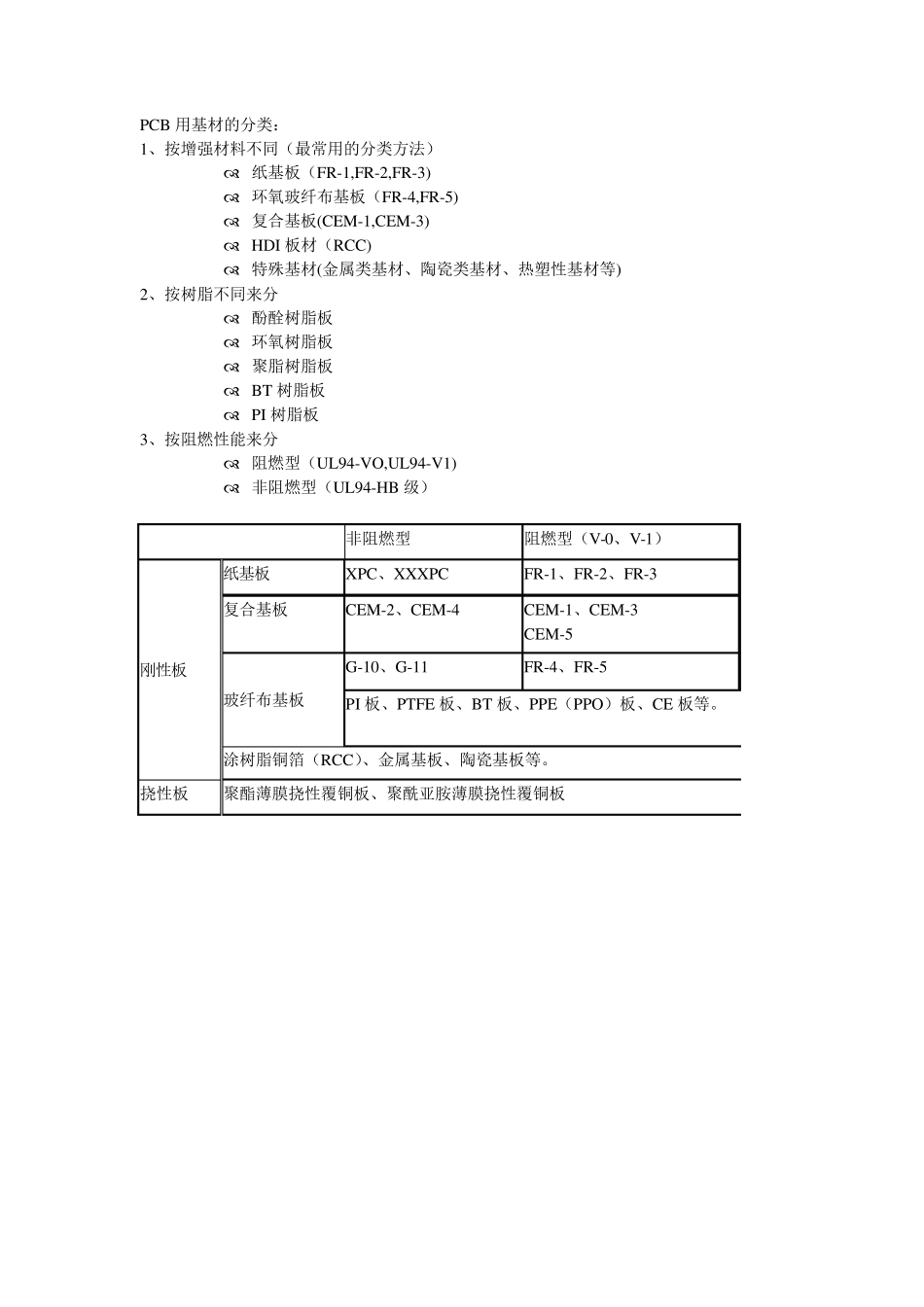

PCB 用基材的分类: 1、按增强材料不同(最常用的分类方法) 纸基板(FR-1,FR-2,FR-3) 环氧玻纤布基板(FR-4,FR-5) 复合基板(CEM-1,CEM-3) HDI 板材(RCC) 特殊基材(金属类基材、陶瓷类基材、热塑性基材等) 2、按树脂不同来分 酚酫树脂板 环氧树脂板 聚脂树脂板 BT 树脂板 PI 树脂板 3、按阻燃性能来分 阻燃型(UL94-VO,UL94-V1) 非阻燃型(UL94-HB 级) 非阻燃型 阻燃型(V-0、V-1) 刚性板 纸基板 XPC、XXXPC FR-1、FR-2、FR-3 复合基板 CEM-2、CEM-4 CEM-1、CEM-3 CEM-5 玻纤布基板 G-10、G-11 FR-4、FR-5 PI 板、PTFE 板、BT 板、PPE(PPO)板、CE 板等。 涂树脂铜箔(RCC)、金属基板、陶瓷基板等。 挠性板 聚酯薄膜挠性覆铜板、聚酰亚胺薄膜挠性覆铜板 基材常见的性能指标: 玻璃化转变温度(Tg) 目前 FR-4 板的 Tg 值一般在 130-140 度,而在印制板制程中,有几 个工序的问题会超过此范围,对制品的加工效果及最终状态会产生一定的影响。因此,提高 Tg 是提高 FR-4耐热性的一个主要方法。其中一个重要手段就是提高固化体系的关联密度或在树脂配方中增加芳香基的含量。在一般 FR-4 树脂配方中,引入部分三官能团及多功能团的环氧树脂或是引入部分酚酫型环氧树脂,把 Tg 值提高到 160-200 度左右。 基材常见的性能指标:介电常数 DK 介电常数 DK 随着电子技术的迅速发展,信息处理和信息传播速度提高,为了扩大通讯通道,使用频率向高频领域转移,它要求基板材料具有较低的介电常数 e 和低介电损耗正切tg。只有降低e才能获得高的信号传播速度,也只有降低tg,才能减少信号传播损失。 热膨胀系数(CTE) 随着印制板精密化、多层化以及 BGA,CSP 等技术的发展,对覆铜板尺寸的稳定性提出了更高的要求。覆铜板的尺寸稳定性虽然和生产工艺有关,但主要还是取决于构成覆铜板的三种原材料:树脂、增强材料、铜箔。通常采取的方法是(1)对树脂进行改性,如改性环氧树脂(2)降低树脂的含量比例,但这样会降低基板的电绝缘性能和化学性能;铜箔对覆铜板的尺寸稳定性影响比较小。 UV 阻挡性能 今年来,在电路板制作过程中,随着光敏阻焊剂的推广使用,为了避免两面相互影响产生重影,要求所有基板必须具有屏蔽 UV 的功能。 阻挡紫外光透过的方法很多,一般可以对玻纤布和环氧树脂中一种或两种进行改性,如使用具有 UV-B...
