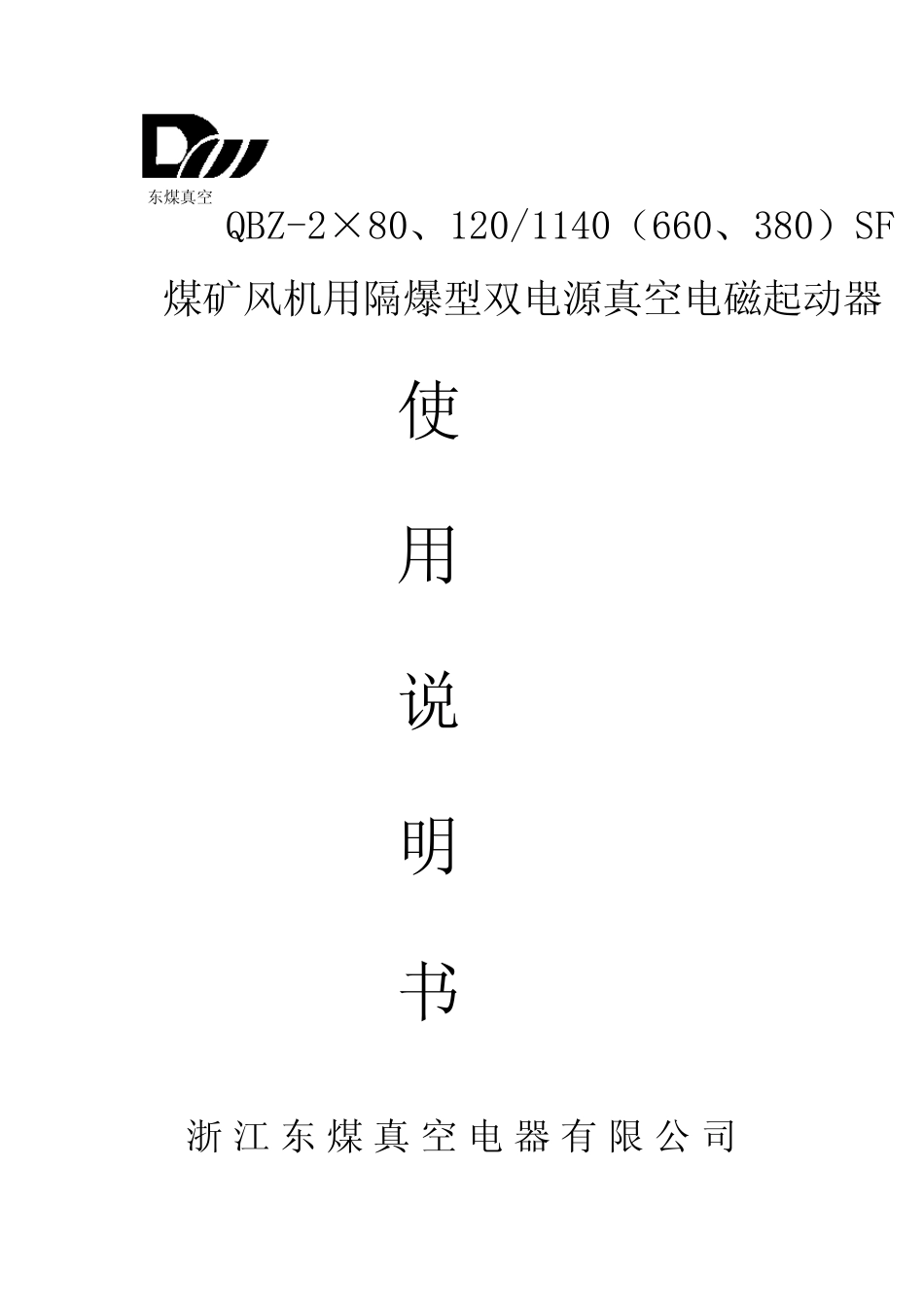

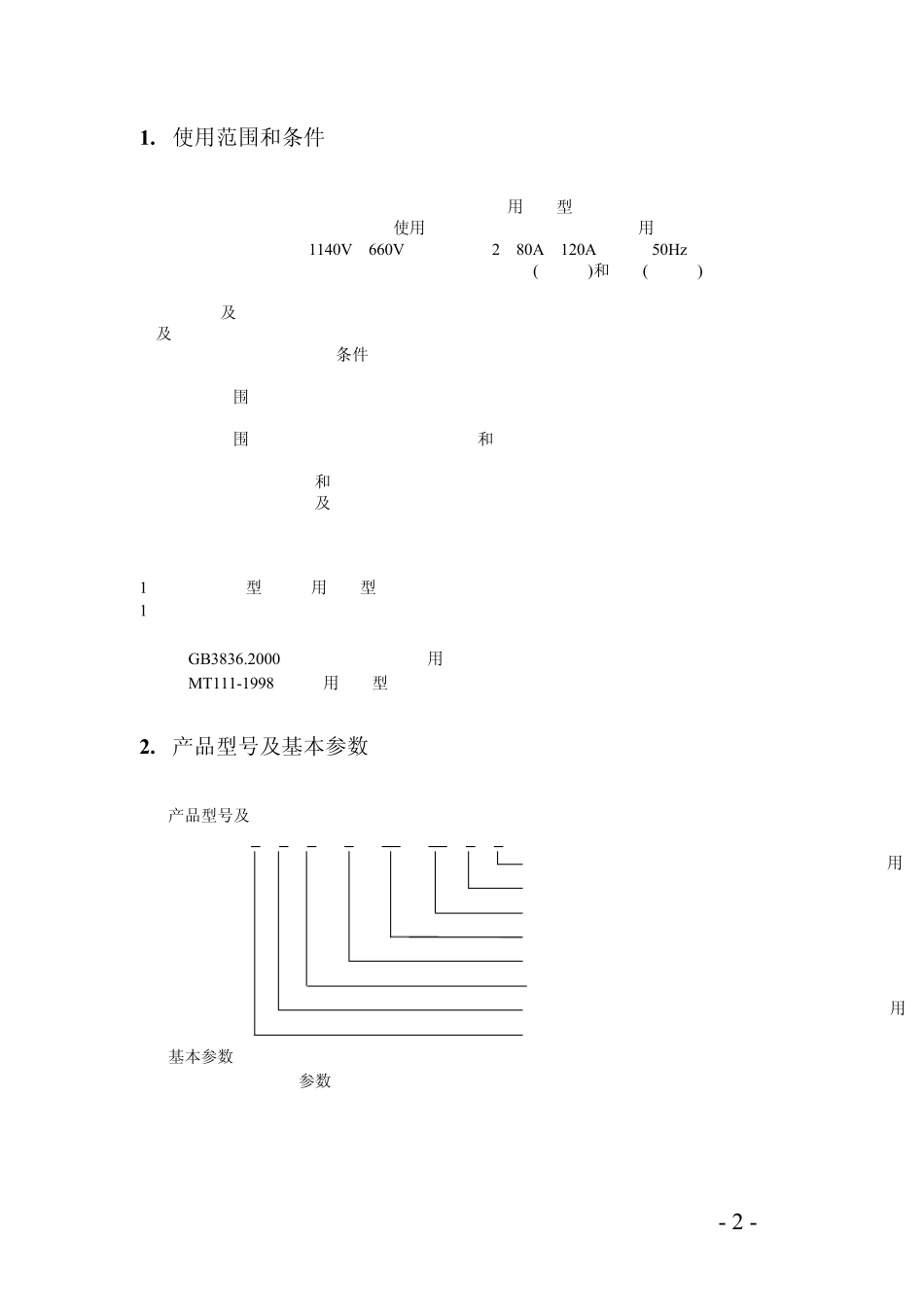

东煤真空 QBZ-2×80、120/1140（660、380）SF 煤矿风机用隔爆型双电源真空电磁起动器 使 用 说 明 书 浙 江 东 煤 真 空 电 器 有 限 公 司 - 1 - 目 录 1. 使用范围和条件.........................................2 2. 产品型号及基本参数....................................2 3. 结构与工作原理.........................................3 4. 产品运输及保管.........................................4 5. 安装使用及维修.........................................5 6. 订货须知...............................................5 7. 附件...................................................5 8. 注意事项...............................................5 - 2 - 1 . 使用范围和条件 1.1 QBZ-2×80、2×120/1140（660）SF煤矿风机用隔爆型双电源真空电磁起动器（以下简称起动器），是针对煤矿井下大量使用风机而新开发的组合开关。适用于井下高瓦斯矿井掘进工作面，额定电压 1140V、660V，额定电流 2×80A、120A，频率 50Hz、三相中性点不接地的供电系统中，实行双电源供电，分别控制主机 (双风机)和副机(双风机)、当主机因故障停机时副机能自动起动，以保证掘进工作面不间断通风。该起动器还可以对两台双风机分别控制以及四台单风机控制，具有短路、过载、断相、漏电闭锁等保护功能，实现对电动机及相关线路的可靠保护，该起动器性能稳定，可靠性高故障率小。 1.2 起动器工作环境条件： a、海拔高度不超过2000m； b、周围介质温度为－5℃～＋40℃； c、空气相对湿度不大于95%（＋25℃时）； d、周围空气含有爆炸性气体（甲烷类）和煤矿井下； e、与垂直面的安装倾斜度不超过15°； f、在无明显摇动和冲击振动的地方； g、在无破坏金属及绝缘的气体或蒸气的环境中； h、在无滴水的地方； i、污染等级：3级； j、安装类别：Ⅲ类。 1.3 防爆型式：矿用隔爆型 、 1.4 防爆标志：ExdI 1.5 执行标准： GB3836.2000 《爆炸性气体环境用电气设备》 MT111-1998 《矿用隔爆型低压交流真空电磁起动器》 2 . 产品型号及基本参数 2.1产品型号及含义 Q B Z —2× □ / □ S F 风机用 双电源 额定工作电压V 额定工作电流 A 控制风机回路数 真空 矿用隔爆型 起动器 2.2基本参数 2.2.1起动器主要技术参数见表 1 - 3 - 表 1 主回路 电压 ...
