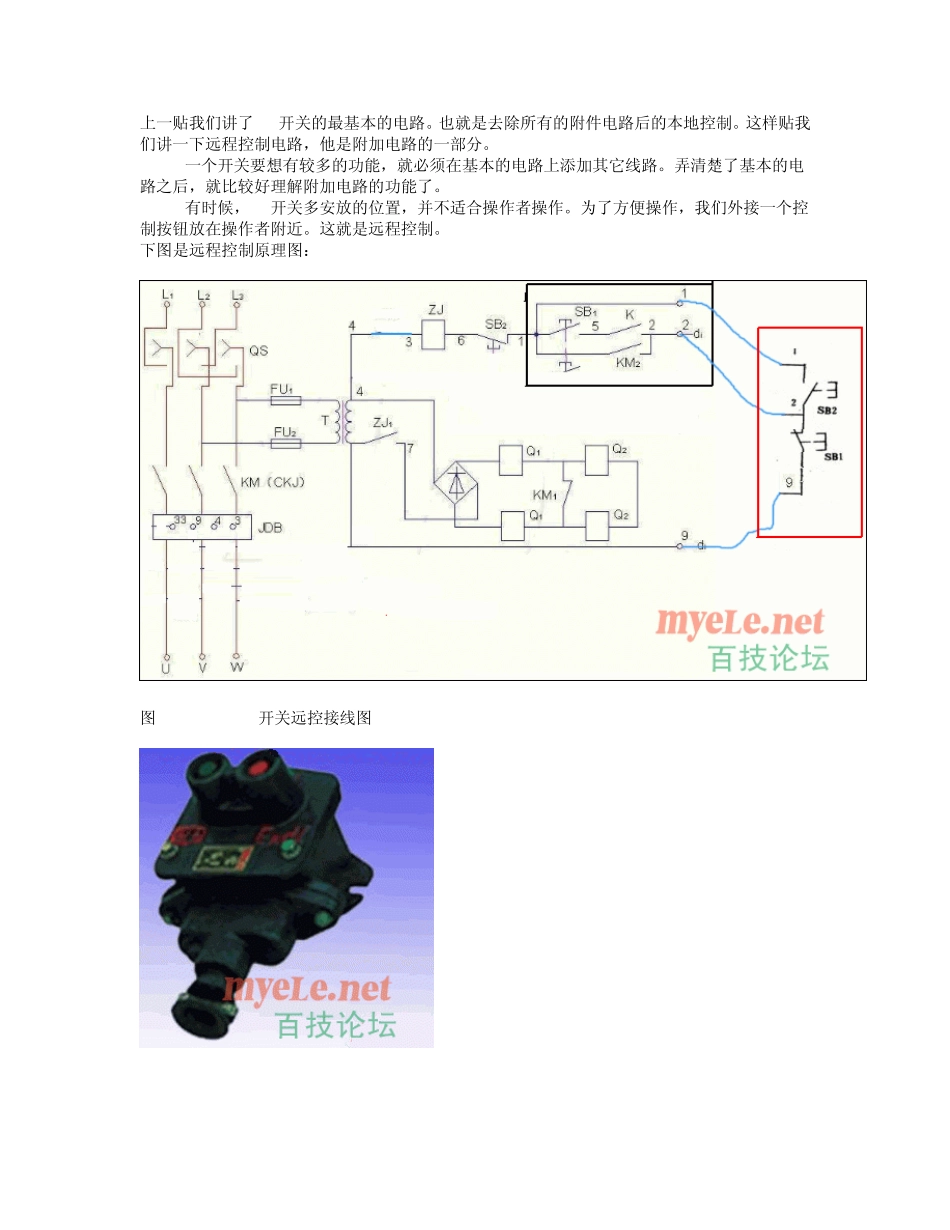

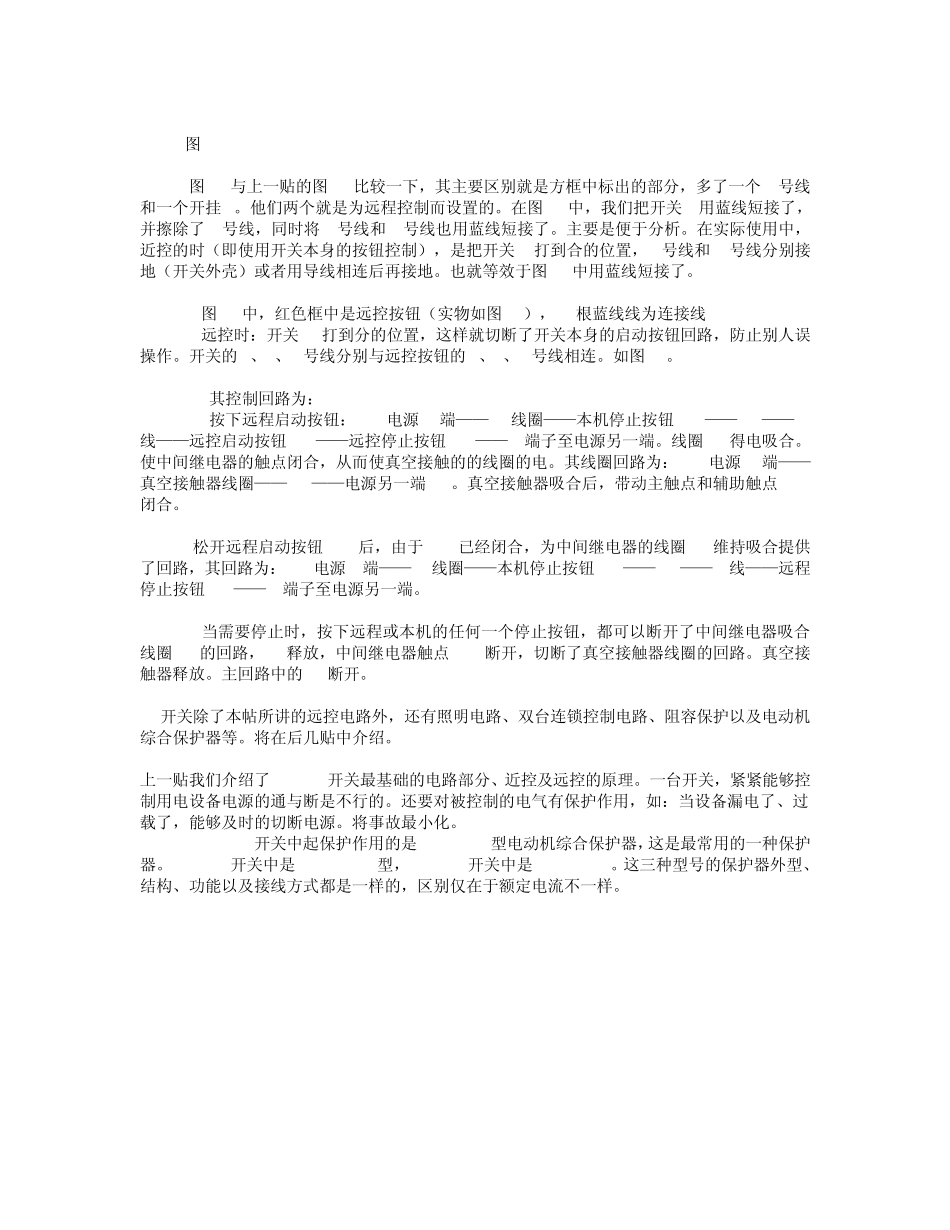

上一贴我们讲了80开关的最基本的电路。也就是去除所有的附件电路后的本地控制。这样贴我们讲一下远程控制电路，他是附加电路的一部分。 一个开关要想有较多的功能，就必须在基本的电路上添加其它线路。弄清楚了基本的电路之后，就比较好理解附加电路的功能了。 有时候，80开关多安放的位置，并不适合操作者操作。为了方便操作，我们外接一个控制按钮放在操作者附近。这就是远程控制。 下图是远程控制原理图： 图 15 80开关远控接线图 图 16 图15与上一贴的图13比较一下，其主要区别就是方框中标出的部分，多了一个1号线和一个开挂K。他们两个就是为远程控制而设置的。在图13中，我们把开关K用蓝线短接了，并擦除了1号线，同时将2号线和9号线也用蓝线短接了。主要是便于分析。在实际使用中，近控的时（即使用开关本身的按钮控制），是把开关K打到合的位置，2号线和9号线分别接地（开关外壳）或者用导线相连后再接地。也就等效于图13中用蓝线短接了。 图15中，红色框中是远控按钮（实物如图16）， 3根蓝线线为连接线 远控时：开关K打到分的位置，这样就切断了开关本身的启动按钮回路，防止别人误操作。开关的1、2、9号线分别与远控按钮的1、2、9号线相连。如图15。 其控制回路为： 按下远程启动按钮：36V电源4端——ZJ线圈——本机停止按钮SB2——SB1——1#线——远控启动按钮SB2——远控停止按钮SB1——9#端子至电源另一端。线圈 ZJ得电吸合。使中间继电器的触点闭合，从而使真空接触的的线圈的电。其线圈回路为：36V电源4端——真空接触器线圈——ZJ1——电源另一端9#。真空接触器吸合后，带动主触点和辅助触点 KM2闭合。 松开远程启动按钮SB1后，由于KM2已经闭合，为中间继电器的线圈 ZJ维持吸合提供了回路，其回路为：36V电源4端——ZJ线圈——本机停止按钮SB2——KM2——2#线——远程停止按钮SB1——9#端子至电源另一端。 当需要停止时，按下远程或本机的任何一个停止按钮，都可以断开了中间继电器吸合线圈 ZJ的回路，ZJ释放，中间继电器触点 ZJ1断开，切断了真空接触器线圈的回路。真空接触器释放。主回路中的KM断开。 80开关除了本帖所讲的远控电路外，还有照明电路、双台连锁控制电路、阻容保护以及电动机综合保护器等。将在后几贴中介绍。 上一贴我们介绍了QBZ-80开关最基础的电路部分、近控及远控的原理。一台开关，紧紧能够控制用电设备电源的通与断是不行的。还要对被控制的电气有保护作用，如：当设备漏电了、过...
