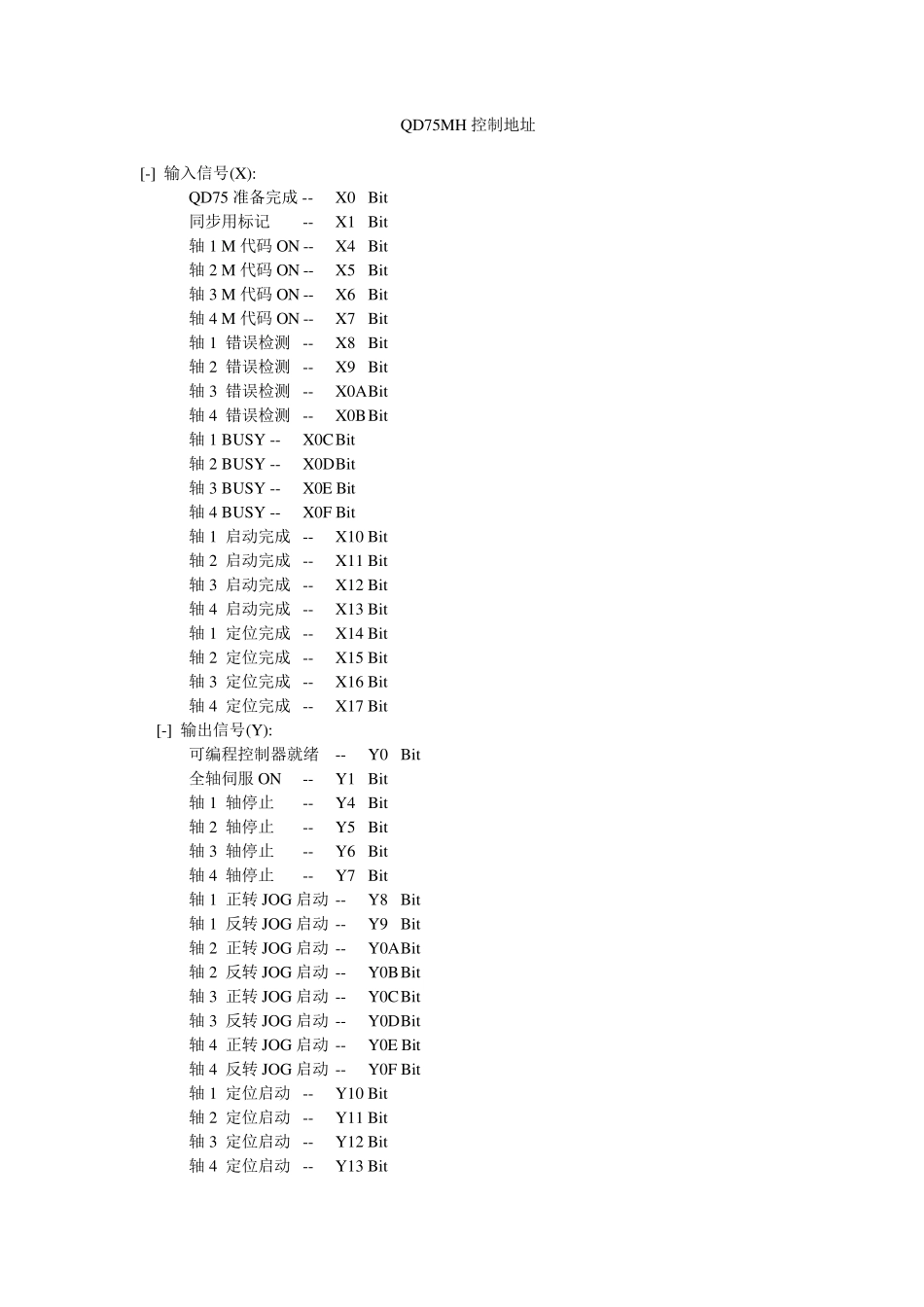

QD75MH 控制地址 [-] 输入信号(X): QD75 准备完成 -- X0 Bit 同步用标记 -- X1 Bit 轴1 M 代码 ON -- X4 Bit 轴2 M 代码 ON -- X5 Bit 轴3 M 代码 ON -- X6 Bit 轴4 M 代码 ON -- X7 Bit 轴1 错误检测 -- X8 Bit 轴2 错误检测 -- X9 Bit 轴3 错误检测 -- X0A Bit 轴4 错误检测 -- X0B Bit 轴1 BUSY -- X0C Bit 轴2 BUSY -- X0D Bit 轴3 BUSY -- X0E Bit 轴4 BUSY -- X0F Bit 轴1 启动完成 -- X10 Bit 轴2 启动完成 -- X11 Bit 轴3 启动完成 -- X12 Bit 轴4 启动完成 -- X13 Bit 轴1 定位完成 -- X14 Bit 轴2 定位完成 -- X15 Bit 轴3 定位完成 -- X16 Bit 轴4 定位完成 -- X17 Bit [-] 输出信号(Y): 可编程控制器就绪 -- Y0 Bit 全轴伺服 ON -- Y1 Bit 轴1 轴停止 -- Y4 Bit 轴2 轴停止 -- Y5 Bit 轴3 轴停止 -- Y6 Bit 轴4 轴停止 -- Y7 Bit 轴1 正转 JOG 启动 -- Y8 Bit 轴1 反转 JOG 启动 -- Y9 Bit 轴2 正转 JOG 启动 -- Y0A Bit 轴2 反转 JOG 启动 -- Y0B Bit 轴3 正转 JOG 启动 -- Y0C Bit 轴3 反转 JOG 启动 -- Y0D Bit 轴4 正转 JOG 启动 -- Y0E Bit 轴4 反转 JOG 启动 -- Y0F Bit 轴1 定位启动 -- Y10 Bit 轴2 定位启动 -- Y11 Bit 轴3 定位启动 -- Y12 Bit 轴4 定位启动 -- Y13 Bit 轴1 执行禁止标记 -- Y14 Bit 轴2 执行禁止标记 -- Y15 Bit 轴3 执行禁止标记 -- Y16 Bit 轴4 执行禁止标记 -- Y17 Bit [-] 缓冲存储器监视 [-] 监视数据 [-] 系统监视数据 测试监视中标记 -- U0\G1200 字[无符号] 启动履历... 详细对话框 错误履历... 详细对话框 报警履历... 详细对话框 Flash ROM 写入次数 -- U0\G1424 双字[无符号] 紧急停止输入 -- U0\G1431 字[无符号] [-] 轴监视数据 轴1 进给当前值 -- U0\G800 Dou ble Word[Signed] 轴1 进给机械值 -- U0\G802 Dou ble Word[Signed] 轴1 进给速度 -- U0\G804 双字[无符号] 轴1 轴错误编号... -- U0\G806 错误代码 轴1 轴报警编号... -- U0\G807 报警代码 轴1 有效M 代码 -- U0\G808 字[无符号] 轴1 轴动作状态 -- U0\G809 字[无符号] 轴1 计数速度 -- U0...
