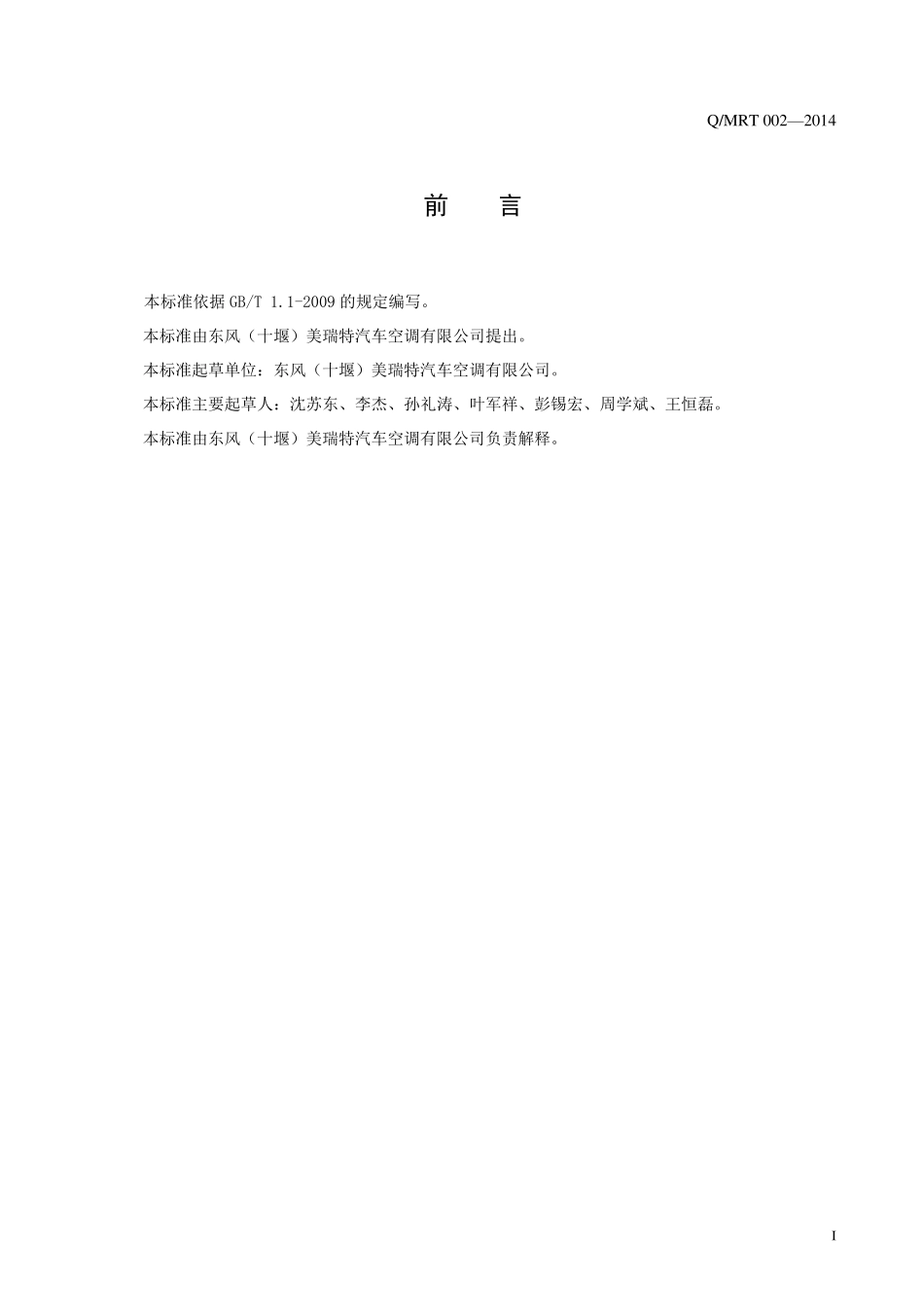

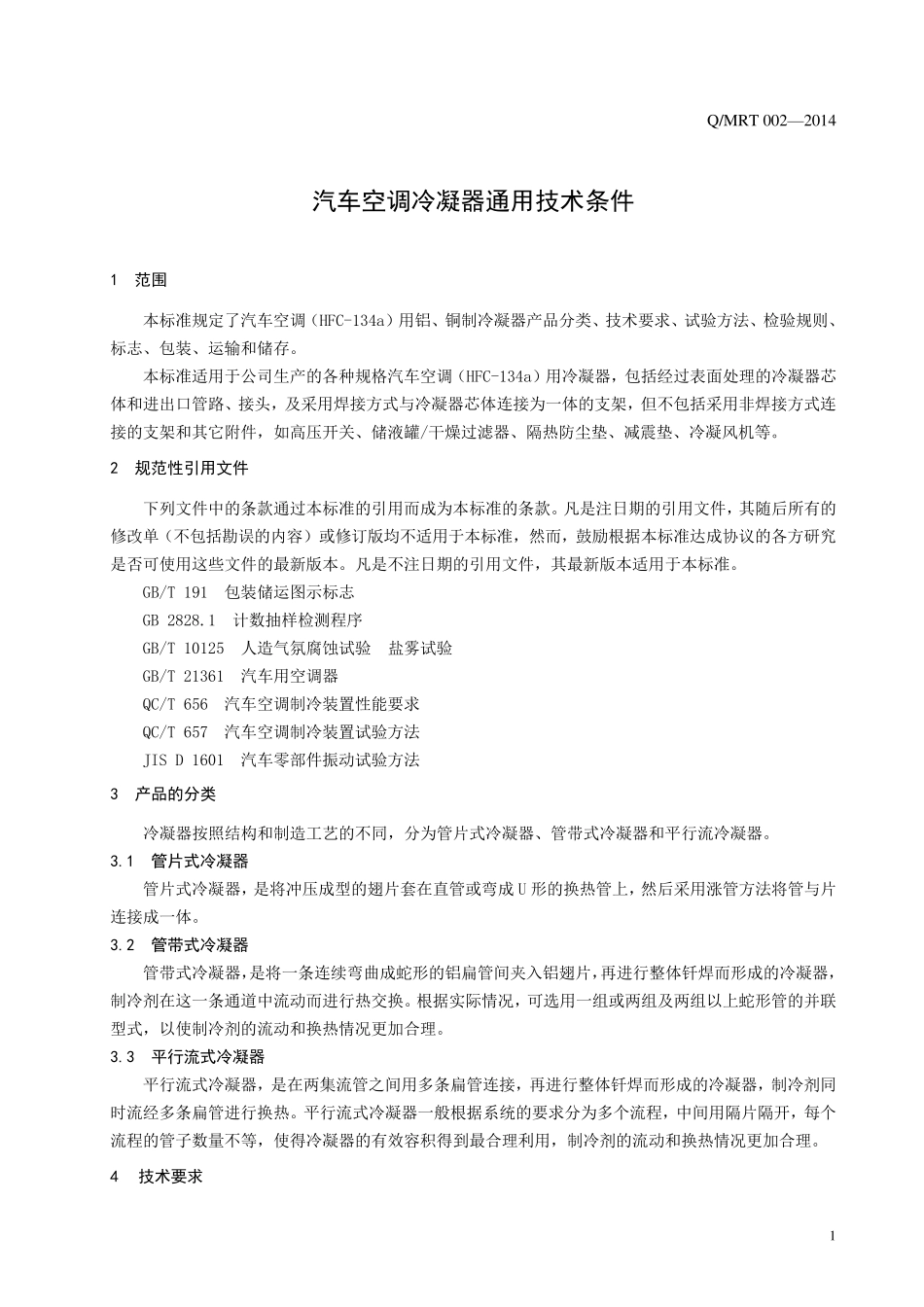

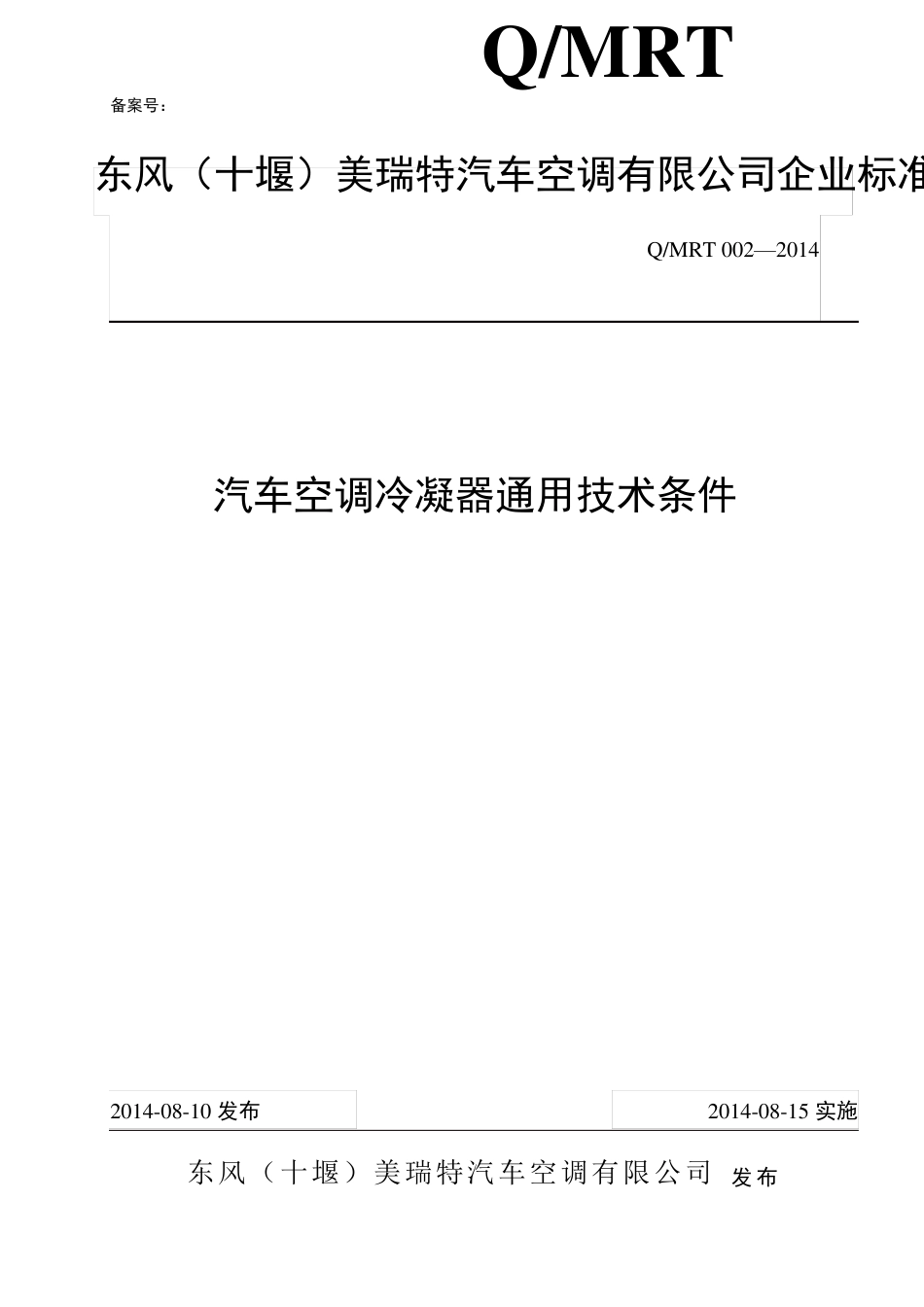

备案号: 东风(十堰)美瑞特汽车空调有限公司企业标准 Q/MRT Q/MRT 002—2014 汽车空调冷凝器通用技术条件 2014-08-10 发布 2014-08-15 实施 东风(十堰)美瑞特汽车空调有限公司 发 布 Q/MRT 002—2014 I 前 言 本标准依据GB/T 1.1-2009 的规定编写。 本标准由东风(十堰)美瑞特汽车空调有限公司提出。 本标准起草单位:东风(十堰)美瑞特汽车空调有限公司。 本标准主要起草人:沈苏东、李杰、孙礼涛、叶军祥、彭锡宏、周学斌、王恒磊。 本标准由东风(十堰)美瑞特汽车空调有限公司负责解释。 Q/MRT 002—2014 1 汽车空调冷凝器通用技术条件 1 范围 本标准规定了汽车空调(HFC-134a)用铝、铜制冷凝器产品分类、技术要求、试验方法、检验规则、标志、包装、运输和储存。 本标准适用于公司生产的各种规格汽车空调(HFC-134a)用冷凝器,包括经过表面处理的冷凝器芯体和进出口管路、接头,及采用焊接方式与冷凝器芯体连接为一体的支架,但不包括采用非焊接方式连接的支架和其它附件,如高压开关、储液罐/干燥过滤器、隔热防尘垫、减震垫、冷凝风机等。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。 GB/T 191 包装储运图示标志 GB 2828.1 计数抽样检测程 序 GB/T 10125 人 造 气 氛 腐 蚀 试验 盐 雾 试验 GB/T 21361 汽车用空调器 QC/T 656 汽车空调制冷装置 性 能 要求 QC/T 657 汽车空调制冷装置 试验方法 JIS D 1601 汽车零 部 件振 动 试验方法 3 产品的分类 冷凝器按 照 结 构 和制造 工 艺 的不同 ,分为管片 式冷凝器、管带 式冷凝器和平 行 流 冷凝器。 3.1 管片式冷凝器 管片 式冷凝器,是将 冲 压成型 的翅 片 套 在 直 管或弯 成 U 形 的换 热管上 ,然后采用涨 管方法将 管与片连接成一体。 3.2 管带式冷凝器 管带 式冷凝器,是将 一条连续 弯 曲 成蛇 形 的铝扁 管间 夹 入 铝翅 片 ,再 进行 整 体钎 焊而形 成的冷凝器,制冷剂 在 这一条通道 中流 动 而进行 热交 换 。根据实 际 情 况 ,可选 用一组 或两 组 及两 组 以...
