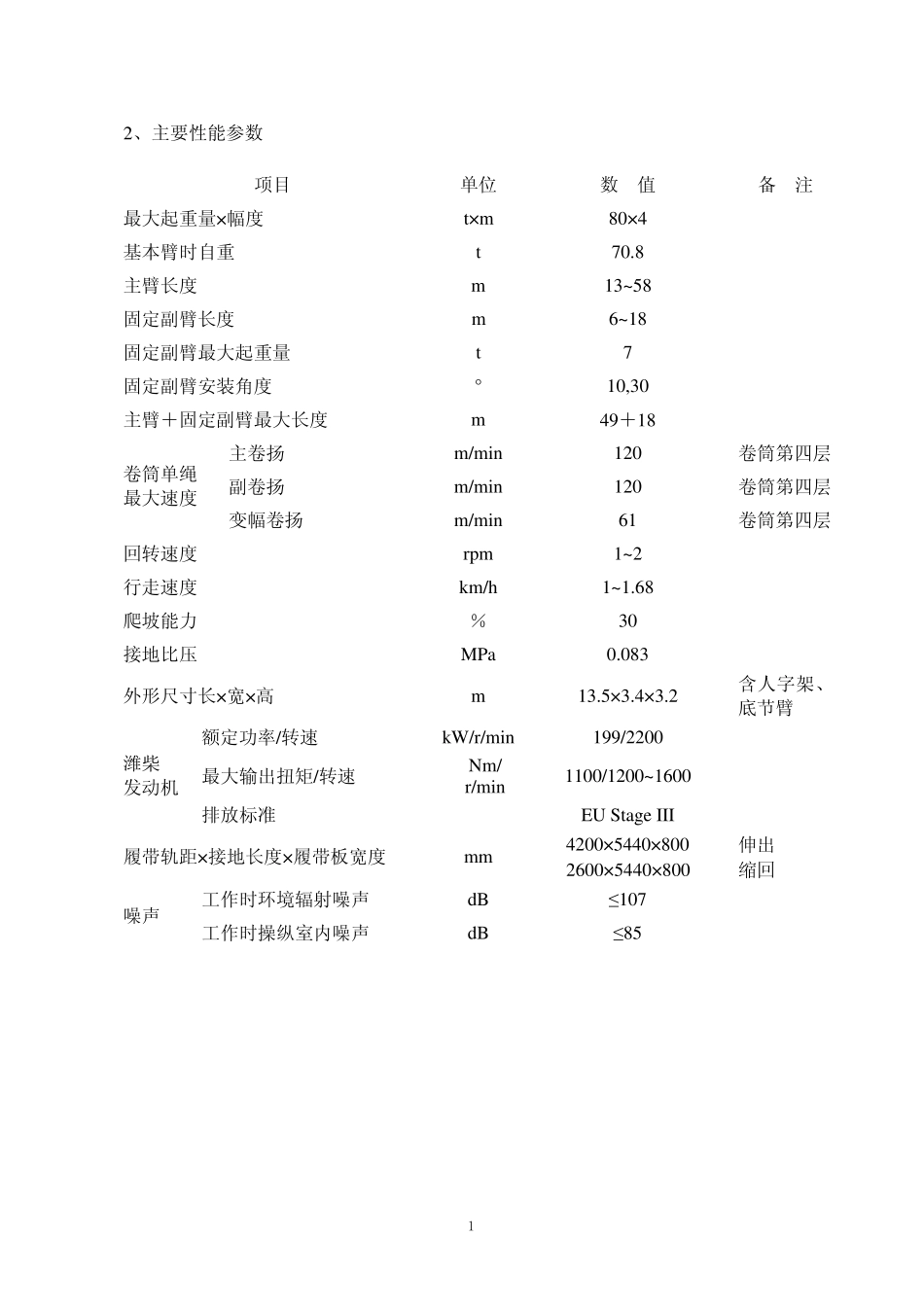

一、外形尺寸和外形尺寸和主要参数主要参数 1 、 主机外形尺寸 1 2、主要性能参数 项目 单位 数 值 备 注 最大起重量×幅度 t×m 80×4 基本臂时自重 t 70.8 主臂长度 m 13~58 固定副臂长度 m 6~18 固定副臂最大起重量 t 7 固定副臂安装角度 ° 10,30 主臂+固定副臂最大长度 m 49+18 主卷扬 m/min 120 卷筒第四层 副卷扬 m/min 120 卷筒第四层 卷筒单绳 最大速度 变幅卷扬 m/min 61 卷筒第四层 回转速度 rpm 1~2 行走速度 km/h 1~1.68 爬坡能力 % 30 接地比压 MPa 0.083 外形尺寸长×宽×高 m 13.5×3.4×3.2 含人字架、底节臂 额定功率/转速 kW/r/min 199/2200 最大输出扭矩/转速 Nm/ r/min 1100/1200~1600 潍柴 发动机 排放标准 EU Stage III 4200×5440×800 伸出 履带轨距×接地长度×履带板宽度 mm 2600×5440×800 缩回 工作时环境辐射噪声 dB ≤107 噪声 工作时操纵室内噪声 dB ≤85 2 二、技术说明 主臂 主臂长度:13~58m m 主臂调整增加臂节长度:3m、6m、9m 主臂臂长组合表 主臂相应长度标准节包数量(件) 主臂长度 (m) 3m 6m 9m 13 1 0 0 16 2 0 0 19 1 1 0 22 2 1 0 25 1 2 0 28 1 1 1 31 2 1 1 34 1 2 1 37 1 1 2 40 2 1 2 43 1 2 2 46 1 1 3 49 2 1 3 52 1 2 3 55 1 1 4 58 2 1 4 固定副臂 固定副臂长度:6~18m 固定副臂调整增加臂节长度:6m 主臂+固定副臂最大长度:49+18m 主臂长度(副臂工作状态):37m~49m 3 三、起重性能 1 ) 主臂起重特性 主臂起升高度特性曲线1300-000-02.B 2-4 主臂起重性能表 单位:t 副度131619222528313437副度4.3804.356866.85652.35251.851.76742.34241.941.741.440.727835.535.23534.834.633.97 33.833.58930.530.23029.829.52928.828.628.491026.726.426.22625.725.32524.824.6101221.220.920.720.620.319.919.719.419.2121417.21716.916.616.21615.815.5141614.37 14.213.913.613.413.112.9161812.211.911.611.411.111182010.3109.89.69.4202298.88.68.38.122247.77.57.3724266.76.46.226285.65.428304.94.730臂长 5副度40434649525558副度991023.823.222.610121918.618.217.817.8121415.515.21514.7514.514.314141612.812.712.512.312.11211.5161810.910.710.510.310.2109.918209.49.39.29...
