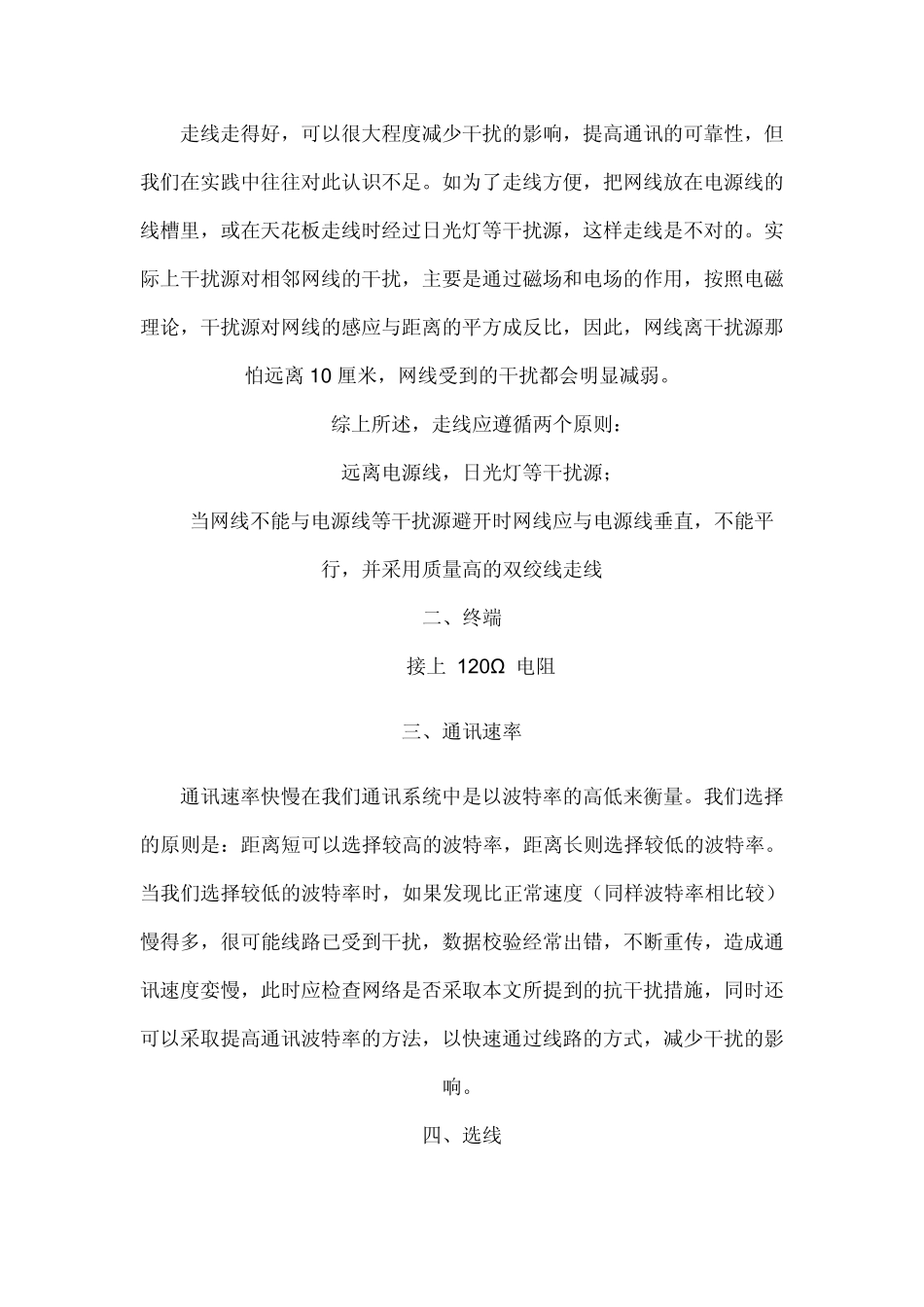

RS232,RS422,RS485的区别和RS485通讯线缆注意事项_第2页
2/7
RS232,RS422,RS485的区别和RS485通讯线缆注意事项_第3页
3/7
RS232,RS422,RS485 的区别和RS485 通讯线缆注意事项 1.RS-232-C是美国电子工业协会EIA(Electronic Industry Association)制定的一种串行物理接口标准。RS是英文“推荐标准”的缩写,232为标识号,C表示修改次数。RS-232-C总线标准设有 25条信号线,包括一个主通道和一个辅助通道,在多数情况下主要使用主通道,对于一般双工通信,仅需几条信号线就可实现,如一条发送线、一条接收线及一条地线。RS-232-C标准规定的数据传输速率为每秒 50、75、 100、150、300、600、1200、2400、4800、9600、19200波特。RS-232-C标准规定,驱动器允许有 2500pF的电容负载,通信距离将受此电容限制,例如,采用 150pF/m的通信电缆时,最大通信距离为 15m;若每米电缆的电容量减小,通信距离可以增加。传输距离短的另一原因是RS-232属单端信号传送,存在共地噪声和不能抑制共模干扰等问题,因此一般用于 20m以内的通信。 2.RS-485总线,在要求通信距离为几十米到上千米时,广泛采用 RS-485 串行总线标准。RS-485采用平衡发送和差分接收,因此具有抑制共模干扰的能力。加上总线收发器具有高灵敏度,能检测低至 200mV的电压,故传输信号能在千米以外得到恢复。 RS-485采用半双工工作方式,任何时候只能有一点处于发送状态,因此,发送电路须由使能信号加以控制。RS-485用于多点互连时非常方便,可以省掉许多信号线。应用 RS-485 可以联网构成分布式系统,其允许最多并联32台驱动器和32台接收器。 3.RS422总线,RS485和RS422电路原理基本相同,都是以差动方式发送和接受,不需要数字地线。差动工作是同速率条件下传输距离远的根本原因,这正是二者与 RS232的根本区别,因为 RS232是单端输入输出,双工工作时至少需要数字地线 发送线和接受线三条线(异步传输),还可以加其它控制线完成同步等功能。RS422通过两对双绞线可以全双工工作收发互不影响,而 RS485只能半双工工作,发收不能同时进行,但它只需要一对双绞线。RS422和RS485在 19kpbs下能传输 1200米。用新型收发器线路上可连接台设备。 以往,PC与智能设备通讯多借助 RS232、RS485、以太网等方式,主要取决于设备的接口规范。但 RS232、RS485只能代表通讯的物理介质层和链路层,如果要实现数据的双向访问,就必须自己编写通讯应用程序,但这种程序多数都不能符合 ISO/OSI的规范,只能实现较单一的功能,适用于单一设备类型,程序不具备通用性。在 RS232或 RS485设备联成的设备...
