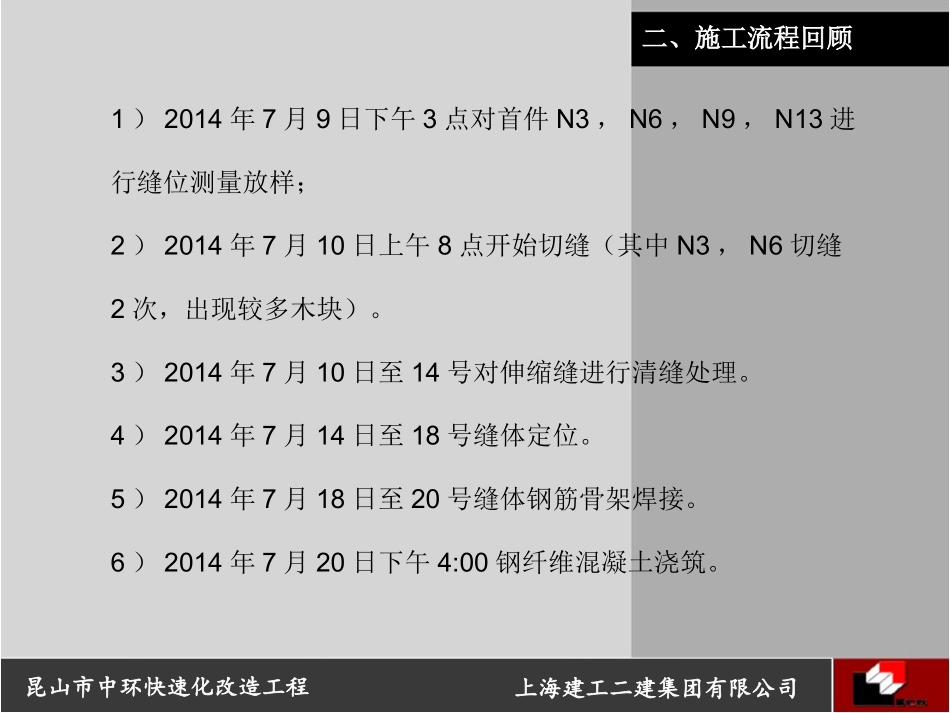

昆山市中环快速化改造工程上海建工二建集团有限公司昆山市中环快速化改造工程二工区（南段）首件桥面伸缩缝施工总结昆山市中环快速化改造工程上海建工二建集团有限公司一、首件概况结合现场实际及我部人员、机械状况，选择G312主线N3#墩、N6#墩、N9#墩、N13#墩段右半幅为我工区的首件伸缩缝。伸缩缝层采用型钢伸缩缝装置，首件伸缩缝一共施工4条。根据设计要求及相关规范要求，本工程先进行基础开挖和清理，然后伸缩缝就位和调平锚固，接着安装网片及立模并对隐蔽工程检查，再冲洗槽坑，浇灌C50钢纤维混凝土，最后拆模和养护。昆山市中环快速化改造工程上海建工二建集团有限公司二、施工流程回顾1）2014年7月9日下午3点对首件N3，N6，N9，N13进行缝位测量放样；2）2014年7月10日上午8点开始切缝（其中N3，N6切缝2次，出现较多木块）。3）2014年7月10日至14号对伸缩缝进行清缝处理。4）2014年7月14日至18号缝体定位。5）2014年7月18日至20号缝体钢筋骨架焊接。6）2014年7月20日下午4:00钢纤维混凝土浇筑。昆山市中环快速化改造工程上海建工二建集团有限公司三、主要施工工艺3.1、施工准备1、技术人员要将工程概况、施工方案、技术措施及特殊部位的施工要点、注意事项等向全体施工人员作详细的技术交底，做到按设计施工图、规范和施工方案施工。2、对进场的伸缩缝进行逐个检查验收，只有验收合格的伸缩缝方能用于现场施工，不合格的一律退回。3、机械设备如下：空压机、路面切割机、风镐、风枪、电焊机及割炬，冲洗设备、卡车；插入式振捣器，潜水泵及试块模具和泥工工具；交通管理设施及质量检测器具，三米直尺；相应的值班室和工具间及交通运输工具。昆山市中环快速化改造工程上海建工二建集团有限公司三、主要施工工艺3.2、铺装层开槽1、放样划线：由伸缩缝中心位置向两侧对称放线，并用白色标识线在两侧弹出切线范围。2、切割机切缝：切缝时路面切口完好，沿线整齐，无啃边现象，切缝深度满足图纸要求。3、风镐开槽：开槽后禁止车辆通行并且严禁施工人员踩踏槽两侧边缘，以免槽两侧沥青砼受损，开槽时将槽内的沥青砼、松动的水泥砼凿除干净，凿毛至坚硬层并用强力吹风机清除浮尘和杂物。理顺、调整槽内预埋筋，对漏埋或折断的预埋筋应进行修复，统一采用植筋进行钢筋补植。4、梁缝处理：梁端间隙内的杂物，凿碎的砼块清理干净，用泡沫塑料填塞密实，掉落在墩柱上的碎块用登高车清理干净。昆山市中环快速化改造工程上海建工二建集团有限公司三、主要施工工艺3.2、铺装层开槽沿线整齐，无啃边现象靠近防撞墙人工镐头机凿除昆山市中环快速化改造工程上海建工二建集团有限公司三、主要施工工艺3.3、伸缩缝型钢安装1、安装前准备：检查伸缩缝外观质量要求直顺，不扭曲，顶面宽、窄一致。2、安装温度控制：理想安装温度在5-20℃℃，但当天现场实际安装温度在36℃3、安装误差控制：顺桥向伸缩缝定位宽度误差控制在同向±2mm内，安装过程中同一伸缩缝未存在同时出现正负误差的情况。且高程较两侧沥青面低2±0.5mm。4、焊接固定：伸缩缝的标高与直线度调整到符合设计要求后，进行临时固定，固定时沿桥宽的一端向另一端依次将伸缩缝边梁上的锚固装置与预留槽内的预埋钢筋每隔2-3个锚固筋焊一个焊点，两侧对称施焊，以保证抄平后的伸缩缝不再发生变位。5、固定后处理：伸缩缝焊接牢固后，将预先设定的临时固定卡具、定位角钢用气割枪割去，使其自由伸缩，并且严格保护现场，防止车辆误压。昆山市中环快速化改造工程上海建工二建集团有限公司三、主要施工工艺高程较两侧沥青面低2±0.5mm箱梁预埋筋与锚筋依次两端对称焊接昆山市中环快速化改造工程上海建工二建集团有限公司三、主要施工工艺3.4、钢纤维混凝土浇筑及养生1、浇筑前准备：浇筑前再次对伸缩缝高程进行复测，在伸缩缝型钢上覆盖木板，防止浆流入伸缩缝内，槽口两侧用木模支挡，确保在砼振捣时不出现移动并能防止沙浆流入伸缩缝内，影响伸缩。预先在缝两侧铺上塑料布，保证砼浇筑时不污染沥青路面。2、钢纤维混凝土坍落度控制：混凝土泵车到场后及时检测坍落度，实际检测结果为19cm3、钢纤维混凝土浇筑：浇筑时两侧同时进行振捣，振...
