配电变压器的接地电阻测量VIP免费

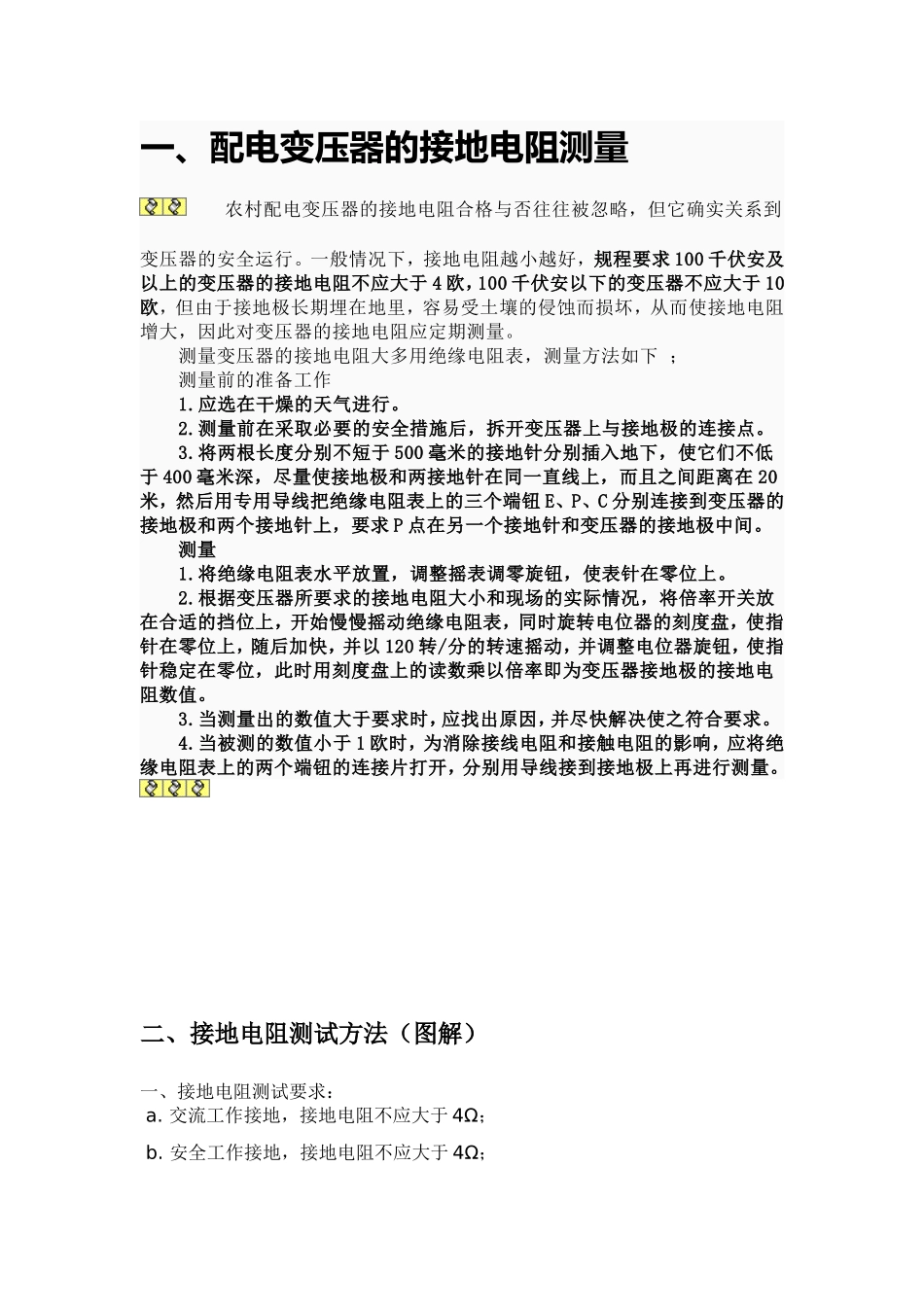

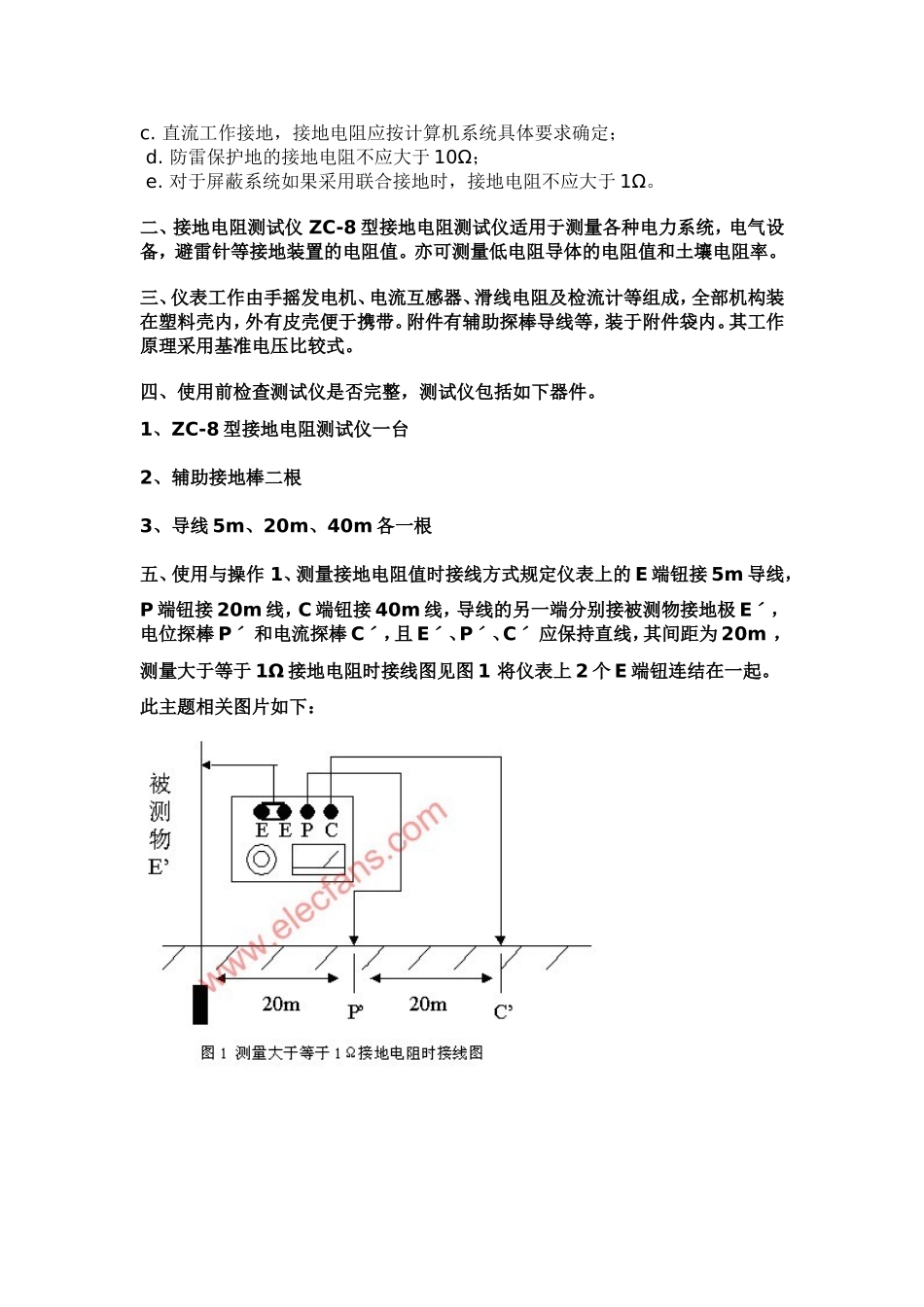

一、配电变压器的接地电阻测量 农村配电变压器的接地电阻合格与否往往被忽略，但它确实关系到变压器的安全运行。一般情况下，接地电阻越小越好，规程要求 100 千伏安及以上的变压器的接地电阻不应大于 4 欧，100 千伏安以下的变压器不应大于 10欧，但由于接地极长期埋在地里，容易受土壤的侵蚀而损坏，从而使接地电阻增大，因此对变压器的接地电阻应定期测量。 测量变压器的接地电阻大多用绝缘电阻表，测量方法如下 ； 测量前的准备工作 1.应选在干燥的天气进行。 2.测量前在采取必要的安全措施后，拆开变压器上与接地极的连接点。 3.将两根长度分别不短于 500 毫米的接地针分别插入地下，使它们不低于 400 毫米深，尽量使接地极和两接地针在同一直线上，而且之间距离在 20米，然后用专用导线把绝缘电阻表上的三个端钮 E、P、C 分别连接到变压器的接地极和两个接地针上，要求 P 点在另一个接地针和变压器的接地极中间。 测量 1.将绝缘电阻表水平放置，调整摇表调零旋钮，使表针在零位上。 2.根据变压器所要求的接地电阻大小和现场的实际情况，将倍率开关放在合适的挡位上，开始慢慢摇动绝缘电阻表，同时旋转电位器的刻度盘，使指针在零位上，随后加快，并以 120 转/分的转速摇动，并调整电位器旋钮，使指针稳定在零位，此时用刻度盘上的读数乘以倍率即为变压器接地极的接地电阻数值。 3.当测量出的数值大于要求时，应找出原因，并尽快解决使之符合要求。 4.当被测的数值小于 1 欧时，为消除接线电阻和接触电阻的影响，应将绝缘电阻表上的两个端钮的连接片打开，分别用导线接到接地极上再进行测量。 二、接地电阻测试方法（图解）一、接地电阻测试要求： a. 交流工作接地，接地电阻不应大于 4Ω； b. 安全工作接地，接地电阻不应大于 4Ω； c. 直流工作接地，接地电阻应按计算机系统具体要求确定； d. 防雷保护地的接地电阻不应大于 10Ω； e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于 1Ω。二、接地电阻测试仪 ZC-8 型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。三、仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。其工作原理采用基准电压比较式。四、使用前检查测试仪是否完整，测试仪包括如下器件。 1、ZC-8...
