用万用表R×1K电阻档测某一个二极管时测试题

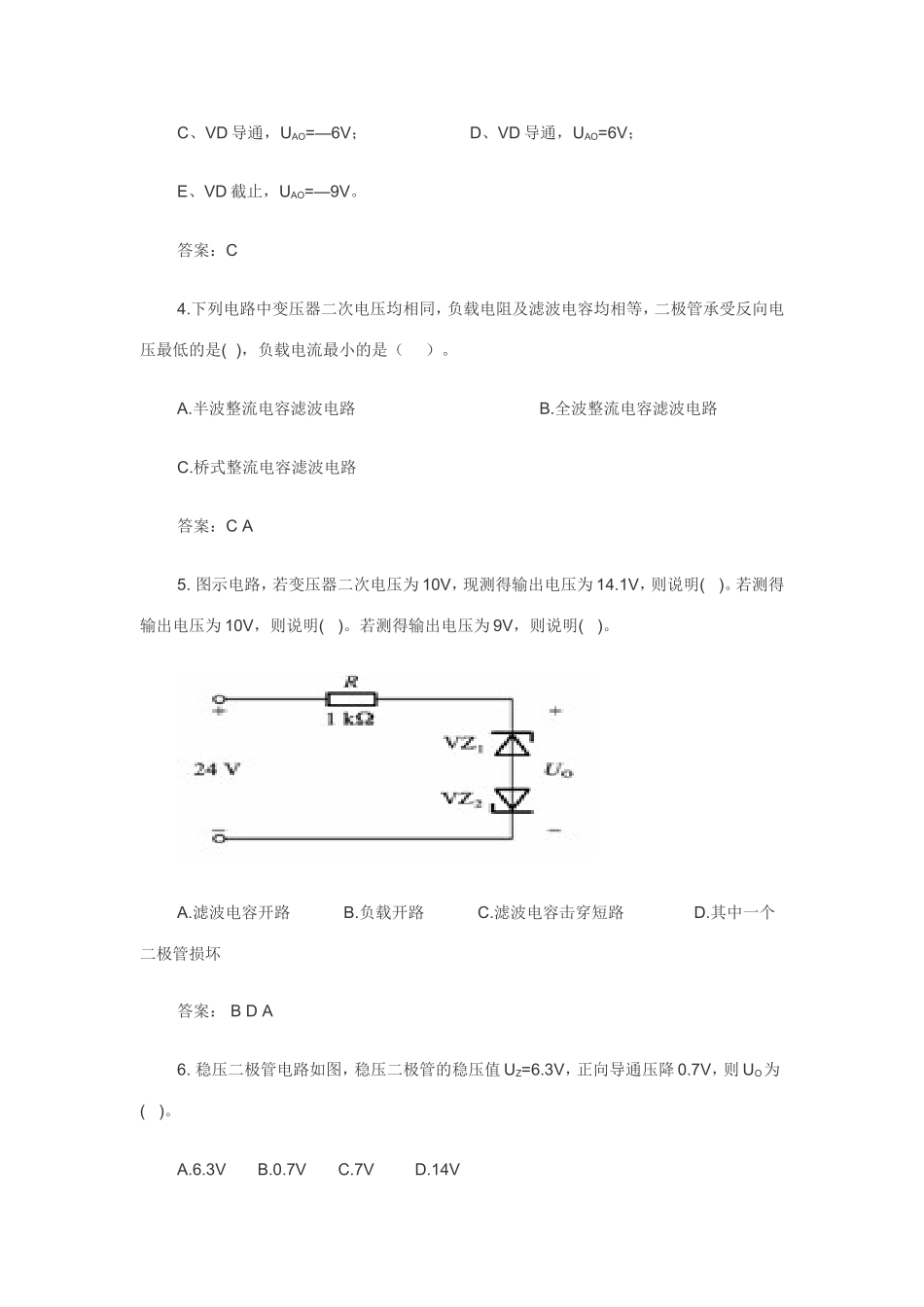

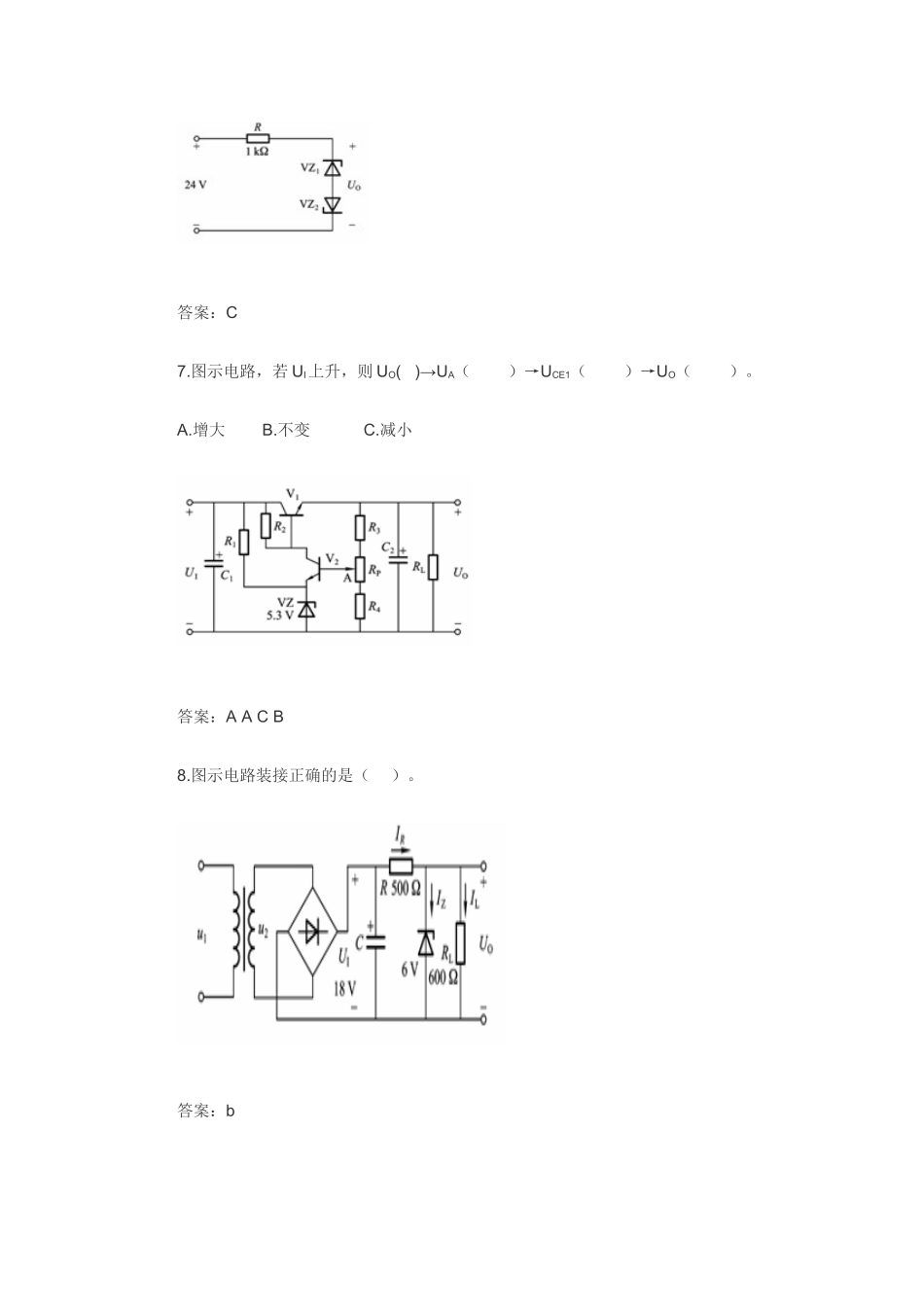

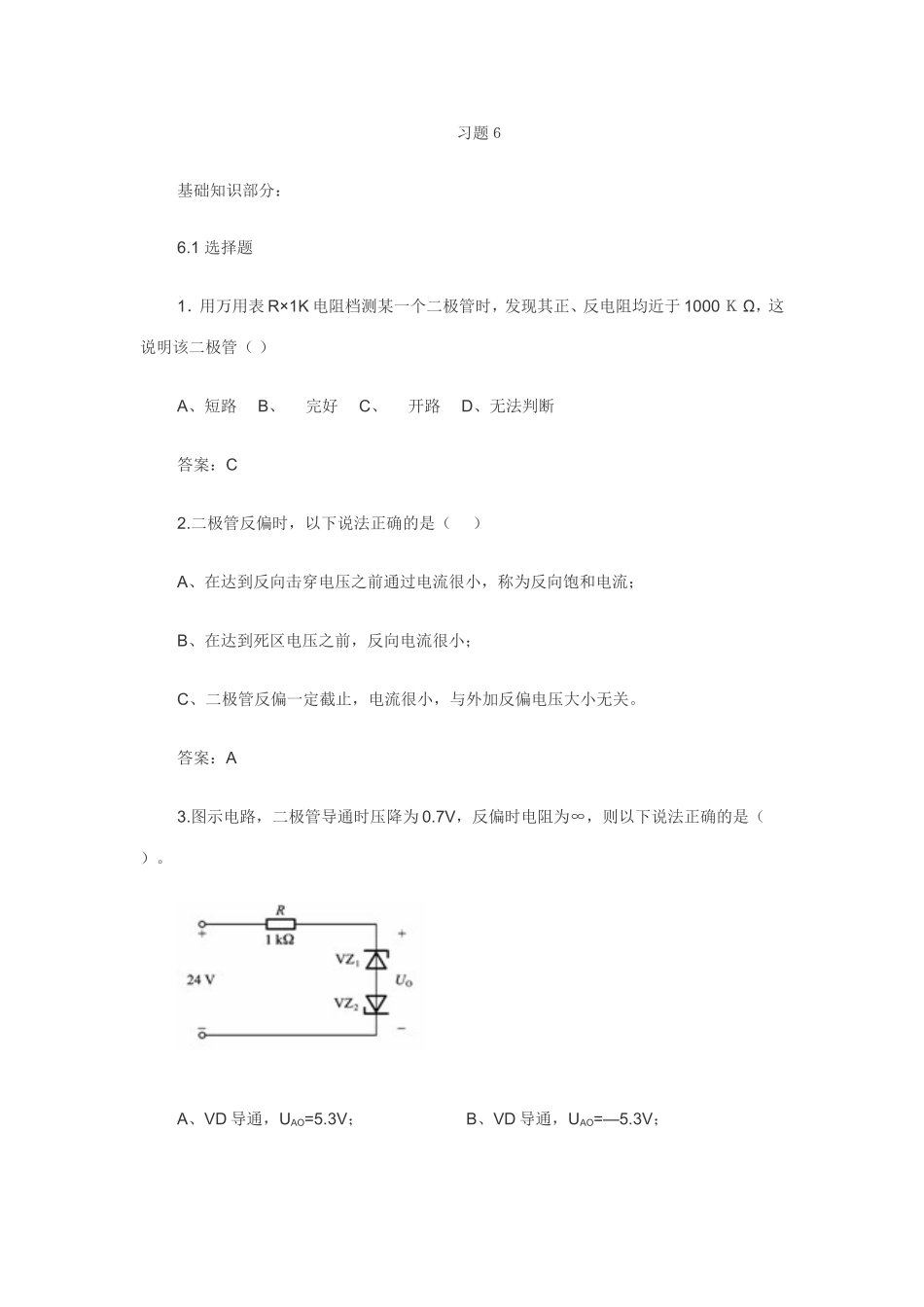

习题６基础知识部分：6.1 选择题1．用万用表 R×1K 电阻档测某一个二极管时，发现其正、反电阻均近于 1000 Ｋ Ω，这说明该二极管（ ）A、短路 B、 完好 C、 开路 D、无法判断答案：C2.二极管反偏时，以下说法正确的是（ ）A、在达到反向击穿电压之前通过电流很小，称为反向饱和电流；B、在达到死区电压之前，反向电流很小；C、二极管反偏一定截止，电流很小，与外加反偏电压大小无关。答案：A3.图示电路，二极管导通时压降为 0.7V，反偏时电阻为∞，则以下说法正确的是（ ）。A、VD 导通，UAO=5.3V； B、VD 导通，UAO=—5.3V；C、VD 导通，UAO=—6V； D、VD 导通，UAO=6V；E、VD 截止，UAO=—9V。答案：C4.下列电路中变压器二次电压均相同，负载电阻及滤波电容均相等，二极管承受反向电压最低的是( )，负载电流最小的是（ ）。A.半波整流电容滤波电路 B.全波整流电容滤波电路C.桥式整流电容滤波电路答案：C A5. 图示电路，若变压器二次电压为 10V，现测得输出电压为 14.1V，则说明( )。若测得输出电压为 10V，则说明( )。若测得输出电压为 9V，则说明( )。A.滤波电容开路 B.负载开路 C.滤波电容击穿短路 D.其中一个二极管损坏答案： B D A6. 稳压二极管电路如图，稳压二极管的稳压值 UZ=6.3V，正向导通压降 0.7V，则 UO为 ( )。A.6.3V B.0.7V C.7V D.14V答案：C7.图示电路，若 UI上升，则 UO( )→UA（ ）→UCE1（ ）→UO（ ）。A.增大 B.不变 C.减小答案：A A C B8.图示电路装接正确的是（ ）。答案：b9.某 NPN 硅管在放大电路中测得各极对地电压分别为 UC=12V，UB=4V，UE=0V，由此可判别三极管（ ）。A.处于放大状态 B.处于饱和状态 C.处于截止状态 D.已损坏答案：D10.测得三极管的电流方向、大小如图所示，则可判断三个电极为（ ）。A.① 基极 b，②发射极 e，③集电极 cB.① 基极 b，②集电极 c，③发射极 eC.① 集电极 c，②基极 b，③发射极 eD.① 发射极 e，②基极 b，③集电极 c答案：C 6.2 填空题1.PN 结具有 性 ， 偏置时导通 ， 偏置时截止 。答案：单向导电 正向 反向2. 半导体二极管 2AP7 是 半导体材料制成的，2CZ56是 半导体材料制成的。答案：N 型锗 N 型硅 3．图示电路中设二极管正向压降为 0.7V，当 Ui=6V 时，Uo为 答案：4.7V4. 图示电路，⑴ 变压器二次电压 U2= V；⑵ 负载电流 IL= mA⑶ 流过限流电阻...
