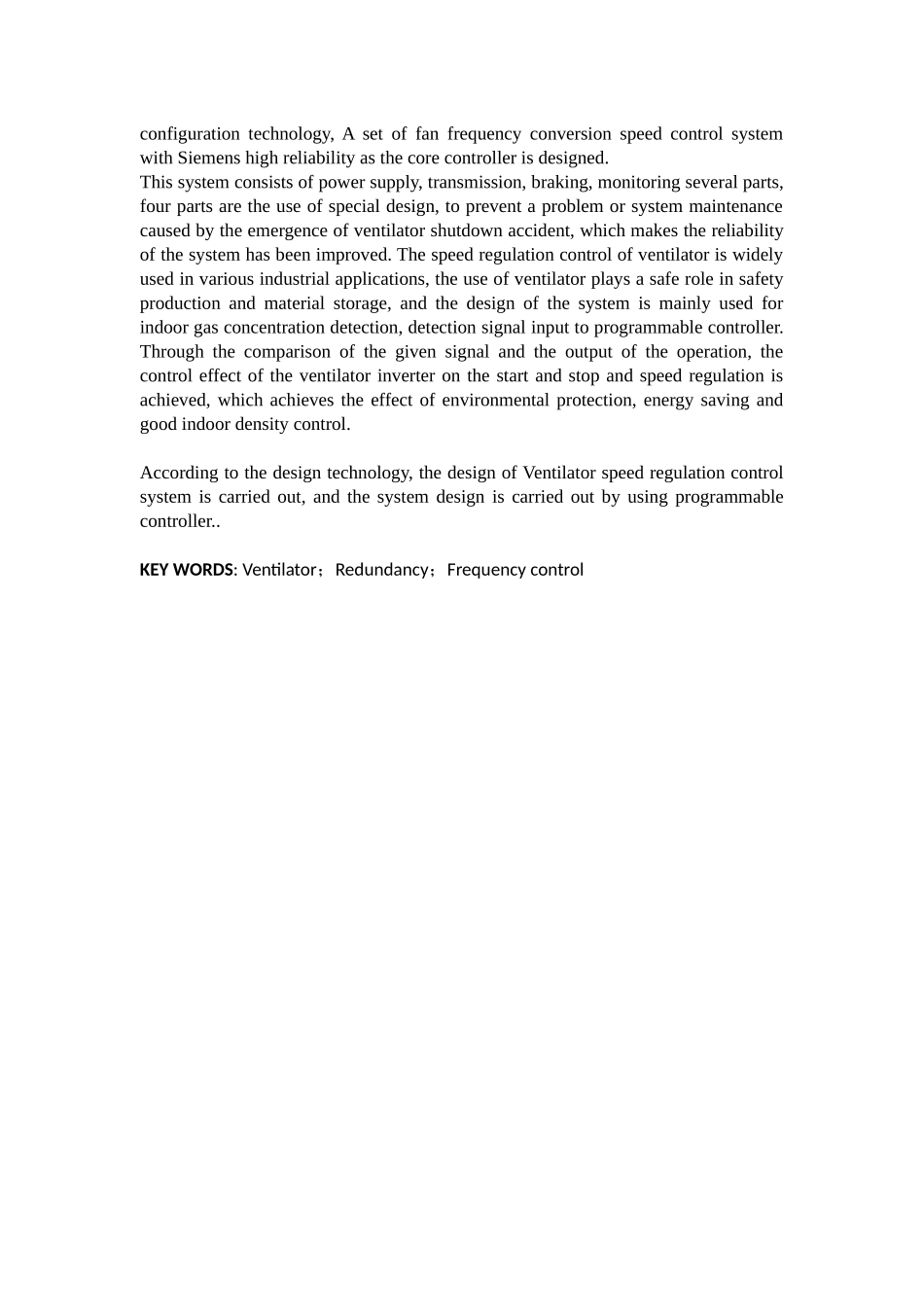

基于 PLC 的通风机转速调节控制系统设计摘要主通风机，承担着往井的下面传入未被污染的空气、传出粉尘以及许多类有害气体的重要任务。因它的功率很大，在白天和晚上都需要不间断的运行，从统计得到的数据来看，它消耗电力占据整个矿井总数至少，有甚者更是到了以上。大多数老式通风机应用了异步电机，从而保持其转动速度的恒定，风量的减少依赖于风门或者蝶阀，这使得能量的浪费增加。除此以外，由于现存的通风机设备老旧、节制技术不先进，尤其是高电压、大电流和恶劣的工作环境让通风机的出错率向来很高，因此，做出一套可靠、安全、高效的通风机控制系统至关重要。本文对通风机电控系统进行技术改造和升级，以两台轴流式通风机为控制对象，在安全可靠、保证通风的前提下，以“冗余”为系统设计的核心思想，结合变频技术、控制技术和组态技术，设计了一套以西门子高可靠性为核心控制器的通风机变频调速集控系统。这个系统由供电、传动、制动、监视几个部分组成，四个部分都运用特殊的设计，防止因一处出问题或是系统维护而致使通风机停转事故的出现，这让系统的可靠性获得了提高。通风机的速度调节控制在各种工业应用中，使用比较广泛，通风机的使用对安全生产和物料存储起到安全的作用，系统的设计主要用于室内气体浓度检测,检测信号输入到可编程控制器。通过给定信号的比较和运算输出，对通风机变频器的进行起停和速度调节的控制作用，达到环保、节能以及良好的室内密度控制的效果。本设计按照设计工艺，进行通风机转速调节控制系统的设计，采用可编程控制器进行了系统设计。关键词：通风机；冗余；变频调速AbstractThe main ventilator is responsible for the important task of passing on uncontaminated air, dust and many harmful gases below the well. Because of its power, it needs uninterrupted operation during the day and at night, and from the statistical data, it consumes electricity to occupy the entire total number of mines, at least, and even more so. Most vintage ventilators use asynchronous motors to keep their rotation speed constant, and the reduction in air volume depends on the windshield or butterfly valve, which increases the waste of energy. In addition, because the existin...
