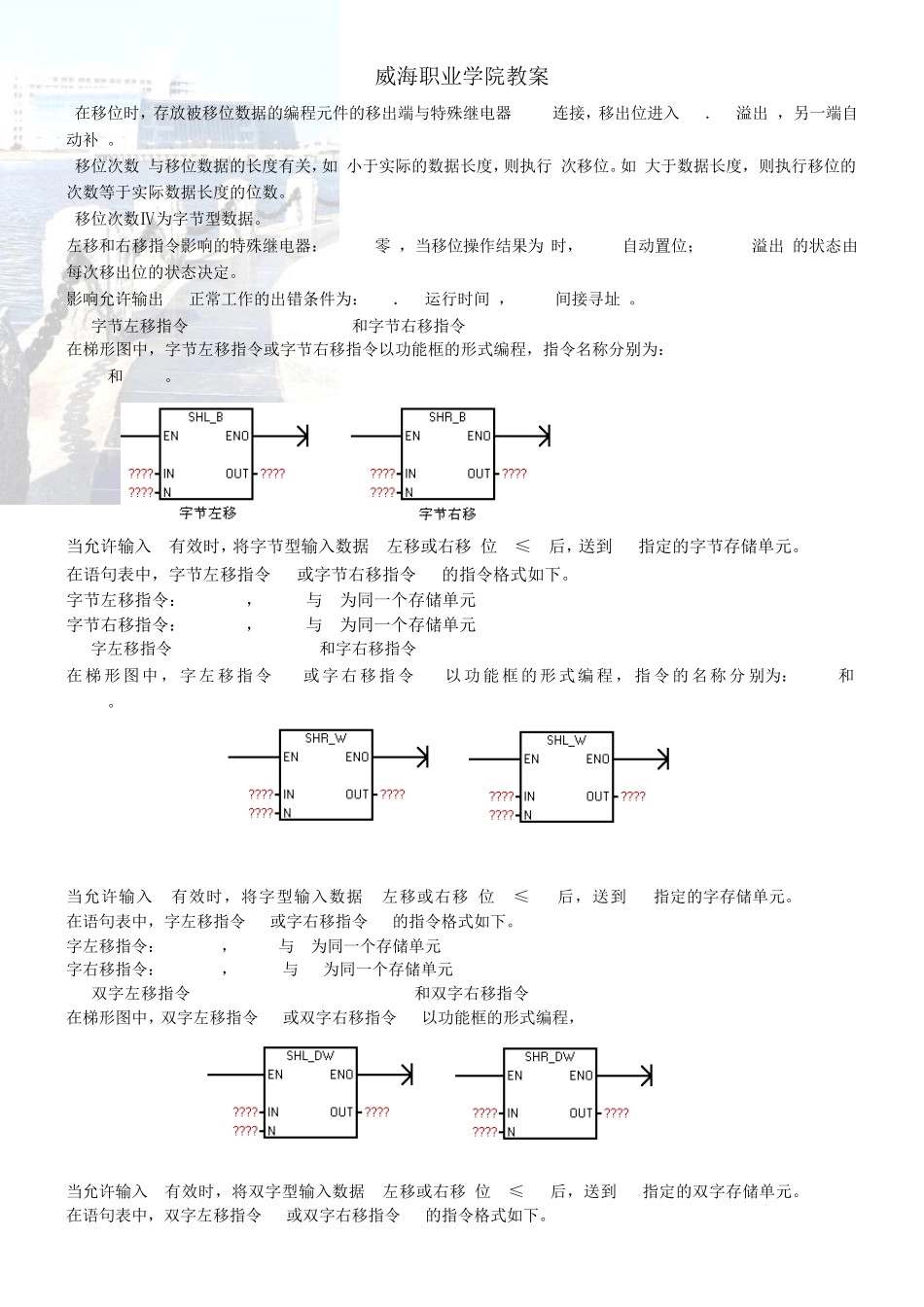

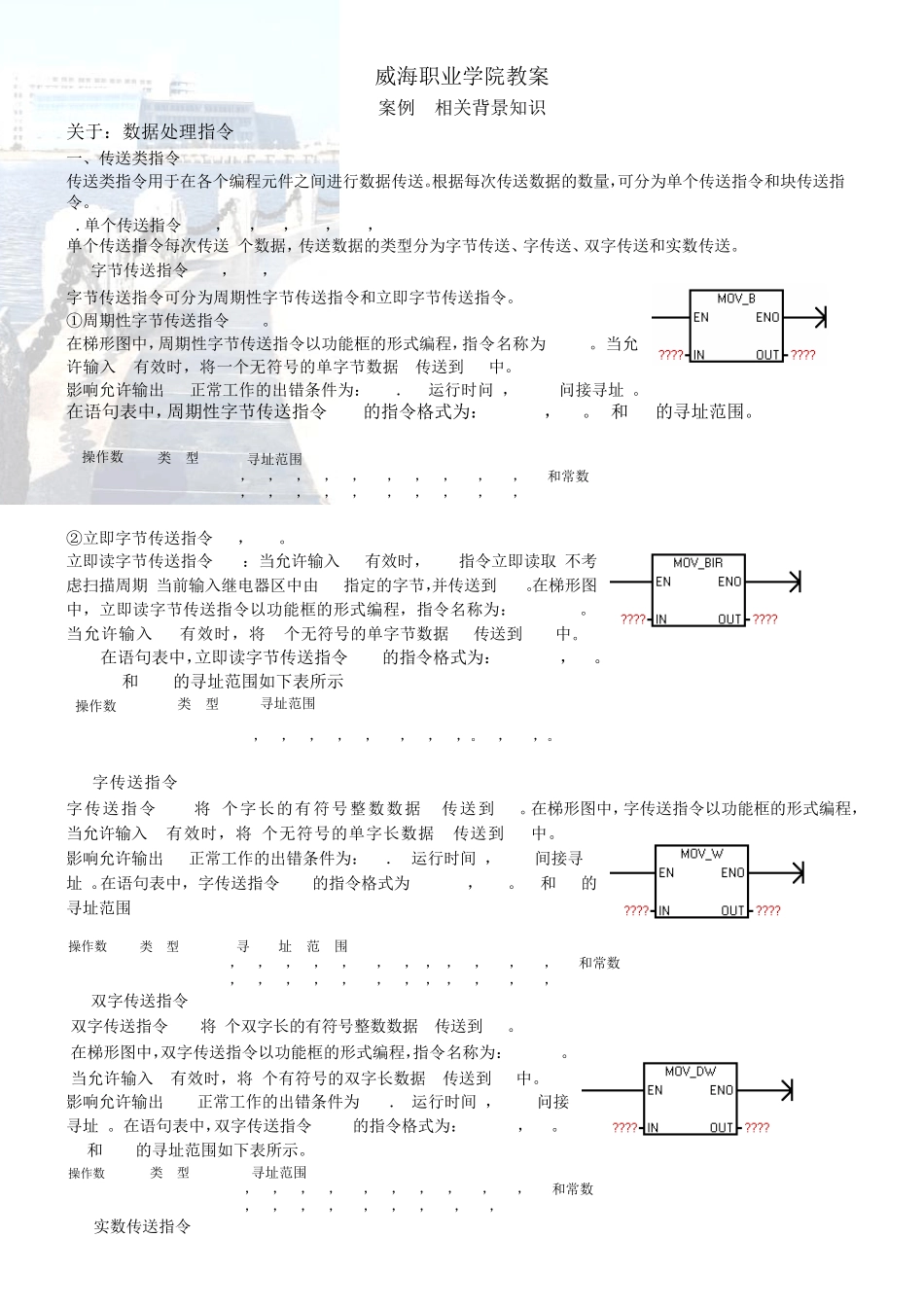

威海职业学院教案 案例7相关背景知识 关于:数据处理指令 一、传送类指令 传送类指令用于在各个编程元件之间进行数据传送。根据每次传送数据的数量,可分为单个传送指令和块传送指令。 1.单个传送指令MOVB,BIR,BIW,MOVW,MOVD,MOVR 单个传送指令每次传送l个数据,传送数据的类型分为字节传送、字传送、双字传送和实数传送。 (1)字节传送指令MOVB,BIR,BlW 字节传送指令可分为周期性字节传送指令和立即字节传送指令。 ①周期性字节传送指令MOVB。 在梯形图中,周期性字节传送指令以功能框的形式编程,指令名称为MOV_B。当允许输入EN有效时,将一个无符号的单字节数据IN传送到0UT中。 影响允许输出EN0正常工作的出错条件为:SM4.3(运行时问),0006(问接寻址)。 在语句表中,周期性字节传送指令MOVB的指令格式为:MOVB IN,OUT。IN和0UT的寻址范围。 操作数 类 型 寻址范围 IN BYTE VB,IB,QB,MB,SB,SMB,LB,AC,*VD,*AC,*LD和常数 OUT BYTE VB,IB,QB,MB,SB,SMB,LB,AC,*VD,*AC,*LD ②立即字节传送指令BIR,BIW。 立即读字节传送指令BIR:当允许输入 EN有效时,BIR指令立即读取(不考虑扫描周期)当前输入继电器区中由 IN指定的字节,并传送到 OUT。在梯形图中,立即读字节传送指令以功能框的形式编程,指令名称为:MOV_BIR。当允许输入 EN有效时,将 1个无符号的单字节数据IN传送到 0UT中。 在语句表中,立即读字节传送指令BIR的指令格式为: BIR IN,OUT。 IN和0UT的寻址范围如下表所示. 操作数 类 型 寻址范围 IN BYTE IB OUT BYTE VB,IB,QB,MB,SB,SMB,LB,AC,。VD,8AC,。LD (2)字传送指令MOVW 字传送指令MOVW将1个字长的有符号整数数据IN传送到OUT。在梯形图中,字传送指令以功能框的形式编程,当允许输入EN有效时,将1个无符号的单字长数据IN传送到0UT中。 影响允许输出EN0正常工作的出错条件为:SM4.3(运行时间),0006(间接寻址)。在语句表中,字传送指令MOVW的指令格式为MOVW IN,OUT。IN和0UT的寻址范围. 操作数 类 型 寻 址 范 围 IN WORD VW,IW,QW,MW,SW,SMW,LW,T,C,AC,*VD,*AC,*LD和常数 OUT WORD VW,IW,QW,MW,SW,SMW,LW,T,C,AC,*VD,*AC,*LD (3)双字传送指令MOVD 双字传送指令MOVD将1个双字长的有符号整数数据IN传送到0UT。 在梯形图中,双字传送指令以功能框的形式编程,指令名称为:MOV_DW。当允许输入EN有效...
