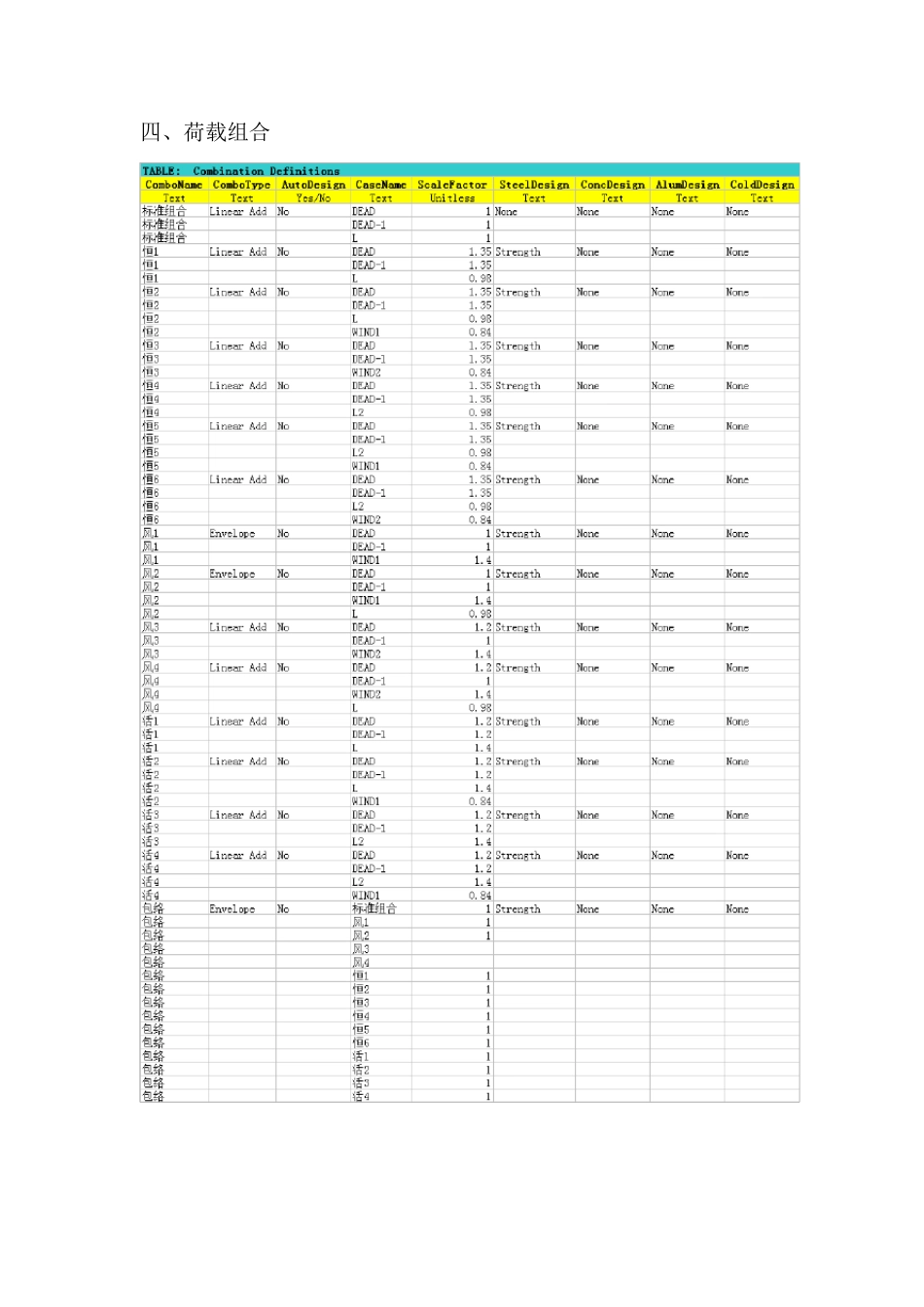

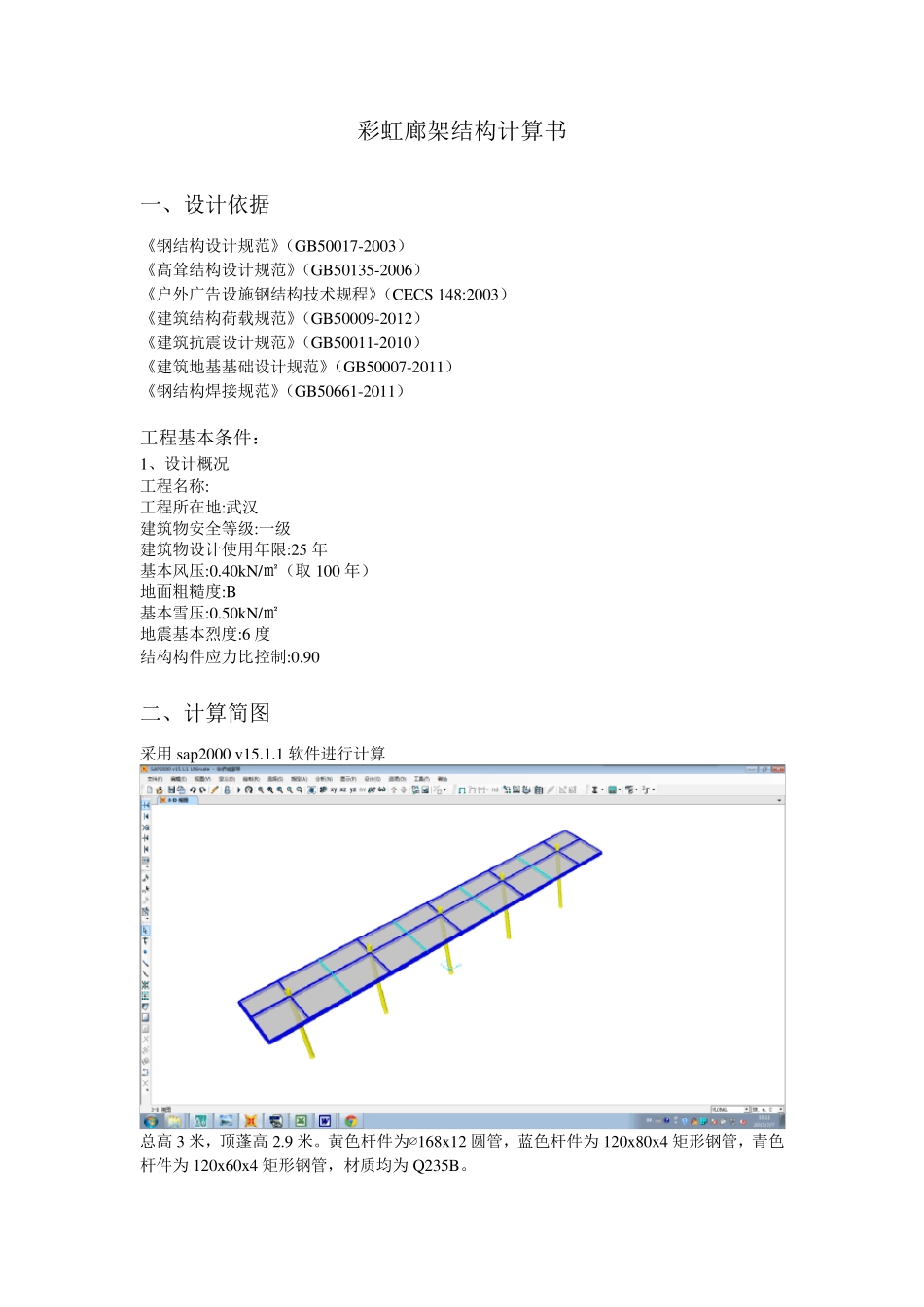

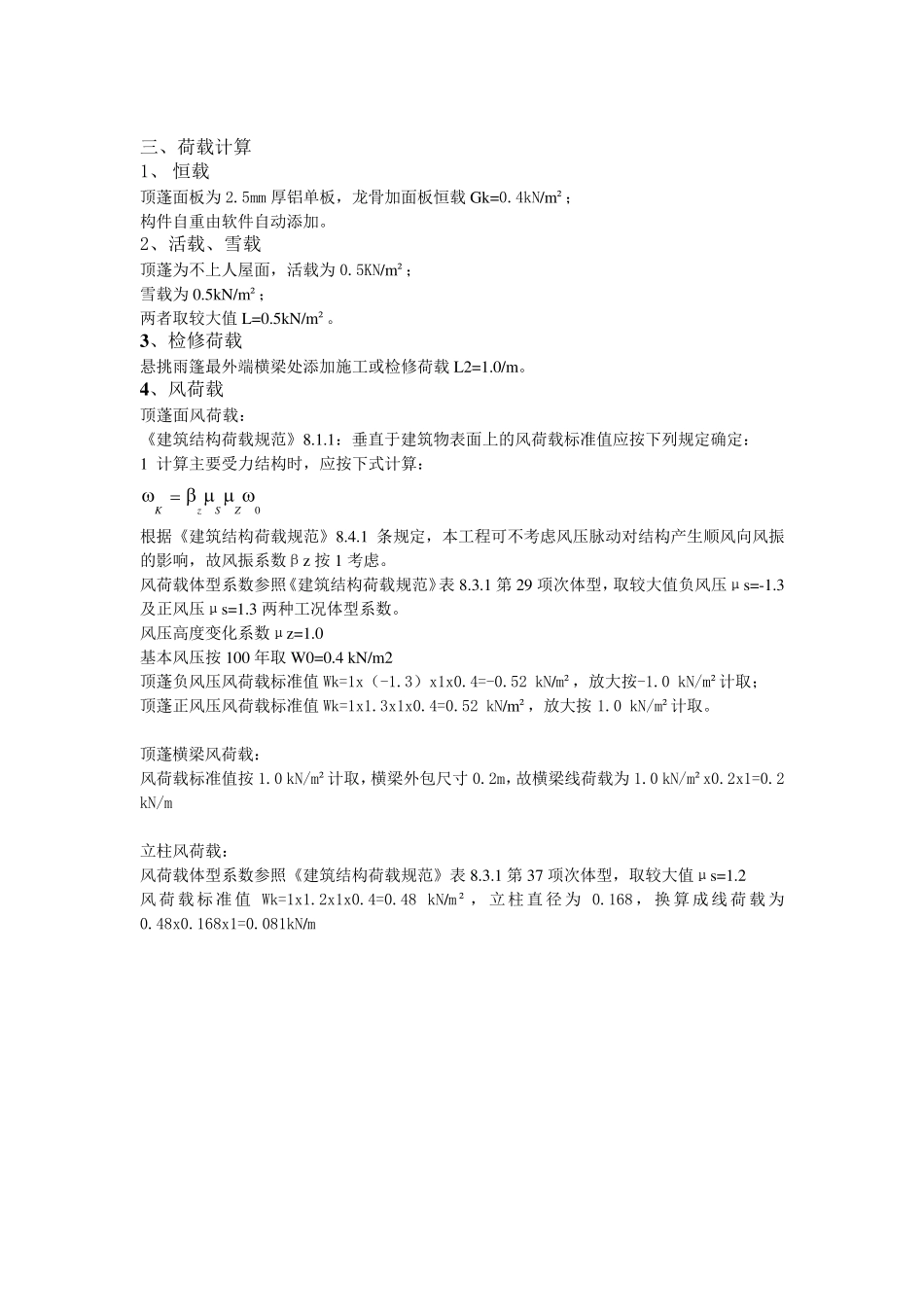

彩虹廊架结构计算书 一、设计依据 《钢结构设计规范》（GB50017-2003） 《高耸结构设计规范》（GB50135-2006） 《户外广告设施钢结构技术规程》（CECS 148:2003） 《建筑结构荷载规范》（GB50009-2012） 《建筑抗震设计规范》（GB50011-2010） 《建筑地基基础设计规范》（GB50007-2011） 《钢结构焊接规范》（GB50661-2011） 工程基本条件： 1、设计概况 工程名称: 工程所在地:武汉 建筑物安全等级:一级 建筑物设计使用年限:25 年 基本风压:0.40kN/㎡（取 100 年） 地面粗糙度:B 基本雪压:0.50kN/㎡ 地震基本烈度:6 度 结构构件应力比控制:0.90 二、计算简图 采用 sap2000 v15.1.1 软件进行计算 总高 3 米，顶蓬高 2.9 米。黄色杆件为∅ 168x12 圆管，蓝色杆件为 120x80x4 矩形钢管，青色杆件为 120x60x4 矩形钢管，材质均为 Q235B。 三、荷载计算 1、 恒载 顶蓬面板为2.5mm 厚铝单板，龙骨加面板恒载Gk=0.4kN/m²； 构件自重由软件自动添加。 2、活载、雪载 顶蓬为不上人屋面，活载为0.5KN/m²； 雪载为0.5kN/m²； 两者取较大值L=0.5kN/m²。 3 、检修荷载 悬挑雨篷最外端横梁处添加施工或检修荷载L2=1.0/m。 4 、风荷载 顶蓬面风荷载： 《建筑结构荷载规范》8.1.1：垂直于建筑物表面上的风荷载标准值应按下列规定确定： 1 计算主要受力结构时，应按下式计算： 0KzSZ    根据《建筑结构荷载规范》8.4.1 条规定，本工程可不考虑风压脉动对结构产生顺风向风振的影响，故风振系数βz 按1 考虑。 风荷载体型系数参照《建筑结构荷载规范》表8.3.1 第 29 项次体型，取较大值负风压μs=-1.3及正风压μs=1.3 两种工况体型系数。 风压高度变化系数μz=1.0 基本风压按100 年取W0=0.4 kN/m2 顶蓬负风压风荷载标准值Wk=1x（-1.3）x1x0.4=-0.52 kN/m²，放大按-1.0 kN/m²计取； 顶蓬正风压风荷载标准值Wk=1x1.3x1x0.4=0.52 kN/m²，放大按1.0 kN/m²计取。 顶蓬横梁风荷载： 风荷载标准值按1.0 kN/m²计取，横梁外包尺寸 0.2m，故横梁线荷载为1.0 kN/m²x0.2x1=0.2 kN/m 立柱风荷载： 风荷载体型系数参照《建筑结构荷载规范》表8.3.1 第 37 项次体型，取较大值μs=1.2 风荷载标准值Wk=1x1.2x1x0.4=0.48 kN/m ² ，立柱 直径 为0.168 ，换 算成 线 荷载为0.48x0.168x1=0.081kN/m 四、荷载组合 五、构件计算分析 1 、 加载 恒载：...
