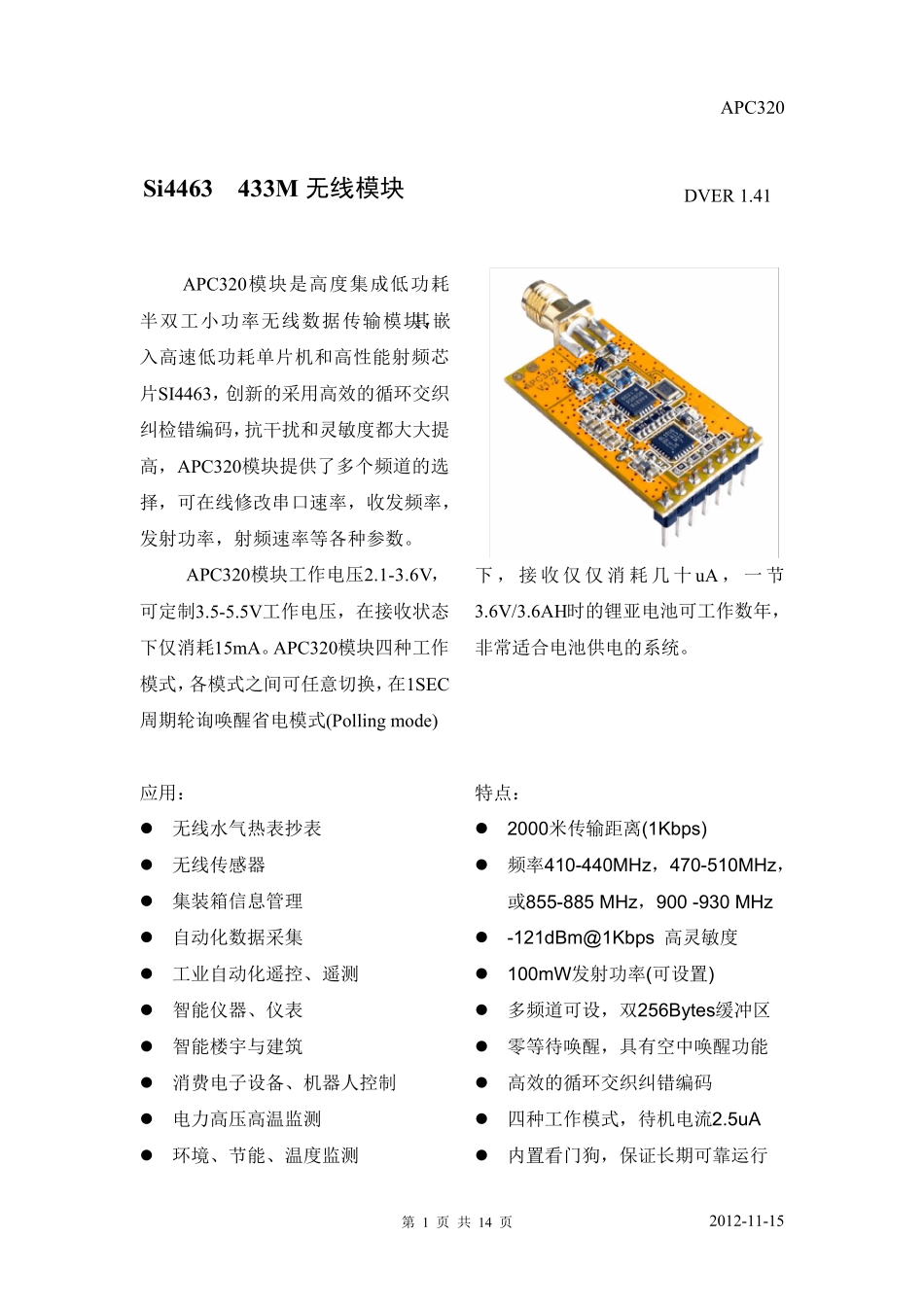

APC3202012-11-15第 1 页 共 14 页Si4463433M 无线模块DVER 1.41APC320模块是高度集成低功耗半双工小功率无线数据传输模块，其嵌入高速低功耗单片机和高性能射频芯片SI4463，创新的采用高效的循环交织纠检错编码，抗干扰和灵敏度都大大提高，APC320模块提供了多个频道的选择，可在线修改串口速率，收发频率，发射功率，射频速率等各种参数。APC320模块工作电压2.1-3.6V，可定制3.5-5.5V工作电压，在接收状态下仅消耗15mA。APC320模块四种工作模式，各模式之间可任意切换，在1SEC周期轮询唤醒省电模式(Polling mode)应用：无线水气热表抄表无线传感器集装箱信息管理自动化数据采集工业自动化遥控、遥测智能仪器、仪表智能楼宇与建筑消费电子设备、机器人控制电力高压高温监测环境、节能、温度监测下 ， 接 收 仅 仅 消 耗 几 十 uA ， 一 节3.6V/3.6AH时的锂亚电池可工作数年，非常适合电池供电的系统。特点：2000米传输距离(1Kbps)频率410-440MHz，470-510MHz，或855-885 MHz，900 -930 MHz-121dBm@1Kbps 高灵敏度100mW发射功率(可设置)多频道可设，双256Bytes缓冲区零等待唤醒，具有空中唤醒功能高效的循环交织纠错编码四种工作模式，待机电流2.5uA内置看门狗，保证长期可靠运行APC3202012-11-15第2 页共14 页APC320模块是新一代的多通道嵌入式无线数传模块，可设置多个频道，步进为1KHz，发射功率最大100mW，体积32.1mm x 18.3mm x 7.0mm，很方便客户嵌入系统之内，APC320模块具有较低的功耗，非常适合于电池供电系统。APC320模块创新的采用了高效的循环交织纠检错编码，其编码增益高达近3dBm，纠错能力和编码效率均达到业内的领先水平，远远高与一般的前向纠错编码，抗突发干扰和灵敏度都较大的改善。同时编码也包含可靠检错能力，能够自动滤除错误及虚假信息，真正实现了透明的连接。所以APC320模块特别适合与在工业领域等强干扰的恶劣环境中使用。APC320模块内设双256Bytes大容量缓冲区，在缓冲区为空的状态下，用户可以1次传输256Bytes的数据，当设置空中波特率大于串口波特率时，可1次传输无限 长 度 的数据 ，同 时 APC320 模块提 供标 准 的UART/TTL 接 口 ，1200/2400/4800/9600/19200/38400/57600bps七种速 率和 三 种接 口 校 验 方式。APC320模块外部接口采用透明数据传输传输方式，能适应标准或非标准的用户协议，所收的数据就是所发的数...
