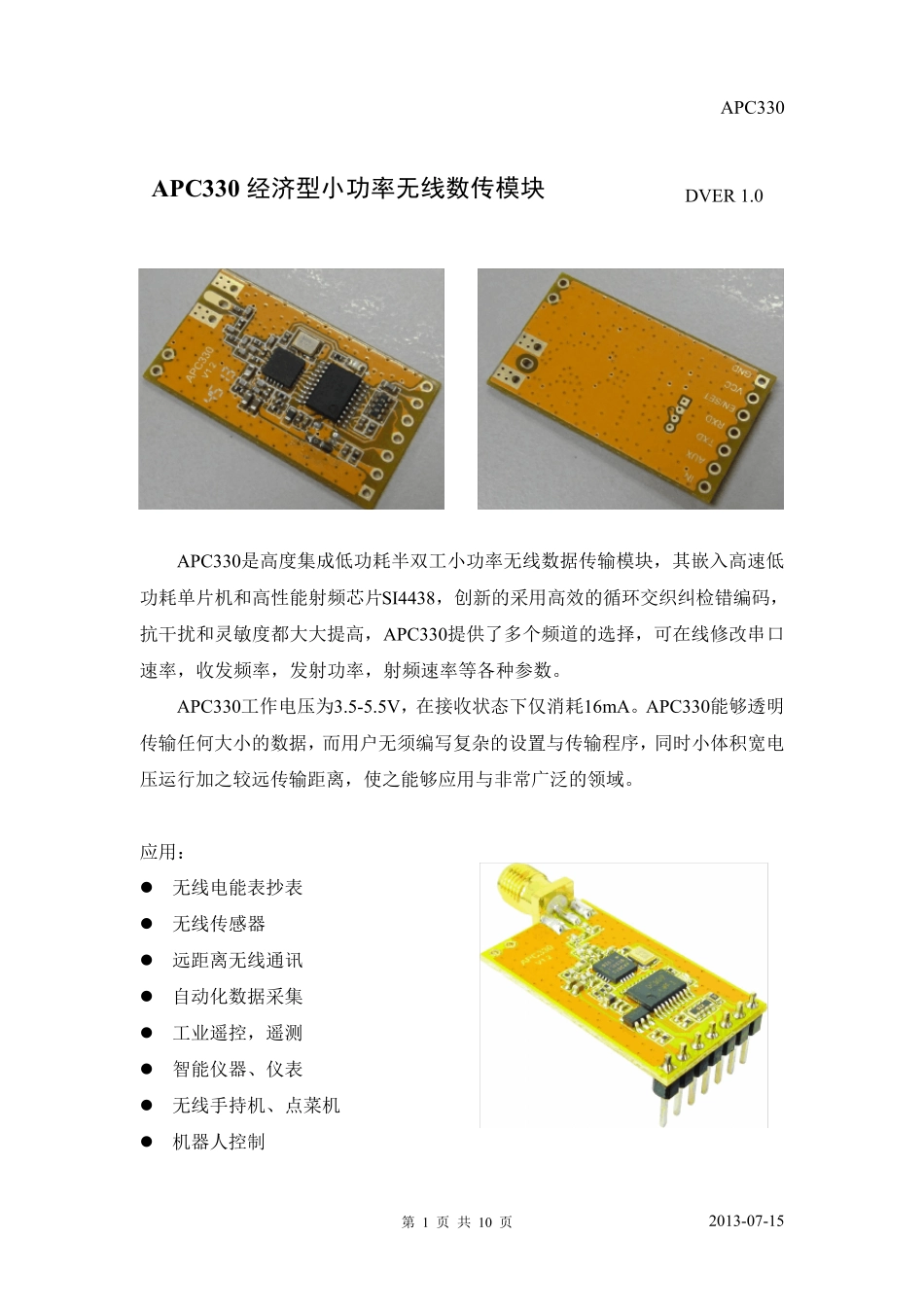

APC3302013-07-15第 1 页 共 10 页APC330 经济型小功率无线数传模块DVER 1.0APC330是高度集成低功耗半双工小功率无线数据传输模块，其嵌入高速低功耗单片机和高性能射频芯片SI4438，创新的采用高效的循环交织纠检错编码，抗干扰和灵敏度都大大提高，APC330提供了多个频道的选择，可在线修改串口速率，收发频率，发射功率，射频速率等各种参数。APC330工作电压为3.5-5.5V，在接收状态下仅消耗16mA。APC330能够透明传输任何大小的数据，而用户无须编写复杂的设置与传输程序，同时小体积宽电压运行加之较远传输距离，使之能够应用与非常广泛的领域。应用：无线电能表抄表无线传感器远距离无线通讯自动化数据采集工业遥控，遥测智能仪器、仪表无线手持机、点菜机机器人控制APC3302013-07-15第2 页共10 页特点：1500米传输距离(1Kbps)工作频率433MHz或470MHz-120dBm@1Kbps 高灵敏度最大发射功率100mW (可设置)多频道可设，双256Bytes数据缓冲区高效的循环交织纠错编码内置看门狗，保证长期可靠运行APC330 是新一代的多通道嵌入式无线数传模块，可设置多个频道，步进为1KHz，发射功率最大100mW，体积32.1mm x 18.3mm x 7.0mm，很方便客户嵌入系统之内，APC330 具有较低的功耗，非常适合于电池供电系统。APC330创新的采用了高效的循环交织纠检错编码，其编码增益高达近3dBm，纠错能力和编码效率均达到业内的领先水平，远远高与一般的前向纠错编码，抗突发干扰和灵敏度都较大的改善。同时编码也包含可靠检错能力，能够自动滤除错误及虚假信息，真正实现了透明的连接。所以APC330特别适合于在工业领域等强干扰的恶劣环境中使用。APC330内设双256Bytes大容量缓冲区，在缓冲区为空的状态下，用户可以1次传输256Bytes的数据，当设置空中波特率大于串口波特率时，可1次传输无限长度的数据，同时APC330提供标准的UART/TTL接口，七种速率和三种接口校验方式。APC330外部接口采用透明数据传输方式，能适应标准或非标准的用户协议，所收的数据就是所发的数据。设置模块采用串口设置模块参数，具有丰富便捷的软件编程设置选项，包括频点，空中速率，以及串口速率，校验方式，等都可设置，设置方式有二种方式，一是通过本公司提供的设置软件RF-Magic利用PC串口即可，二是动态在线设置，用串口发命令动态修改，具体方法参见APC330的参数设置章节。APC3302013-07-15第3 页共10 页引脚定义：APC330 模块共有9 个接脚...
