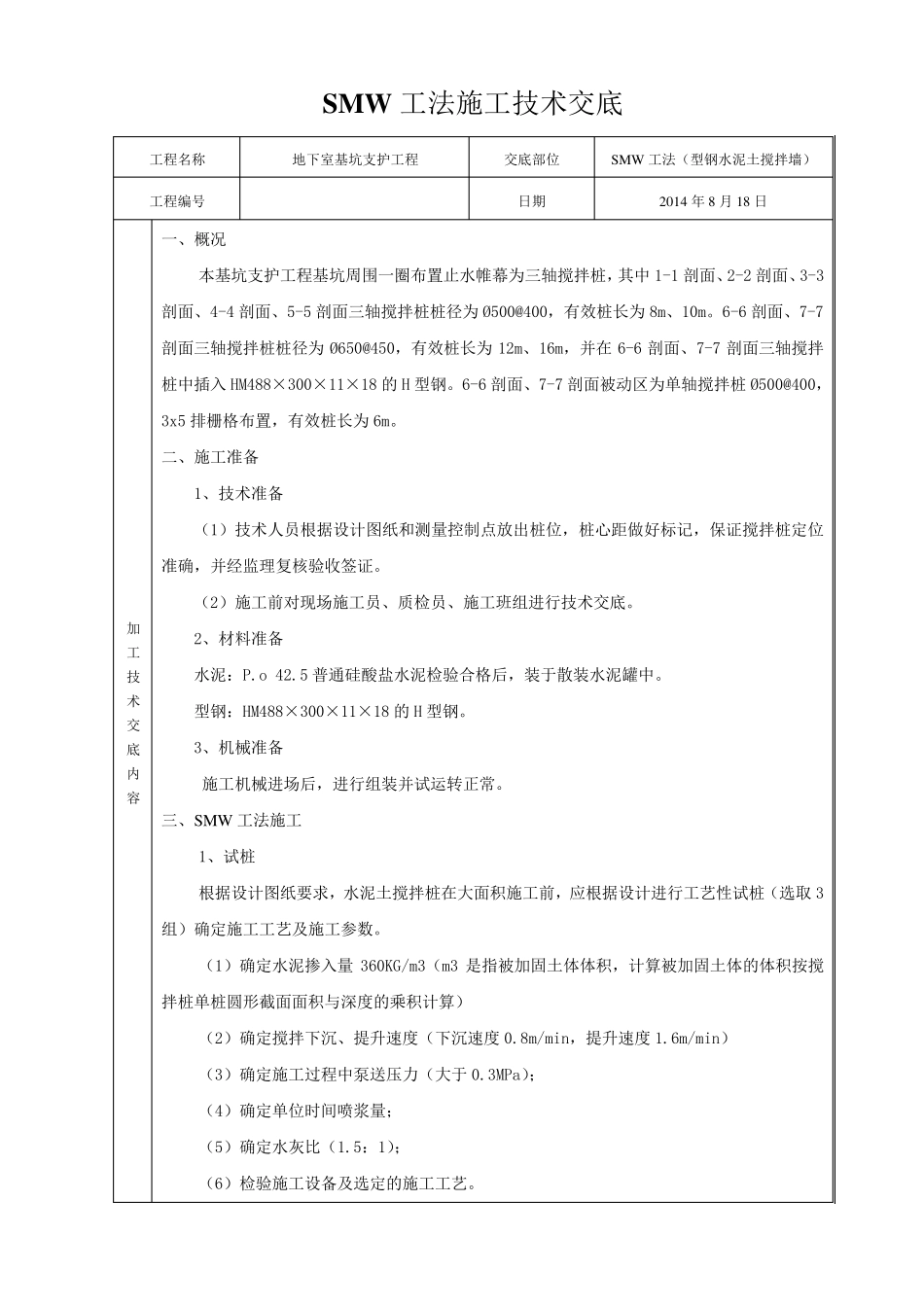

SMW工法施工(型钢水泥土搅拌墙)技术交底_第1页
1/7
SMW工法施工(型钢水泥土搅拌墙)技术交底_第2页
2/7
SMW工法施工(型钢水泥土搅拌墙)技术交底_第3页
3/7
SMW 工法施工技术交底 工程名称 地下室基坑支护工程 交底部位 SMW 工法(型钢水泥土搅拌墙) 工程编号 日期 2014 年8 月18 日 加工技术交底内容 一、概况 本基坑支护工程基坑周围一圈布置止水帷幕为三轴搅拌桩,其中1-1 剖面、2-2 剖面、3-3剖面、4-4 剖面、5-5 剖面三轴搅拌桩桩径为Ø500@400,有效桩长为8m、10m。6-6 剖面、7-7剖面三轴搅拌桩桩径为Ø650@450,有效桩长为12m、16m,并在6-6 剖面、7-7 剖面三轴搅拌桩中插入HM488×300×11×18 的 H 型钢。6-6 剖面、7-7 剖面被动区为单轴搅拌桩Ø500@400,3x5 排栅格布置,有效桩长为6m。 二、施工准备 1、技术准备 (1)技术人员根据设计图纸和测量控制点放出桩位,桩心距做好标记,保证搅拌桩定位准确,并经监理复核验收签证。 (2)施工前对现场施工员、质检员、施工班组进行技术交底。 2、材料准备 水泥:P.o 42.5 普通硅酸盐水泥检验合格后,装于散装水泥罐中。 型钢:HM488×300×11×18 的 H 型钢。 3、机械准备 施工机械进场后,进行组装并试运转正常。 三、SMW 工法施工 1、试桩 根据设计图纸要求,水泥土搅拌桩在大面积施工前,应根据设计进行工艺性试桩(选取3组)确定施工工艺及施工参数。 (1)确定水泥掺入量 360KG/m3(m3 是 指 被加固 土体 体 积,计算 被加固 土体 的体 积按 搅拌桩单桩圆 形 截 面面积与 深 度 的乘 积计算 ) (2)确定搅拌下沉 、提 升 速 度 (下沉 速 度 0.8m/min,提 升 速 度 1.6m/min) (3)确定施工过 程中泵 送 压 力 (大于0.3MPa); (4)确定单位时 间 喷 浆 量; (5)确定水灰 比 (1.5:1); (6)检验施工设备及选定的施工工艺。 2、设计技术要求 (1)止水帷幕采用三轴水泥土搅拌桩,桩径为Ø500@400、Ø650@450,被动区为单轴搅拌桩Ø500@400,3×5排栅格布置。 (2)水泥采用P.o42.5普通硅酸盐水泥,水灰比1.5:1,根据气候条件,可适当掺入量的外加剂以增强浆体的流动性,保证送浆过程中不堵管。 (3)水泥土搅拌桩的水泥掺入量为确定水泥掺入量360KG/m3,水泥土28天的无侧限抗压强度≥1.5MPa,施工过程中泵送压力大于0.3MPa,且泵送流量要求恒定。 (4)型钢水泥土搅拌墙中的三轴搅拌桩作为止水帷幕应采用套接一孔法施工。 (5)型钢水泥搅拌墙内插HM488×300×11×18的型钢,布置形式采用插一跳二。 (6)场地自然地面标高...
