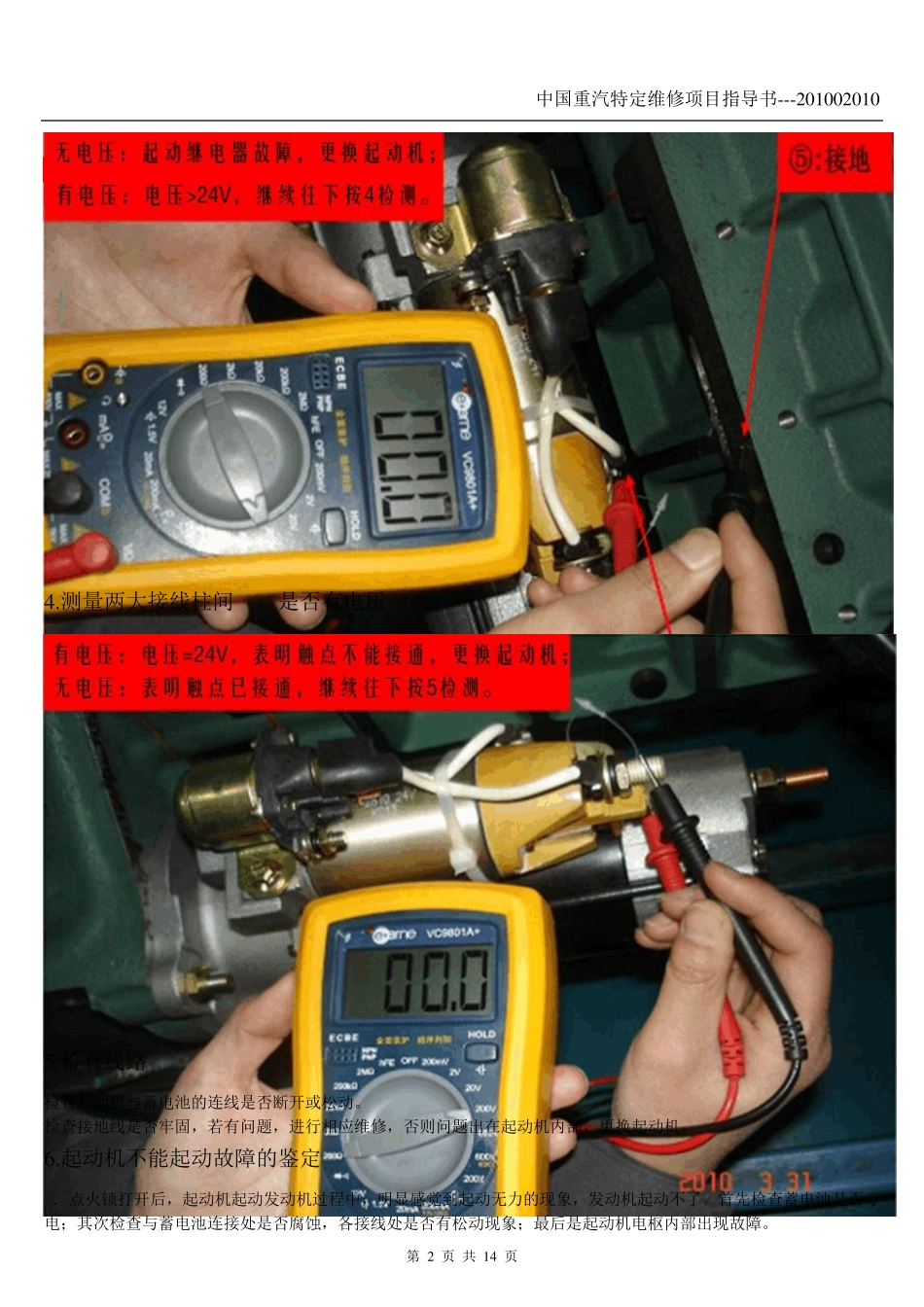

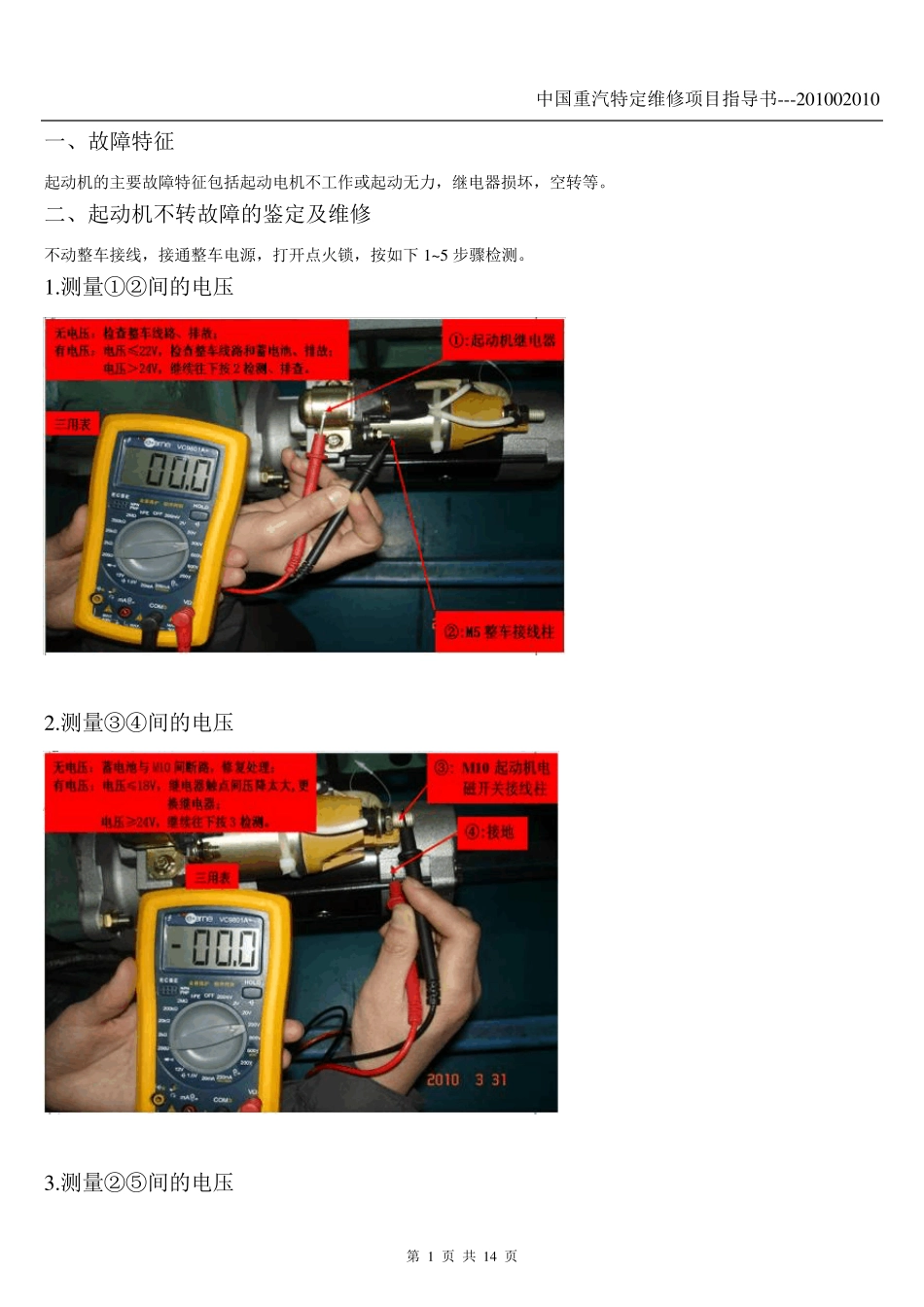

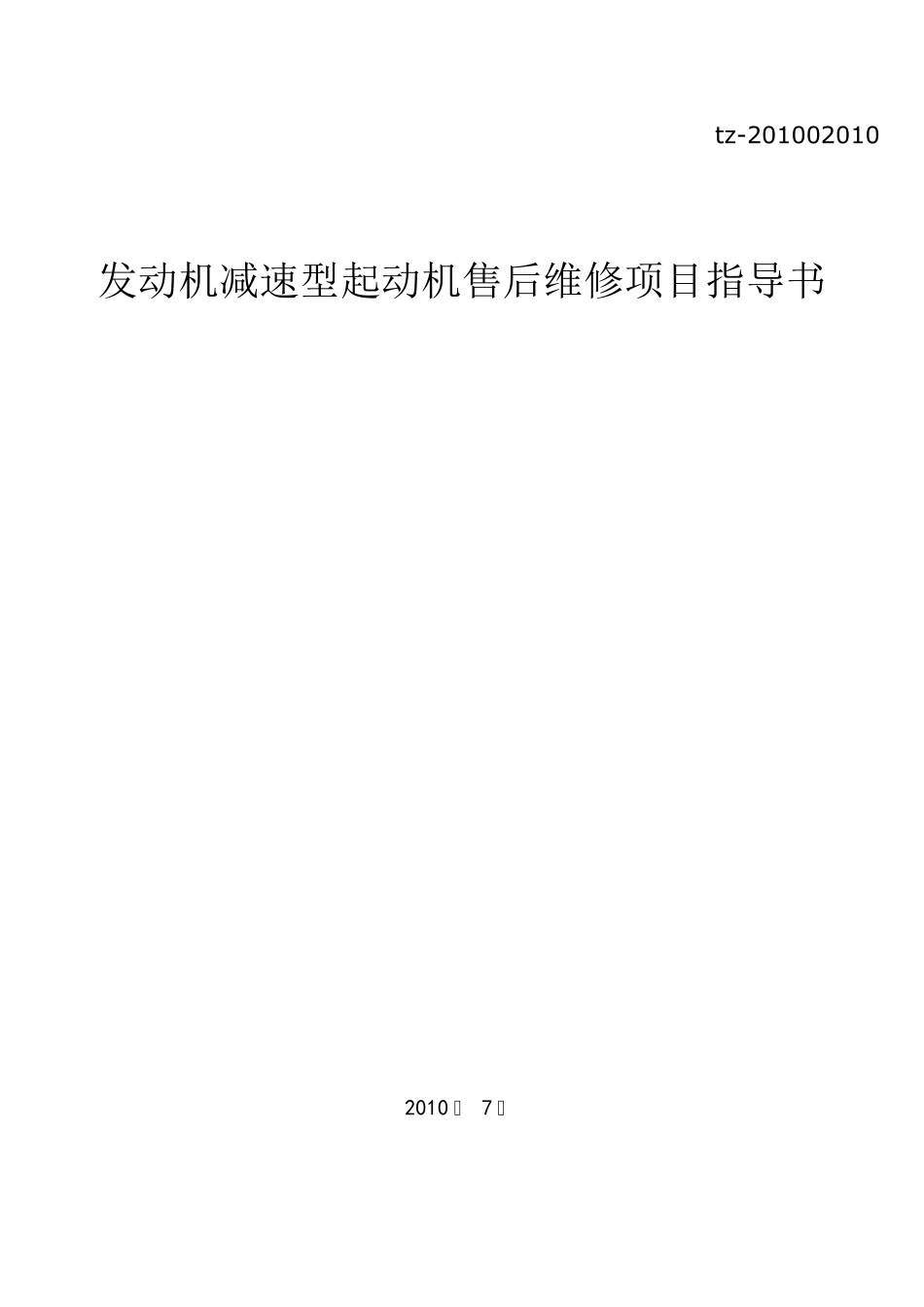

tz-201002010 发动机减速型起动机售后维修项目指导书 2010 年 7 月 中国重汽特定维修项目指导书---201002010 第 1 页 共 14 页 一、故障特征 起动机的主要故障特征包括起动电机不工作或起动无力，继电器损坏，空转等。 二、起动机不转故障的鉴定及维修 不动整车接线，接通整车电源，打开点火锁，按如下1~5 步骤检测。 1.测量①②间的电压 2.测量③④间的电压 3.测量②⑤间的电压 中国重汽特定维修项目指导书---2 0 1 0 0 2 0 1 0 第 2 页 共 1 4 页 4 .测量两大接线柱间M10是否有电压 5 .检查线路 检查起动机与蓄电池的连线是否断开或松动。 检查接地线是否牢固，若有问题，进行相应维修，否则问题出在起动机内部，更换起动机。 6 .起动机不能起动故障的鉴定 1．点火锁打开后，起动机起动发动机过程中，明显感觉到起动无力的现象，发动机起动不了。首先检查蓄电池是否亏电；其次检查与蓄电池连接处是否腐蚀，各接线处是否有松动现象；最后是起动机电枢内部出现故障。 中国重汽特定维修项目指导书---2 0 1 0 0 2 0 1 0 第 3 页 共 1 4 页 -针对上述检查结果，更换蓄电池；重新清理并固紧各接线螺钉；更换起动机。 2．点火锁打开后，能听到啮合后起动机高速旋转声音，或明显听到啮合异响，但就是起动不了发动机。检查齿圈是否磨损、如无磨损更换起动机。 -针对存在的故障更换新件。 3．点火锁打开后，起动机起动发动机过程中，明显感觉到起动有力，但发动机起动不了。可能不是起动机问题，检查发动机低压油路是否进空气、油泵是否泵油、如在冬季，检查燃油是否符合要求、是否使用低温蓄电池、是否按要求使用了预热装置等。 -针对上述检查的结果进行相应的处理。 三、 减速型起动机的识别 1. 合格供应商厂家及代码： 2.假冒产品的鉴定 襄樊东风（0E117）起动机鉴别 1.铭牌 I II —真品铭牌上印有标准重汽标识(见图 I）；假冒产品名牌上为非标准重汽标示(见图 II）。 2.电磁开关 序号 供应商简称 供应商代码 1 依斯克拉 0E162 2 襄樊东风 0E117 3 日本电装 0E101 4 三菱起动机 0E186 中国重汽特定维修项目指导书---2 0 1 0 0 2 0 1 0 第 4 页 共 1 4 页 I II —真品电磁开关颜色为浅棕色(见图 I），假冒产品电磁开关颜色为黑色(见图 II）。 —真品电磁开关外壳与壳体不接触(见图 I），假冒产品电磁开关外壳与壳体为一体(见图 ...
