电动机正反转联锁控制电路设计报告电气工程课程设计VIP免费

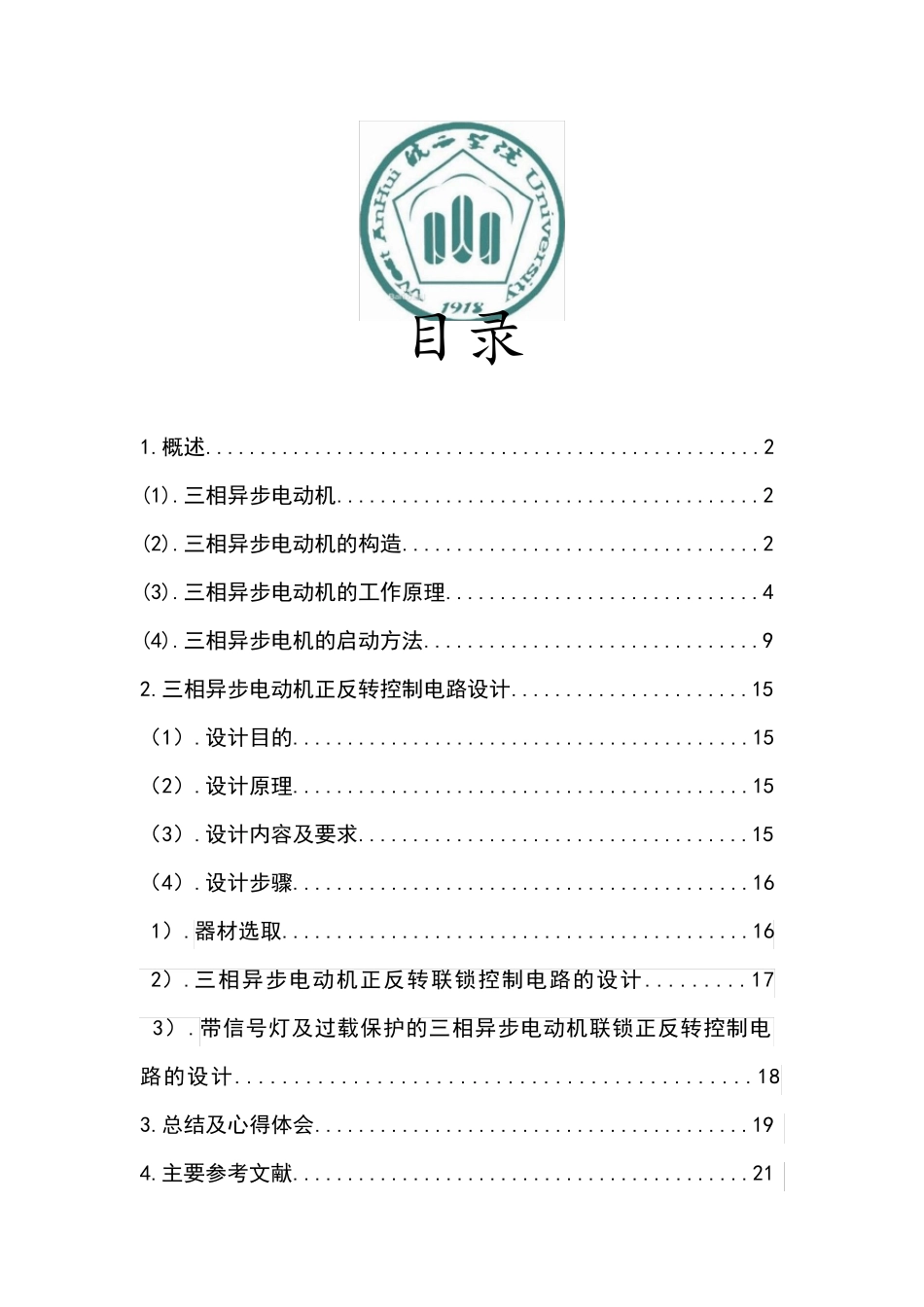

目录 1.概述...................................................2 (1).三相异步电动机.......................................2 (2).三相异步电动机的构造.................................2 (3).三相异步电动机的工作原理.............................4 (4).三相异步电机的启动方法...............................9 2.三相异步电动机正反转控制电路设计......................15 （1）.设计目的..........................................15 （2）.设计原理..........................................15 （3）.设计内容及要求....................................15 （4）.设计步骤..........................................16 1）.器材选取...........................................16 2）.三相异步电动机正反转联锁控制电路的设计.........17 3）.带信号灯及过载保护的三相异步电动机联锁正反转控制电路的设计............................................18 3.总结及心得体会........................................19 4.主要参考文献..........................................21 1.概述 (1).三相异步电动机 实现电能与机械能相互转换的电工设备总称为电机。电机是利用电磁感应原理实现电能与机械能的相互转换。把机械能转换成电能的设备称为发电机，而把电能转换成机械能的设备叫做电动机。 在生产上主要用的是交流电动机，特别三相异步电动机，因为它具有结构简单、坚固耐用、运行可靠、价格低廉、维护方便等优点。它被广泛地用来驱动各种金属切削机床、起重机、锻压机、传送带、铸造机械、功率不大的通风机及水泵等。 对于各种电动机我们应该了解下列几个方面的问题：（1）基本构造；（2）工作原理；（3）表示转速与转矩之间关系的机械特性；（4）起动、调速及制动的基本原理和方法；（5）应用场合和如何正确使用。 (2)．三相异步电动机的构造 三相异步电动机的两个基本组成部分为定子（固定部分）和转子（旋转部分）。此外还有端盖、风扇等附属部分，如图1-1 所示。 图 1-1 三相电动机的结构示意图 1）．定子 三相异步电动机的定子由三部分组成： 定子 定子铁心 由厚度为0.5mm 的，相互绝缘的硅钢片叠成，硅钢片内圆上有均匀分布的槽，其作用是嵌放定子三相绕组AX、BY、CZ。 定子绕组 三组用漆包线绕制好的，对称地嵌入定子铁心槽内的相同的线圈。这三相绕组可接成星形或三角形。 ...
